Штамповка металла против CNC-обработки: Стоимость и качество для малых деталей
**Краткий ответ:** Для малых деталей (менее 50 мм) при объемах производства свыше 5 000 единиц штамповка металла обеспечивает себестоимость единицы продукции на 60-80% ниже, чем CNC-обработка, но требует более высоких первоначальных инвестиций в оснастку. CNC-обработка обеспечивает более жесткие допуски (±0,005 мм против ±0,05 мм) и нулевую стоимость оснастки, что делает ее предпочтительной для прототипов и мелкосерийного производства. Ваш выбор зависит от объема, требований к допускам и сложности геометрии детали.
1. Основы процессов: Что определяет каждый метод

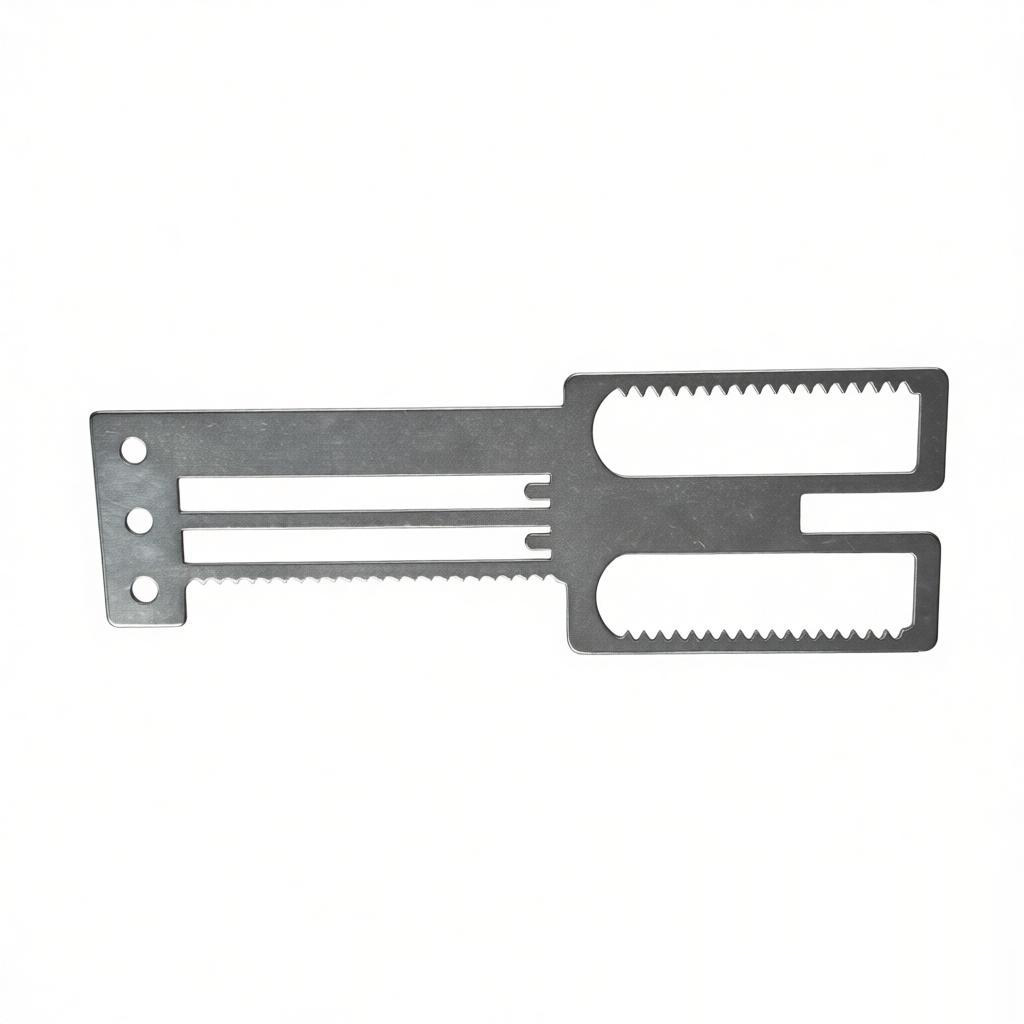

Штамповка металла использует последовательные штампы для резки, гибки и формовки листового металла за один ход пресса. На BQUQ наши штамповочные прессы имеют усилие от 25 до 250 тонн и обрабатывают материалы толщиной от 0,1 мм до 6,0 мм. Процесс по своей сути высокоскоростной: пресс усилием 60 тонн может производить 300-600 деталей в минуту для простых геометрий.
CNC-обработка удаляет материал из сплошной заготовки с помощью вращающихся режущих инструментов. Наши 3-осевые и 5-осевые обрабатывающие центры достигают скорости шпинделя до 15 000 об/мин с точностью позиционирования ±0,003 мм. Скорость съема материала варьируется от 20 до 120 см³/мин в зависимости от сплава и инструмента.
Принципиальное различие: штамповка воспроизводит форму через деформацию (материал перемещается), тогда как механическая обработка удаляет материал (снятие стружки). Это различие определяет все последующие показатели стоимости и качества.
2. Разбивка затрат: Оснастка, цена за единицу и анализ точки безубыточности
Кривая затрат нелинейна и сильно смещена в пользу штамповки при больших объемах. Ниже приведено реалистичное сравнение для типичной малой детали: кронштейн из нержавеющей стали 20 мм x 15 мм, толщиной 1,5 мм, с двумя отверстиями и гибкой на 90 градусов.
| Компонент затрат | Штамповка металла | CNC-обработка | ------------------ | ------------------- | --------------- | Стоимость оснастки/наладки (разовая) | 3 000 - 8 000 $ (последовательный штамп) | 50 - 200 $ (CAM-программирование + приспособления) | Стоимость материала на единицу | 0,08 $ (использование листа 85%) | 0,35 $ (отходы заготовки, выход 40%) | Стоимость обработки/формовки на единицу | 0,02 - 0,04 $ | 1,50 - 4,00 $ (время цикла 3-8 мин) | Стоимость финишной обработки на единицу | 0,01 $ (вибрационная зачистка) | 0,05 $ (ручная зачистка + контроль) | Общая стоимость на единицу (10 000 шт.) | 0,11 - 0,13 $ | 1,90 - 4,40 $ | Общая стоимость на единицу (100 000 шт.) | 0,03 - 0,05 $ | 1,85 - 4,35 $ | Срок изготовления первого образца | 2-4 недели (изготовление штампа) | 3-5 дней | Срок производства (10 тыс. шт.) | 3-5 дней | 15-25 дней |
|---|
**Точка безубыточности:** При 1 500-2 500 единицах амортизированная стоимость оснастки для штамповки уравнивается с более высокой себестоимостью единицы при механической обработке. Ниже этого порога CNC-обработка дешевле. Выше него штамповка выигрывает с большим отрывом. Для 100 000 деталей штамповка **в 40-90 раз дешевле** за единицу.
3. Показатели качества: Допуски, качество поверхности и воспроизводимость
Возможности по допускам — это область, где механическая обработка явно превосходит штамповку. CNC-обработка обеспечивает ±0,005 мм по критическим размерам, с качеством поверхности до Ra 0,4 мкм (зеркальная отделка с полировкой). Штамповка ограничена пружинением (упругим восстановлением металла после гибки) и износом штампа.
| Параметр качества | Штамповка металла | CNC-обработка | ------------------- | ------------------- | --------------- | Стандартный допуск | ±0,05 мм (отверстия), ±0,10 мм (гибы) | ±0,005 мм (все элементы) | Прецизионный допуск (с доп. операциями) | ±0,02 мм | ±0,002 мм (доводка на координатно-шлифовальном станке) | Качество поверхности (Ra) | 0,8 - 3,2 мкм (после штамповки) | 0,4 - 1,6 мкм (после обработки) | Качество кромок | Заусенец 0,05-0,15 мм (требует зачистки) | Без заусенцев (контролируемая траектория) | Воспроизводимость (Cpk) | 1,33 - 1,67 (хорошая) | 1,67 - 2,0 (отличная) | Изменение твердости | Наклеп в зонах гибки | Равномерная, соответствует заготовке | Зона термического влияния | Отсутствует (холодная формовка) | Минимальная (50-200 мкм без охлаждения) |
|---|
**Важное замечание о свойствах материала:** Штамповка упрочняет материал в зонах радиуса гибки (например, нержавеющая сталь 304 переходит от 180 HV до 320 HV на изгибе). Это может быть полезно для прочности, но вредно для последующей сварки. Механическая обработка сохраняет исходную структуру зерна, обеспечивая предсказуемые механические свойства.
4. Ограничения геометрии: Что не может делать каждый процесс
Штамповка превосходно работает с 2D-3D формами: кронштейны, клипсы, пружины (посредством формовки), ребра радиаторов и ЭМИ-экраны. Однако она не может производить: - Поднутрения или внутреннюю резьбу (требуется нарезание резьбы как дополнительная операция) - Элементы глубже 2-3 толщин материала (кроме последовательной вытяжки) - Острые внутренние углы (минимальный радиус гибки составляет 0,5 толщины материала, иначе происходит растрескивание) - Толстые сечения более 6 мм (практический предел для малых деталей; более толстые требуют горячей штамповки)
CNC-обработка не ограничена геометрией. Она может производить: - Глубокие глухие отверстия (отношение глубины к диаметру до 10:1 с ударным сверлением) - Внутреннюю резьбу (M1,6 и более, нарезается в цикле) - Сложные 3D-контуры (одновременная 5-осевая обработка) - Элементы на всех шести гранях (с поворотным индексным устройством)
**Реальный пример:** Радиатор для силового MOSFET-транзистора (25 мм x 25 мм, 8 ребер, основание 1,5 мм) идеально подходит для штамповки при 50 000 единицах — ребра формуются за один ход. Но та же деталь с резьбовым отверстием M3 и цековкой глубиной 0,5 мм требует CNC-обработки для резьбы, что делает гибридный подход (штампованный корпус + CNC-нарезание резьбы) наиболее экономически эффективным.
5. Выбор материала и тепловые аспекты
Штамповка лучше всего работает с пластичными материалами: низкоуглеродистая сталь (SPCC, DC01), алюминий 5052/6061, латунь (H62) и нержавеющая сталь 301/304 (полутвердая). Более твердые материалы (например, нержавеющая сталь 17-4PH, титан) быстро изнашивают штампы — последовательный штамп на титане может требовать перешлифовки каждые 20 000 ходов, что добавляет 500-1 000 $ за каждую заточку.
CNC-обработка одинаково хорошо работает со всеми материалами, включая закаленные стали (HRC 58-62), инконель и вольфрам. Температура резания на границе инструмент-заготовка достигает 500-800°C для стали, но обильное охлаждение поддерживает температуру детали ниже 40°C, предотвращая металлургические изменения.
**Для штамповки важна температура штампа:** При высоких скоростях (300 ходов/мин) температура поверхности штампа может достигать 80-120°C. Смазка (масляная или сухая пленка) обязательна для предотвращения налипания на алюминии и нержавеющей стали. Для CNC главное в управлении теплом — удаление стружки; недостаточное охлаждение вызывает тепловое расширение, приводящее к уходу допуска на ±0,01 мм в течение партии из 100 деталей.
6. Практическая матрица решений: 5 вопросов перед выбором
**Вопрос 1: Каков годовой объем?** - Менее 1 000: Всегда CNC. Стоимость оснастки для штамповки неоправданна. - 1 000-5 000: CNC, если только деталь не является чрезвычайно простой (плоская шайба, простая клипса), где недорогой вырубной штамп (800-1 500 $) окупается.
**Вопрос 2: Какой самый жесткий допуск?** - Если любой размер ниже ±0,03 мм, выбирайте CNC. Штамповка не может обеспечить это без дорогостоящих дополнительных операций (чеканка, развертывание). - Если все допуски выше ±0,10 мм, штамповка безопасна.
**Вопрос 3: Имеет ли деталь резьбу, поднутрения или глубокие карманы?** - Да: CNC, или штамповка + CNC-доперации. Учтите, что дополнительные CNC-операции добавляют 0,50-2,00 $ на деталь, снижая ценовое преимущество штамповки.
**Вопрос 4: Какой материал и толщина?** - Листовой металл толщиной менее 3 мм: Штамповка быстрее и дешевле за деталь. - Сплошной пруток или плита более 6 мм: CNC — единственный вариант (штамповка потребовала бы объемной штамповки, которая в 2-3 раза дороже).
**Вопрос 5: Каков требуемый срок поставки?** - Прототип за 3 дня: CNC. - Производство за 10 дней: Штамповка, если штамп можно ускорить (мы предлагаем мягкую оснастку за 10-14 дней с использованием 3D-печатных вставок для коротких серий 1 000-5 000 деталей).
Заключение: Гибридный подход для максимальной ценности
Лучшие инженеры не рассматривают это как выбор «или-или». На BQUQ мы часто рекомендуем гибридную стратегию: CNC-обработка для первых 500 единиц (для проверки конструкции и полевых испытаний), затем переход на жесткую штамповую оснастку для следующих 50 000 единиц. Этап CNC позволяет вносить изменения в конструкцию без затрат на модификацию штампа; этап штамповки обеспечивает экспоненциальную экономию затрат.
Финальный пример затрат с нашего производственного участка: клипса из нержавеющей стали (12 мм x 8 мм, толщина 0,8 мм) — CNC-обработка стоит 2,10 $ за единицу при 10 000 деталях. Та же клипса при штамповке стоит 0,08 $ за единицу после изготовления последовательного штампа за 4 500 $. Штамп окупается при 2 300 единицах, и клиент экономит 19 500 $ на всем заказе.
Для вашей конкретной детали пришлите нам 2D-чертеж или 3D-файл STEP. Наша инженерная команда выполнит расчет стоимости для обоих процессов в течение 24 часов. Мы routinely предоставляем котировки в течение 12 часов для стандартных материалов и геометрий.
