Руководство по ключевым аспектам точной штамповки металла для электроники

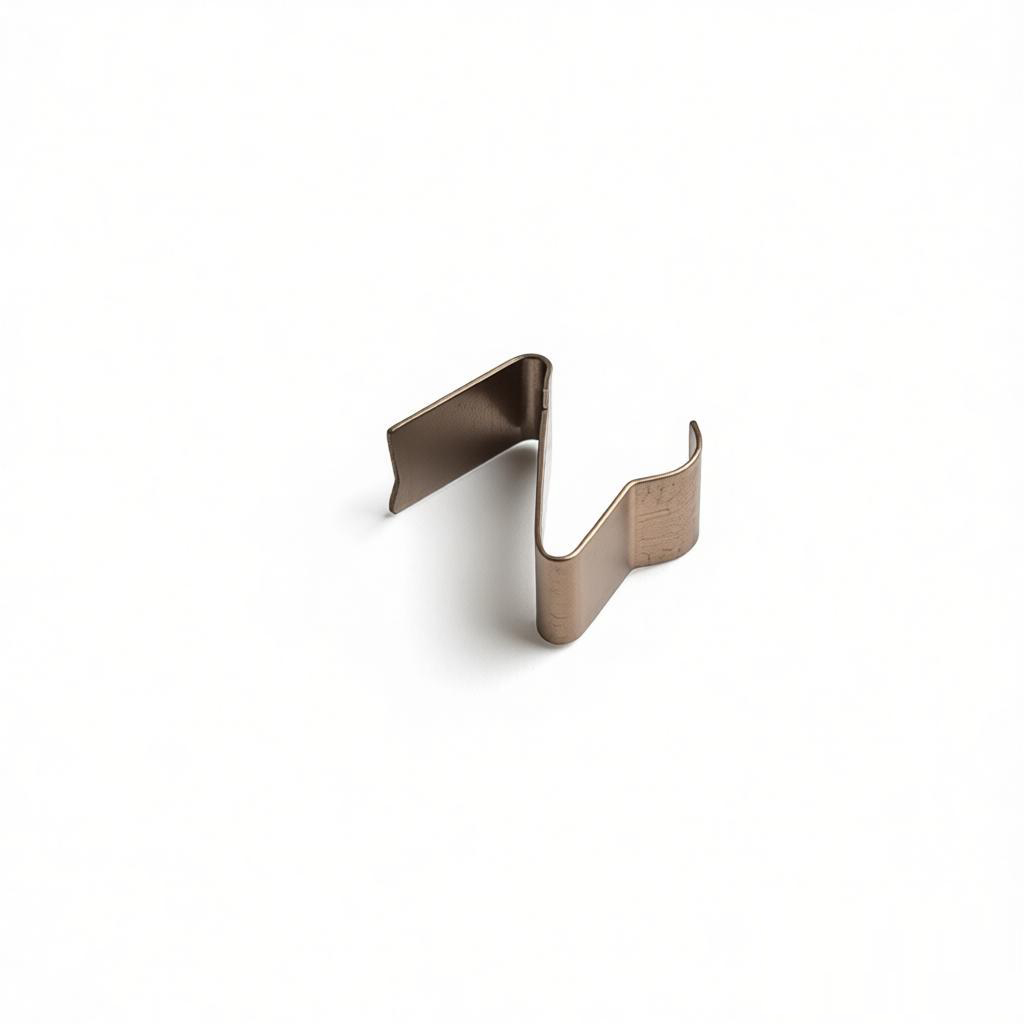

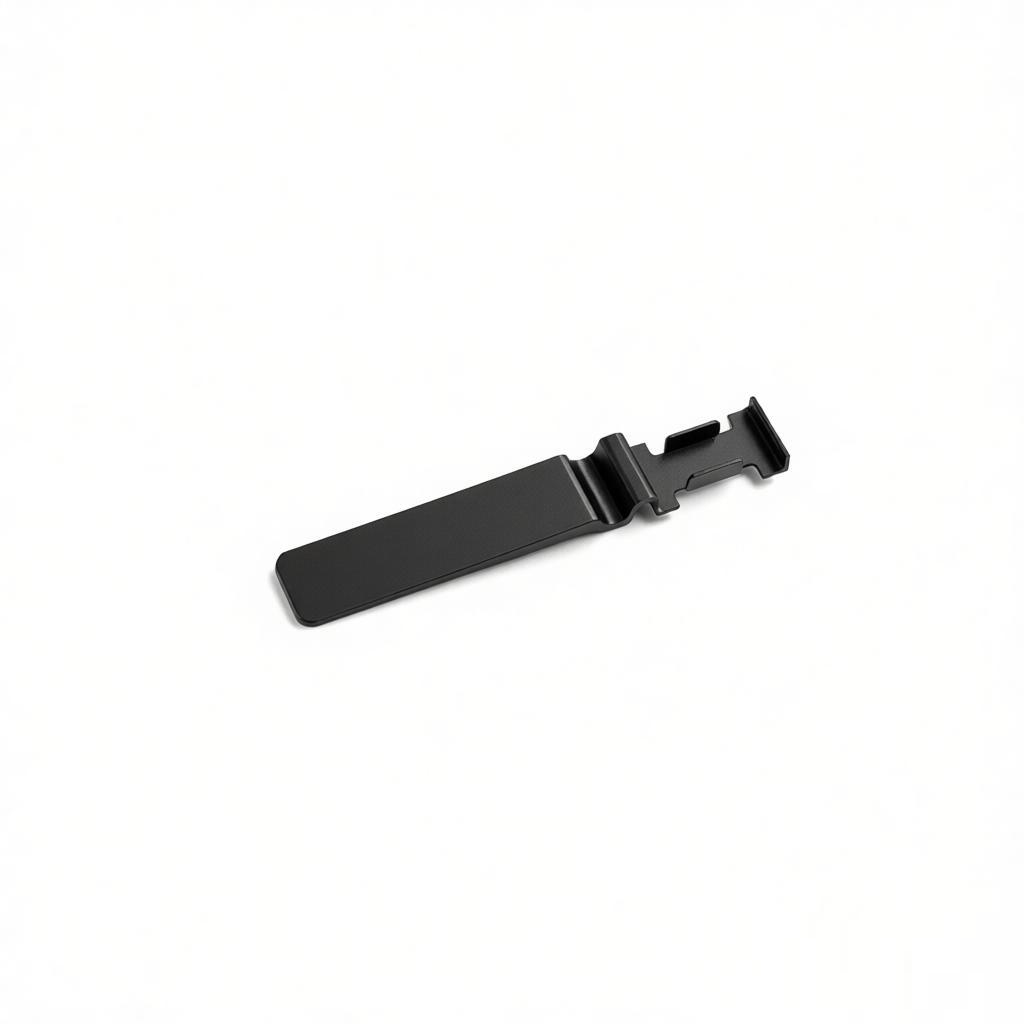

Введение

Точная штамповка металла является краеугольным камнем современного производства электроники, позволяя изготавливать сложные компоненты с жесткими допусками в больших объемах. От разъемов и экранирования до радиаторов и пружин — штампованные металлические детали повсеместно встречаются в устройствах от смартфонов до медицинского оборудования. Однако для достижения стабильного качества и производительности требуется глубокое понимание ключевых аспектов, специфичных для применения в электронике. В этом руководстве рассматриваются критические факторы, которые инженеры и специалисты по закупкам должны оценить для обеспечения успешных результатов в точной штамповке металла для электроники.

Выбор материала: основа производительности

Выбор правильного материала, пожалуй, является самым важным решением при штамповке металла для электроники. Материал должен соответствовать требованиям по электропроводности, терморегуляции, прочности и коррозионной стойкости, а также быть совместимым с процессом штамповки.

Распространенные материалы и их применение

Совет:
При выборе материалов учитывайте весь жизненный цикл: формуемость при штамповке, требования к последующему гальваническому покрытию или напылению, а также производительность при термоциклировании в конечном устройстве.

Прецизионные допуски: от микрон до успеха

Электронные компоненты часто требуют допусков до ±0.025 мм или даже точнее. Достижение такой точности зависит от таких факторов, как качество оснастки, стабильность пресса и однородность материала.

Ключевые аспекты допусков

• Выравнивание штампа:
  Несоосность пуансонов и матриц может вызывать заусенцы, отклонения размеров и преждевременный износ. Точная штамповка использует направляющие штифты и прогрессивные штампы с малым зазором.


• Изменение толщины материала:
  Поступающий материал должен соответствовать строгим допускам по толщине (например, ±0.005 мм) для поддержания стабильных размеров деталей.


• Компенсация пружинения:
  После штамповки такие материалы, как нержавеющая сталь, имеют тенденцию к небольшому пружинению. Передовое моделирование и проектирование оснастки учитывают это, чтобы обеспечить соответствие конечной геометрии спецификациям.


• Контроль заусенцев:
  Заусенцы могут мешать сборке или вызывать короткие замыкания. Правильный зазор и острая оснастка минимизируют заусенцы; могут потребоваться вторичные процессы, такие как галтовка.


Совет:
Тесно сотрудничайте с вашим партнером по штамповке, чтобы определить критические для функции размеры и установить статистическое управление процессами (SPC) для контроля соблюдения допусков.

Проектирование и обслуживание оснастки

Оснастка (штампы) определяет качество и повторяемость штампованных деталей. Для электроники оснастка должна быть спроектирована для высокой точности и длительного срока службы.

Прогрессивные и комбинированные штампы

Прогрессивные штампы выполняют несколько операций (вырубка, формовка, чеканка) за один проход, что идеально подходит для высокообъемных электронных деталей. Комбинированные штампы выполняют несколько операций на одной позиции, но ограничены более простыми деталями. Прогрессивная оснастка предпочтительна для сложных компонентов, таких как контактные штыри с изогнутыми участками.

Материал оснастки и покрытия

• Инструментальная сталь:
  D2, A2 или M2 для общей износостойкости.


• Твердосплавные вставки:
  Используются в зонах повышенного износа для увеличения срока службы инструмента.


• Покрытия:
  Покрытия TiN, TiCN или DLC снижают трение и предотвращают налипание материала, особенно при штамповке меди или алюминия.


Совет:
Убедитесь, что поставщик штамповки имеет график профилактического обслуживания инструмента, включая регулярную заточку и проверку для предотвращения дрейфа размеров.

Качество поверхности и покрытие

Многие электронные компоненты требуют определенной обработки поверхности для обеспечения паяемости, проводимости или коррозионной стойкости.

Распространенные виды обработки поверхности

• Лужение:
  Обеспечивает паяемость и коррозионную стойкость. Горячее или гальваническое лужение распространено для разъемов.


• Золочение:
  Используется для высоконадежных контактов (например, в аэрокосмической или медицинской технике) благодаря низкому контактному сопротивлению и инертности.


• Серебрение:
  Отличная проводимость, но склонность к потускнению; часто применяется в сильноточных устройствах.


• Пассивация:
  Для деталей из нержавеющей стали для повышения коррозионной стойкости.


Сам процесс штамповки должен исключать следы от штампов, царапины или загрязнения, которые могут повлиять на адгезию покрытия. Обычно задается максимальная шероховатость поверхности (например, Ra 0,8 мкм).

Совет:
Согласуйте с поставщиком покрытия и поставщиком штамповки на раннем этапе, чтобы обеспечить совместимость смазочных материалов для штамповки и химикатов для покрытия.

Контроль качества и проверка

Стабильное качество является обязательным условием в электронике. Внедрите надежный план проверки, охватывающий размеры, качество поверхности и функциональные испытания.

Методы контроля

• Координатно-измерительная машина (КИМ):
  Для критических размеров на прототипах или первых образцах.


• Системы машинного зрения:
  Высокоскоростной оптический контроль для массового производства, выявление дефектов, таких как заусенцы, трещины или отсутствующие элементы.


• Измерение твердости:
  Обеспечивает требуемую термообработку металла после штамповки.


• Электрические испытания:
  Для компонентов, таких как пружинные контакты, измерение контактного сопротивления или усилия.


Планы статистического контроля (например, AQL 0,65) являются типичными, но для критически важных деталей может потребоваться 100% контроль.

Совет:
Запросите PFMEA (анализ видов и последствий отказов процессов) у поставщика для раннего выявления и снижения рисков.

Оптимизация затрат без потери качества

Точная штамповка может быть экономически эффективной, но некоторые факторы влияют на стоимость. Понимание их помогает сбалансировать бюджет и производительность.

Ключевые факторы стоимости

• Сложность оснастки:
  Большее количество этапов и более жесткие допуски увеличивают начальную стоимость оснастки.


• Стоимость материала:
  Специальные сплавы или покрытия из драгоценных металлов увеличивают расходы.


• Объем:
  Большие объемы амортизируют затраты на оснастку, снижая цену за деталь.


• Дополнительные операции:
  Гальваника, термообработка или сборка увеличивают общую стоимость.


Для оптимизации рассмотрите возможность проектирования деталей с меньшим количеством изгибов или более жесткими допусками только там, где это необходимо. Используйте симуляционное ПО для проверки конструкций перед изготовлением оснастки.

Совет:
Привлекайте поставщика штамповки к анализу технологичности конструкции (DFM) для выявления возможностей экономии, например, объединения двух деталей в одну.

Сроки выполнения и цепочка поставок

Рынки электроники требуют быстрой обработки заказов. Для точной штамповки сроки включают изготовление оснастки (4-8 недель) и производство (2-4 недели на заказ). Поддержание страхового запаса критически важных деталей может смягчить задержки.

Стратегии для ускорения сроков выполнения

• По возможности используйте стандартные компоненты оснастки.


• Заказывайте материалы заранее с учетом длительных сроков поставки.


• Работайте с поставщиками, предлагающими быстрое прототипирование для проверки конструкции.


Совет:
Постройте прочные отношения с единственным партнером по снабжению, который понимает ваши требования к качеству и может обеспечить стабильные сроки выполнения.

Экологическая и нормативная соответствие

Электронные компоненты должны соответствовать требованиям таких нормативов, как RoHS, REACH и правила в отношении конфликтных минералов. Убедитесь, что ваши штампованные детали соответствуют этим стандартам, особенно в части покрытия и ограничений по материалам.

Совет:
Запросите у поставщика сертификаты материалов и отчеты о покрытии для поддержания документации по соответствию.

Заключение

Точная штамповка металла для электроники требует комплексного подхода — от выбора материала до финального контроля. Учитывая эти ключевые факторы — свойства материалов, допуски, проектирование оснастки, качество поверхности, контроль качества, стоимость, сроки изготовления и соответствие нормативам, — вы можете гарантировать, что ваши штампованные компоненты соответствуют строгим требованиям электронных устройств. Выбирайте партнера-производителя штамповки, демонстрирующего экспертизу в этих областях, и используйте его знания для оптимизации ваших конструкций как по производительности, так и по технологичности. В быстро меняющейся электронной промышленности правильное выполнение этих деталей с первого раза экономит деньги и ускоряет выход на рынок.
