Полное руководство по точной штамповке контактных пружин для разъемов

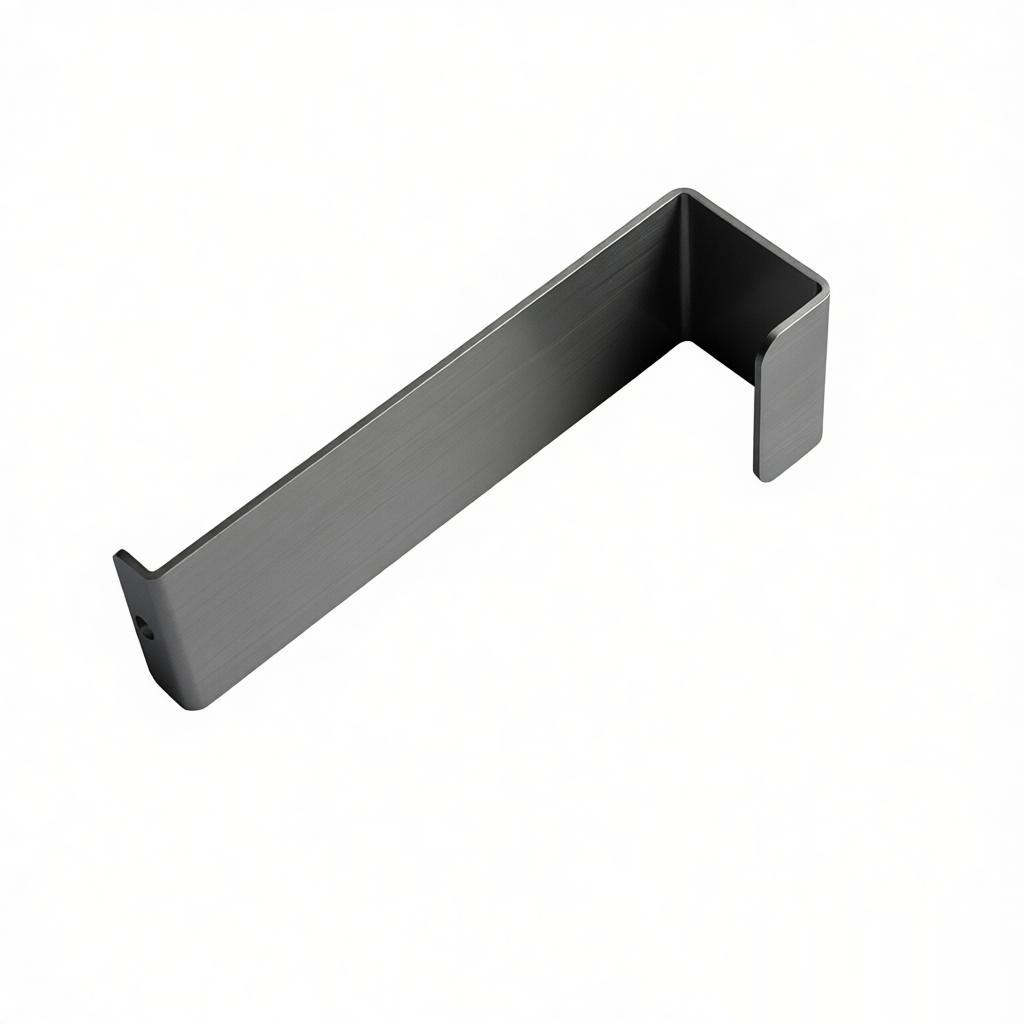

Введение в штамповку прецизионных контактных пружин для разъемов
Прецизионная штамповка контактных пружин — критически важный процесс в производстве разъемов, используемых в таких отраслях, как автомобилестроение, авиакосмическая промышленность, электроника и телекоммуникации. Контактные пружины (также известные как пружинные контакты или листовые пружины) представляют собой тонкие металлические компоненты, обеспечивающие электрическую непрерывность и механическую фиксацию в разъемах. Данное руководство рассматривает нюансы производства высококачественных прецизионных контактных пружин методом штамповки, включая выбор материала, проектирование оснастки, параметры процесса, контроль качества и практические советы.

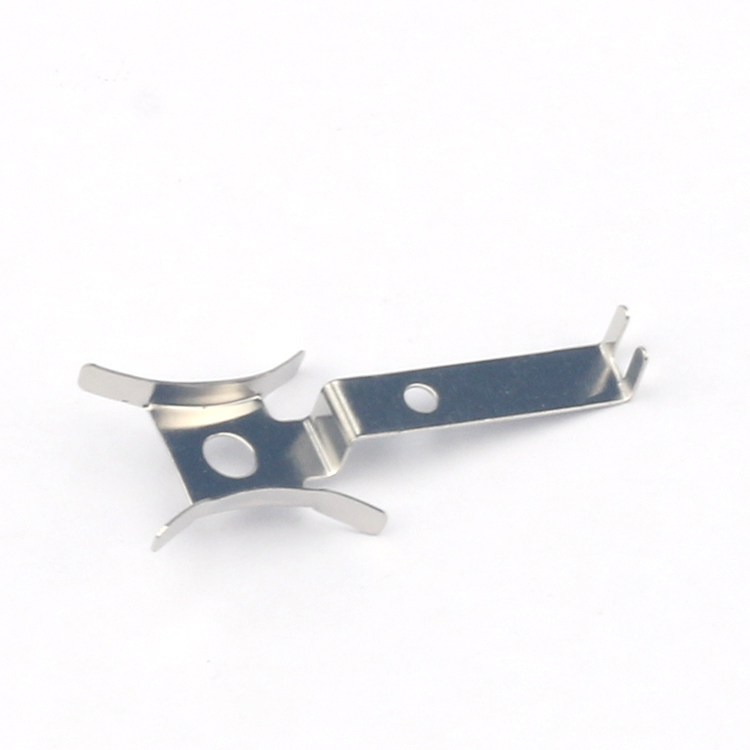

Понимание контактных пружин в разъемах
Контактные пружины — это гибкие металлические полосы, которые создают усилие пружины при контакте с ответной частью, обеспечивая надежное электрическое соединение. Они часто используются в портах USB, держателях SIM-карт, разъемах аккумуляторов и автомобильных жгутах проводов. Ключевые характеристики включают высокую эластичность, низкое контактное сопротивление и отличную усталостную прочность. Процесс штамповки должен обеспечивать жесткие допуски (часто ±0.01 мм) и отсутствие заусенцев для предотвращения потери сигнала или механического отказа.
Распространенные материалы для штамповки контактных пружин
Выбор материала напрямую влияет на производительность. Типичные материалы включают:
Фосфористая бронза (C5191, C5210):
Отличные пружинные свойства и коррозионная стойкость, идеально подходит для бытовой электроники.Бериллиевая бронза (C17200):
Высокая прочность и проводимость, используется в авиакосмической промышленности и разъемах повышенной надежности.Нержавеющая сталь (SUS301, SUS304):
Хорошая упругость и долговечность, часто выбирается для экономичных применений.Латунь (C2680, C2600):
Более низкая стоимость, но худшие пружинные свойства; используется для некритичных контактов.
| Материал | Предел текучести (МПа) | Электропроводность (%IACS) | Типичное применение |
|---|---|---|---|
| Фосфористая бронза C5191 | 450-600 | 15-20 | Аудиоразъемы, USB-коннекторы |
| Бериллиевая бронза C17200 | 1000-1400 | 20-25 | Военные/аэрокосмические разъемы |
| Нержавеющая сталь SUS301 | 800-1000 | 2-3 | Пружины для батарей, слоты для карт |
| Латунь C2600 | 300-400 | 28-30 | Недорогие потребительские товары |
Процесс точной штамповки шрапнели
Штамповка шрапнели требует многоступенчатых прогрессивных штампов из-за сложной геометрии и жестких допусков. Типичный процесс включает следующие этапы:
1. Подача и правка рулона
Сырье в виде рулона подается через правильную машину для устранения кривизны. Серво-податчик точно продвигает полосу в штамп с точностью ±0.02 мм.
2. Вырубка и формовка
Первые позиции вырезают контур заготовки и создают пилотные отверстия для индексации. Последующие позиции формируют радиусы изгиба, углы и контактные наконечники шрапнели. Например, типичная шрапнель разъема может иметь изгиб 90° с радиусом 0.2 мм. Формовка должна учитывать пружинение, требуя перегиба или чеканки.
3. Пробивка и обрезка
Пробиваются отверстия или пазы для крепления или дополнительных функций. Обрезка удаляет лишний материал для достижения окончательного контура.
4. Критическая формовка и чеканка
Чеканка — это повторная операция, которая сжимает материал для выравнивания поверхностей, улучшения размерной стабильности и уменьшения пружинения. Это необходимо для крупносерийного производства.
5. Отрезка и выброс
На последней позиции происходит отрезка детали от ленты. Выброс может быть пневматическим или механическим, обеспечивая безопасное удаление детали без повреждений.
Особенности проектирования оснастки для штамповки контактных деталей
Успешная штамповка контактных деталей зависит от точности оснастки. Ключевые аспекты конструкции включают:
Твердость материала:
Используются штамповые стали (например, D2, M2) с высокой износостойкостью. Для крупносерийных партий (>1 млн деталей) рекомендуются твердосплавные вставки.Зазор:
Оптимальный зазор между пуансоном и матрицей обычно составляет 5-8% от толщины материала. Слишком малый зазор вызывает чрезмерные заусенцы; слишком большой приводит к грубым краям.Припуск на изгиб:
Точные вычеты на изгиб рассчитываются на основе толщины материала и радиуса изгиба. Метод конечных элементов (МКЭ) помогает прогнозировать пружинение.Смазка:
Тонкопленочные смазки снижают трение и предотвращают задиры. Водорастворимые смазки распространены для легкой очистки.
Контроль качества при штамповке точных шрапнелей
Обеспечение стабильного качества требует тщательной проверки на нескольких этапах. Критические параметры включают:
| Параметр | Допуск | Метод измерения |
|---|---|---|
| Размеры детали | ±0.01 мм | Система машинного зрения, КИМ |
| Угол изгиба | ±1 | Оптический компаратор |
| Чистота поверхности | Ra ≤ 0.4 мкм | Профилометр |
| Высота заусенца | ≤ 0.02 мм | Микроскоп, 30x |
| Усилие пружины | ±5% от спецификации | Динамометр |
Типичные дефекты и решения
Заусенцы:
Причина: чрезмерный зазор или износ инструмента. Перешлифуйте пуансоны/матрицы или отрегулируйте зазор.Разброс пружинения:
Из-за анизотропии материала. Используйте чеканку или попробуйте альтернативную термообработку.Микротрещины:
Из-за сильного формообразования. Уменьшите радиус изгиба или используйте более пластичный материал.Отклонение размеров:
Проверьте тепловое расширение; стабилизируйте температуру пресса и штампа.
Практические советы по оптимизации штамповки осколков
Для достижения высокого выхода и низкой стоимости учтите эти проверенные в отрасли советы:
Используйте прогрессивные штампы с пилотными отверстиями для поддержания выравнивания полосы и уменьшения отходов.
Используйте сервопрессы для точного контроля скорости и положения, особенно при формовке.
Внедрите контроль усилия в линии для обнаружения изношенного инструмента до появления дефектов.
Проектируйте контактные пружины с симметричными элементами для минимизации небалансных сил.
Проводите контроль первой детали (FAI) после любой замены инструмента.
Для крупносерийных заказов рассмотрите добавление процесса удаления заусенцев (например, вибрационной обработки), если заусенцы критичны.
Передовые методы: высокоскоростная штамповка и микроштамповка
Миниатюризация современных разъемов требует микроконтактных пружин толщиной менее 0,1 мм. Высокоскоростные штамповочные прессы, работающие со скоростью 600-1500 ходов в минуту, требуют сверхточных штампов и современной смазки. Микроштамповка использует травление или электроэрозионную обработку для изготовления инструмента и часто применяет детали, вырезанные проволокой. Для массового производства акцент делается на сокращение времени переналадки с помощью систем быстрой смены штампов.
Заключение
Точная штамповка контактных пружин для разъемов — это специализированная область, объединяющая материаловедение, инструментальную инженерию и управление процессами. Понимая свойства материалов, оптимизируя конструкцию штампов, внедряя надежный контроль качества и следя за передовыми методами высокоскоростной обработки, производители могут выпускать надежные и экономичные компоненты. Будь вы инженером-конструктором или специалистом по закупкам, это руководство послужит основой для достижения совершенства в штамповке контактных пружин для разъемов.
