Проектирование контактных пружин-шрапнелей: 6 советов для повышения производительности

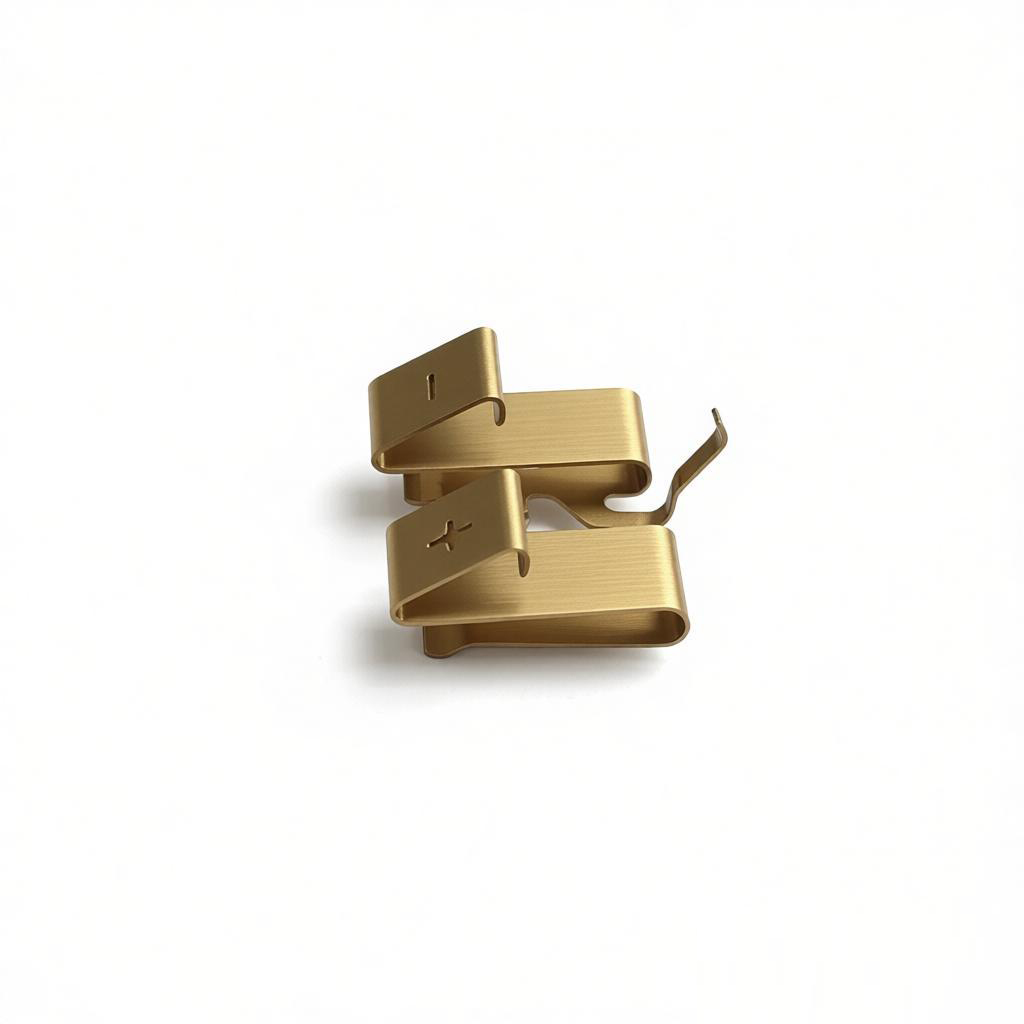

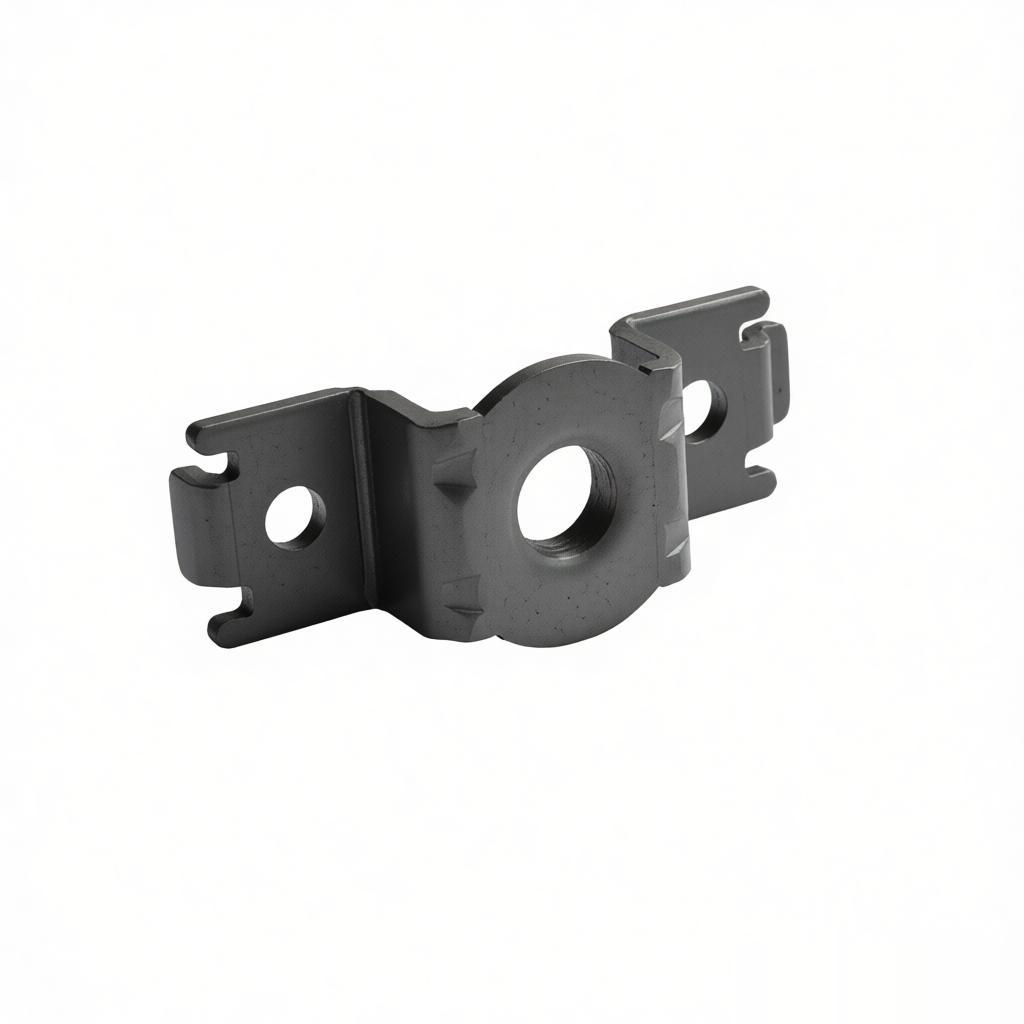

1. Выбор правильного материала для пружины
Выбор материала для контактных пружин-шрапнелей критически важен для производительности и долговечности. Распространенные материалы включают бериллиевую бронзу, фосфористую бронзу и нержавеющую сталь. Бериллиевая бронза обеспечивает отличную проводимость и устойчивость к усталости, что делает ее идеальной для высокоцикличных применений. Фосфористая бронза обеспечивает хорошую коррозионную стойкость и умеренную проводимость, подходит для агрессивных сред. Нержавеющая сталь экономична, но имеет более низкую проводимость. При выборе учитывайте рабочую температуру, токовую нагрузку и факторы окружающей среды. Тщательный анализ гарантирует, что пружина сохраняет постоянное контактное усилие с течением времени.
Кроме того, толщина материала и отпуск влияют на свойства пружины. Более тонкие материалы обеспечивают большую гибкость, но снижают токопроводящую способность. Процессы отпуска, такие как термообработка, могут повысить прочность и упругость. Работайте с производителем, чтобы выбрать оптимальную марку материала и толщину для вашего конкретного применения. Тестирование прототипов в ожидаемых условиях может подтвердить выбор.
2. Оптимизация геометрии пружины для постоянного усилия
Геометрия контактной пружины-шрапнели — такая как длина, ширина, радиус изгиба и количество изгибов — напрямую влияет на контактное усилие. Хорошо спроектированная пружина обеспечивает постоянное усилие в диапазоне прогиба, гарантируя надежный электрический контакт. Используйте анализ методом конечных элементов (FEA) для моделирования кривых усилие-прогиб и выявления концентраций напряжений. Избегайте острых углов, которые могут вызвать усталостные трещины. Вместо этого используйте большие радиусы для равномерного распределения напряжений.
Учитывайте рабочую деформацию пружины: слишком большая деформация может привести к остаточной деформации (осадке), а слишком малая — к недостаточному контактному усилию. Рассчитывайте жесткость пружины (сила на единицу деформации) в соответствии с требованиями применения. Для сред с высокой вибрацией более высокая жесткость пружины помогает поддерживать контакт. Для приложений с низким усилием отдавайте предпочтение низкой жесткости, чтобы минимизировать износ. Прототипирование и итеративное тестирование необходимы для точной настройки геометрии.
3. Контролируйте производственные допуски
Для стабильной работы контактных пружин-шрапнелей необходимы жесткие допуски. Отклонения размеров могут привести к неравномерному контактному усилию, смещению или неправильному сопряжению. При штамповке износ инструмента может вызывать прогрессирующие отклонения. Внедряйте статистическое управление процессами (SPC) для контроля критических размеров, таких как толщина, ширина и углы изгиба. Регулярное обслуживание инструмента и графики замены предотвращают дрейф.
Указывайте допустимые допуски на чертежах, но избегайте чрезмерно жестких допусков, увеличивающих стоимость. Работайте с партнером по штамповке металла, чтобы определить экономически эффективные пределы на основе функции. Используйте методы точной штамповки, такие как прогрессивные штампы с чистовыми кромками для лучшей точности. Для пружин, обработанных на станках с ЧПУ, строгий контроль параметров резания обеспечивает повторяемость. Контроль качества с помощью координатно-измерительных машин или оптических компараторов позволяет выявить отклонения на ранней стадии.
4. Учитывайте контактное сопротивление и токонесущую способность
Основная функция контактной пружины — надежная передача электричества. Контактное сопротивление должно быть низким и стабильным. Факторы включают удельное сопротивление материала, качество поверхности и контактное давление. Используйте материалы с высокой проводимостью (например, медные сплавы). Наносите соответствующие покрытия, такие как золото, серебро или олово, для предотвращения окисления и снижения сопротивления. Золотое покрытие лучше всего подходит для слаботочных сигналов, а серебро — для сильноточных применений. Убедитесь, что толщина покрытия соответствует требованиям и не отслаивается.
Токонесущая способность зависит от площади поперечного сечения и терморегулирования. Рассчитайте минимальное сечение, чтобы избежать перегрева. Для больших токов рассмотрите использование нескольких точек контакта или увеличенных размеров пружины. При необходимости применяйте радиаторы или вентиляцию. Контактное усилие должно быть достаточным для пробоя поверхностных пленок, но не настолько высоким, чтобы вызывать чрезмерный износ. Важен баланс.
5. Проектирование на долговечность и усталостную прочность
Контактные пружины-осколки часто работают миллионы циклов, поэтому устойчивость к усталости имеет первостепенное значение. Избегайте концентраторов напряжений, таких как выемки, заусенцы или резкие изменения сечения. Напряжение при максимальном прогибе должно быть значительно ниже предела выносливости материала. Используйте обработки для снятия напряжений, такие как выпечка или виброотделка, чтобы уменьшить остаточные напряжения от штамповки.
Учитывайте рабочую среду: экстремальные температуры, влажность и коррозионные газы могут ускорить усталость. Выбирайте материалы с хорошей коррозионно-усталостной прочностью. Наносите защитные покрытия или гальванические покрытия. Также проектируйте пружину так, чтобы она работала в пределах упругости — никогда не превышайте предел текучести. Проводите испытания прототипов в ускоренных тестах на долговечность для прогнозирования усталостного ресурса. Данные этих испытаний могут помочь улучшить конструкцию, например, увеличить радиус изгибов или изменить толщину материала.
6. Сотрудничество с опытными производителями
Партнерство с квалифицированным производителем штампованных и прецизионных деталей с ЧПУ может превратить посредственную конструкцию в высокопроизводительную пружину. Они могут предложить идеи по технологичности конструкции (DFM), предложить альтернативные материалы и выявить потенциальные проблемы на раннем этапе. Ищите производителя с опытом в изготовлении контактных пружин-осколков и проверенной репутацией надежного производства.
На этапе проектирования сообщите свои требования и ограничения по производительности. Они могут провести симуляции, создать прототипы и выполнить проверочные испытания. Также обсудите оптимизацию затрат — иногда небольшое изменение конструкции может значительно снизить стоимость оснастки и производства без ущерба для производительности. Постоянная коммуникация гарантирует, что конечный продукт будет соответствовать вашим точным потребностям. Доверьтесь их инженерной команде, чтобы добиться лучшей производительности и более длительного срока службы.
