Допуски при производстве пружин: стандарты, которые нужно знать

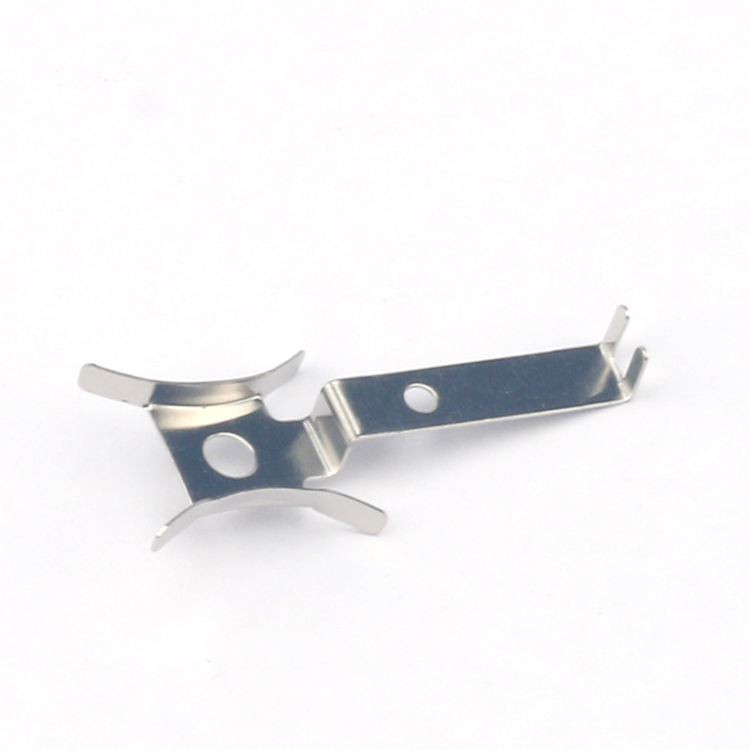

Введение в допуски при производстве пружин
Пружины являются критически важными компонентами в бесчисленных механических узлах — от автомобильных подвесок до медицинских устройств. Их производительность и надежность напрямую зависят от точности размеров и стабильности. Производственные допуски определяют допустимые отклонения по таким ключевым параметрам, как диаметр проволоки, диаметр витка, свободная длина, жесткость пружины и нагрузочная способность. Понимание этих допусков необходимо инженерам, специалистам по закупкам и менеджерам по качеству, чтобы гарантировать правильную работу пружин и их бесшовную интеграцию в более крупные системы.
Это подробное руководство охватывает основные стандарты допусков для пружин, включая международные нормы DIN, ISO и ASTM, а также практические советы по заданию и проверке допусков в производстве.
Почему допуски важны при производстве пружин
Пружины накапливают и высвобождают энергию за счет упругой деформации. Даже незначительные отклонения от проектных спецификаций могут привести к проблемам с производительностью, таким как преждевременная усталость, нестабильное усилие или помехи при сборке. Жесткие допуски критически важны для приложений, требующих высокой точности, например, для аэрокосмических приводов или часовых механизмов. И наоборот, чрезмерно строгие допуски увеличивают стоимость производства без функциональной выгоды. Баланс между стоимостью и производительностью требует четкого понимания классов допусков и их реального влияния.
Ключевые размерные параметры и их допуски
Диаметр проволоки (d)
Диаметр проволоки напрямую влияет на жесткость и прочность пружины. Допуски на диаметр проволоки обычно задаются производителем проволоки в соответствии со стандартами, такими как ASTM A228 (рояльная проволока) или ASTM A227 (твердотянутая проволока). Для большинства винтовых пружин допуск на диаметр проволоки составляет от ±0.001 до ±0.005 дюйма (от 0,025 до 0,13 мм) в зависимости от размера проволоки. Для прецизионных пружин могут потребоваться более жесткие допуски, иногда до ±0.0005 дюйма (0,013 мм).
Наружный диаметр (OD) и внутренний диаметр (ID) витка
Диаметры витка определяют посадку пружины в корпусе. Допуск на OD и ID обычно задается как значение плюс/минус, часто в диапазоне ±0.010–±0.030 дюйма (0,25–0,76 мм) для стандартных пружин. Более жесткие допуски могут потребоваться для пружин, работающих на оправке или внутри отверстия.
Свободная длина (Lf)
Свободная длина — это длина пружины без нагрузки. Допуск на свободную длину для пружин сжатия обычно составляет ±0.015–±0.060 дюйма (0,38–1,5 мм) в зависимости от числа витков и индекса пружины. Для прецизионных пружин допуск может составлять ±0.005 дюйма (0,13 мм).
Жесткость пружины (k)
Жесткость пружины — это нагрузка на единицу деформации. Допуск на жесткость обычно выражается в процентах (например, ±5%–±10%). Для высокоточных применений при тщательном проектировании и контроле производства может быть достигнут допуск ±2%.
Нагрузка при заданной высоте
Для пружин сжатия нагрузка при заданной сжатой высоте является критическим функциональным параметром. Допуск часто составляет ±10% от указанной нагрузки, однако более жесткие допуски (±5% или ±3%) могут быть достигнуты с помощью дополнительной обработки, такой как тестирование под нагрузкой и сортировка.
Международные стандарты допусков на пружины
Несколько организаций по стандартизации предоставляют руководящие принципы для допусков на изготовление пружин. Наиболее часто используемые включают:
| Стандарт | Область применения | Типовые классы точности |
|---|---|---|
| DIN EN 10270 | Стальная проволока для пружин | Классы A, B, C для диаметра проволоки; конкретные допуски на пружины в DIN 2095 и DIN 2096 |
| ISO 7913 | Винтовые пружины сжатия – допуски | Классы 1, 2, 3 (1 — самый жесткий) |
| ASTM A125 | Стальные пружины (различные типы) | Задает допуски на свободную длину, диаметр и нагрузку |
| JIS B 2704 | Пружины сжатия и растяжения | 1-й класс, 2-й класс, 3-й класс (1-й — самый грубый) |
Эти стандарты определяют не только допуски на размеры, но и допустимые дефекты поверхности, отклонения термообработки и методы испытаний. При выборе пружины конструкторам следует ссылаться на соответствующий стандарт и класс точности, чтобы четко донести требования до производителей.
Практические советы по заданию допусков на пружины
По возможности используйте стандартные классы точности:
Выбор класса 2 (ISO 7913) или эквивалента снижает стоимость и время изготовления по сравнению с индивидуальными жесткими допусками.Учитывайте накопление допусков:
В сборках с несколькими пружинами суммарное отклонение может повлиять на общую производительность. Затягивайте допуски только на критически важные размеры.Указывайте функциональные параметры вместо размерных:
Например, задавайте нагрузку на определенной высоте, а не точную свободную длину, так как нагрузка более непосредственно связана с производительностью.Учитывайте технологические отклонения производства:
Навивка, термообработка и шлифовка поверхности вносят вариативность. Учитывайте это при анализе допусков.Запросите анализ допусков у вашего поставщика:
Опытные производители пружин могут помочь оптимизировать спецификации допусков на основе своих технологических возможностей.
Как измерить и проверить допуски пружин
Проверка допусков пружин требует соответствующего оборудования и процедур:
Микрометры и штангенциркули:
Для измерения диаметра проволоки и диаметра витка.Высотомеры и компараторы:
Для тестирования свободной длины и нагрузки на заданной высоте.Тестеры пружин
(например, механические или цифровые тестеры зависимости силы от деформации) для измерения жесткости и нагрузки.Оптическое или лазерное измерение
для бесконтактного контроля сложных геометрий.
Планы выборки (например, ANSI/ASQ Z1.4) следует использовать для обеспечения статистической достоверности. При крупносерийном производстве автоматизированные системы контроля могут обеспечить 100% проверку размеров и функциональности.
Распространенные проблемы с допусками и их решения
Торцевые витки пружины не плоские (пружины сжатия)
Плохо отшлифованные концевые витки могут привести к неравномерным опорным поверхностям. Допуски на плоскостность торцов часто задаются как максимальное отклонение угла (например, 1) или зазор под концевым витком. Решение: Укажите закрытые и шлифованные торцы и запросите измерение плоскостности.
Перпендикулярность торцов
Пружины, не перпендикулярные оси, могут изгибаться или смещаться. Допуск на перпендикулярность обычно составляет процент от свободной длины (например, от 1% до 3% от Lf на градус). Рассмотрите возможность использования операции шлифовки торцов пружины для улучшения перпендикулярности.
Изменение шага витка
Непостоянный шаг может вызвать нелинейную жесткость пружины. Это контролируется точностью навивочного станка и однородностью материала. Жесткие допуски на шаг могут потребовать статистического управления процессом (SPC) во время производства.
Заключение
Допуски при изготовлении пружин являются критическим аспектом проектирования и производства, напрямую влияющим на производительность, надежность и стоимость. Понимая ключевые параметры, ссылаясь на международные стандарты, такие как ISO 7913 или DIN 2095, и применяя практические методы спецификации и проверки, инженеры могут гарантировать, что их пружины соответствуют функциональным требованиям без переплаты за ненужную точность. Всегда тесно сотрудничайте с производителем пружин для установления достижимых допусков, которые балансируют качество и экономичность.
Для профессиональной помощи с вашими индивидуальными требованиями к пружинам свяжитесь с нашей командой в [Company Name] для получения комплексной консультации по допускам и бесплатного расчета стоимости.
