Топ-7 методов контроля качества для штампованных металлических деталей
В конкурентном мире штамповки металла поддержание строгого контроля качества — это не просто необходимость, а стратегическое преимущество. Производите ли вы крупносерийные автомобильные компоненты или прецизионные медицинские детали, надежность операций штамповки напрямую влияет на удовлетворенность клиентов и эффективность работы. В этой статье рассматриваются 7 лучших методов контроля качества, используемых лидерами отрасли, чтобы гарантировать, что каждая деталь штамповки соответствует строгим стандартам. От проверки размеров до верификации материалов — эти методы помогают минимизировать дефекты, сократить отходы и обеспечить стабильные результаты. Давайте рассмотрим основные практики контроля качества, которые могут повысить качество вашей штамповки.

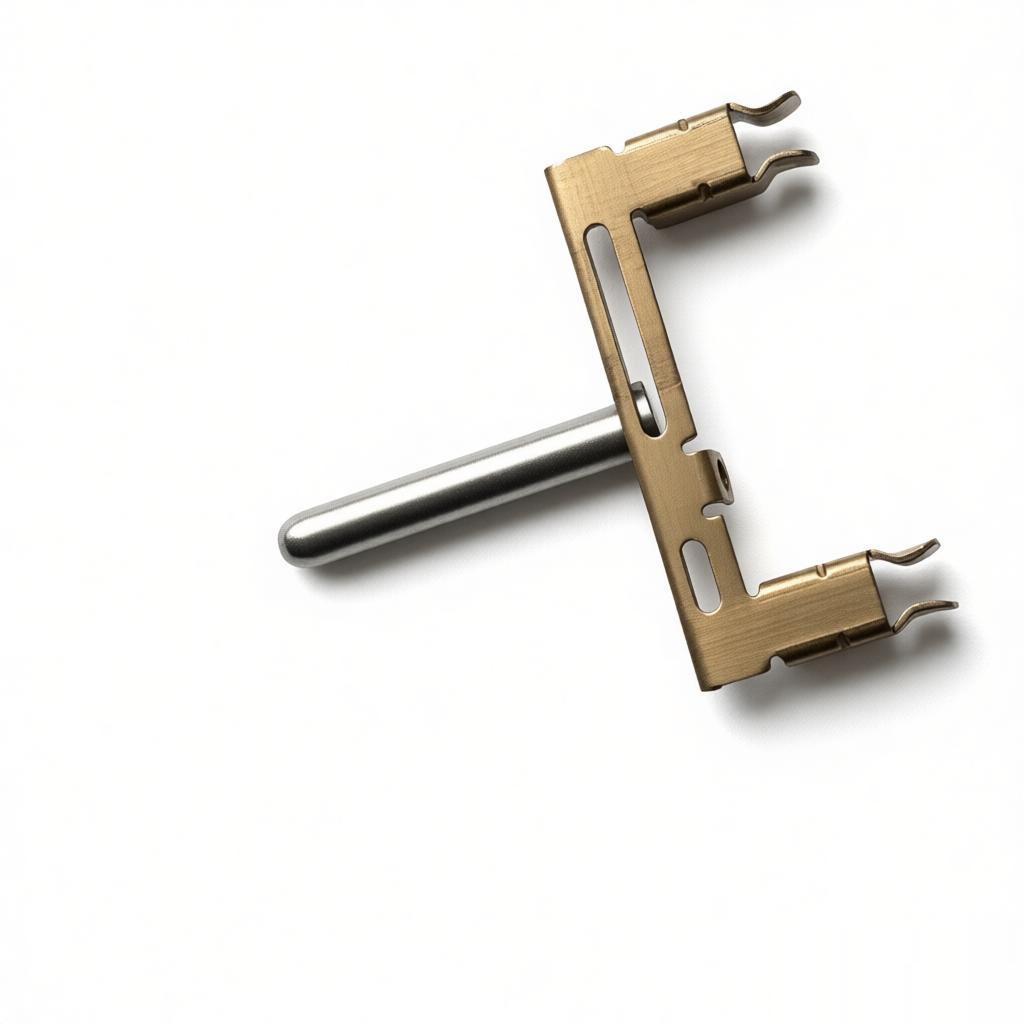

1. Внутрипроцессный контроль размеров с помощью КИМ и калибров «Проход/Непроход»
Точность размеров — основа качества штамповки металла. Внутрипроцессный контроль включает проверку критических размеров на протяжении всего процесса штамповки — сразу после вырубки, формовки или пробивки — с использованием таких инструментов, как координатно-измерительные машины (КИМ) и специальные калибры «Проход/Непроход». КИМ обеспечивают высокоточные 3D-измерения, зондируя ключевые элементы и проверяя их соответствие CAD-моделям. Калибры «Проход/Непроход» позволяют быстро проводить проверку на годность отверстий, пазов и контуров, что дает возможность немедленно принять корректирующие меры.
Интеграция этих проверок на каждой станции снижает риск массового производства деталей, не соответствующих спецификациям. Например, штампованный кронштейн со смещенными отверстиями может привести к отказам при сборке. Выявляя отклонения на ранней стадии, производители могут в реальном времени корректировать зазор штампа или параметры пресса. Этот метод не только повышает точность, но и поддерживает бережливое производство за счет минимизации доработок и брака.
2. Визуальный контроль на наличие дефектов поверхности и заусенцев
Качество поверхности напрямую влияет как на эстетику, так и на функциональность. Визуальный контроль, усиленный оптическими системами, такими как камеры машинного зрения, сканирует детали на наличие царапин, вмятин, обесцвечивания и заусенцев. Заусенцы, в частности, представляют собой острые края, которые могут привести к травмам или помешать сборке. Автоматизированные системы зрения могут обнаруживать дефекты микронного уровня на высоких скоростях, отмечая любые аномалии для ручной проверки.
Помимо машинного зрения, ручная выборочная проверка под увеличением остается распространенной для критически важных компонентов. Например, электрические контакты требуют идеально гладких поверхностей для обеспечения надежной проводимости. Сочетание автоматизированных и визуальных проверок гарантирует, что дефекты поверхности будут обнаружены до того, как детали попадут на последующие этапы или к заказчику. Такой двойной подход обеспечивает как скорость, так и тщательность.
3. Сертификация материалов и прослеживаемость
Качество начинается с сырья. Каждая партия металлических рулонов или листов должна сопровождаться сертификатом завода-изготовителя (MTR) с указанием химического состава, механических свойств и термообработки. Штамповочные предприятия проверяют эти сертификаты на соответствие требованиям проекта, особенно для высокопрочных сплавов или специализированных материалов, таких как нержавеющая сталь или латунь. Системы прослеживаемости присваивают уникальные номера партий каждому рулону, отслеживая их по всей производственной цепочке.
Если дефект проявится позже, прослеживаемость позволяет производителям изолировать затронутую партию и отозвать только конкретные детали, а не все запасы. Для таких отраслей, как аэрокосмическая или медицинская, такая прослеживаемость обязательна. Внедрение сканирования штрих-кодов или RFID на этапах приемки, хранения и подачи в пресс гарантирует, что в производство не попадет неутвержденный материал. Этот метод защищает от подмены материала и обеспечивает соответствие спецификациям заказчика.
4. Испытание крутящего момента для крепежных элементов
Многие штампованные детали включают резьбовые крепежи, вставки гаек или самозаклинивающиеся шпильки. Испытание крутящим моментом проверяет, что эти элементы выдерживают заданные усилия затяжки без срыва резьбы или ослабления. С помощью калиброванных динамометрических ключей или автоматических тестеров крутящего момента операторы прикладывают заданный крутящий момент и измеряют угол поворота или удерживающую силу.
Например, штампованная автомобильная панель с приваренными гайками должна удерживать болт с моментом 20 Н·м. Чрезмерный момент может вызвать повреждение резьбы, а недостаточный — ослабление. Испытания момента часто сочетаются с тестами на выдавливание или вырыв, чтобы убедиться, что крепеж остается надежным под нагрузкой. Регулярная калибровка моментных инструментов необходима для поддержания точности. Этот метод критически важен для деталей, связанных с безопасностью, таких как компоненты шасси или точки заземления.
5. Испытания на твердость для контроля структурной целостности
Твердость материала коррелирует с износостойкостью и прочностью. Испытания по Роквеллу (HRB/HRC) и Бринеллю (HB) обычно применяются к штампованным деталям, чтобы подтвердить, что материал не был переработан или неправильно термообработан. Например, глубокая вытяжка может вызвать деформационное упрочнение, изменяя пластичность. Испытания на твердость образцов гарантируют, что конечное изделие сохраняет требуемые механические свойства.
Портативные твердомеры позволяют проводить быстрые проверки в цехе, а лабораторные приборы обеспечивают точные показания для сертификации. Для крупносерийного производства типичен статистический отбор проб (например, одна деталь в час). Если твердость отклоняется, это может указывать на износ штампа, неправильный материал или изменения температуры процесса. Корректирующие действия, такие как смена смазки или регулировка скорости пресса, могут восстановить стабильность. Испытания на твердость незаменимы для деталей, подверженных усталости или ударам.
6. Статистическое управление процессами (SPC) для непрерывного улучшения
SPC использует данные в реальном времени от измерений — таких как диаметр отверстия или угол изгиба — для построения графиков производительности процесса. Контрольные карты (например, X-bar и R-карты) отображают тренды, сдвиги или выбросы, которые сигнализируют о потенциальных проблемах до появления дефектов. Отслеживая ключевые характеристики продукта, операторы могут своевременно обнаружить износ инструмента, изменение материала или нестабильность пресса.
Например, если прогрессивный штамп начинает производить слегка увеличенные отверстия, на SPC-диаграмме будет виден постепенный дрейф. Операторы могут отрегулировать зазор штампа или запланировать профилактическое обслуживание. Такой проактивный подход сокращает брак и время простоя. SPC также предоставляет объективные данные для исследований возможностей процесса (Cpk), доказывая клиентам, что процесс стабилен и способен. Внедрение SPC требует обучения и инструментов сбора данных, но долгосрочная отдача в качестве и эффективности значительна.
7. Первичная инспекция детали (FAI) и документация PPAP
Перед началом полного производства проводится всесторонняя первичная инспекция детали (FAI) на начальной продукции из новых или модифицированных штампов. FAI проверяет все размеры, качество поверхности, свойства материала и функциональные требования в соответствии с чертежом и спецификациями заказчика. Результаты документируются в отчете, который включает измерения, фотографии и сертификаты. Многие отрасли также требуют пакеты документов по процессу утверждения производства деталей (PPAP), особенно для автомобильных или медицинских клиентов.
FAI служит базой для проверки того, что инструмент и процесс могут производить соответствующие детали. Любые несоответствия должны быть исправлены до начала массового производства. Этот метод минимизирует риск крупномасштабных дефектов и укрепляет доверие с клиентами. Тщательная FAI может включать до 30+ измерений на деталь с использованием КИМ, оптических компараторов и других инструментов. Это самый строгий этап контроля качества и часто первое, что проверяет инженер по качеству при аудите.
Заключение
– Внедрение комбинации этих семи методов контроля качества создает надежную основу для поставки высококачественных деталей штамповки металла. От проверки размеров в реальном времени до отслеживаемости материалов и статистического мониторинга — каждый метод играет уникальную роль в предотвращении дефектов и обеспечении стабильности. Для производителей инвестиции в эти практики не только сокращают отходы и переделки, но и укрепляют отношения с клиентами благодаря надежным, прецизионным компонентам. Применяя многоуровневый подход к качеству, ваши операции штамповки могут достичь мировых стандартов и превзойти конкурентов.
