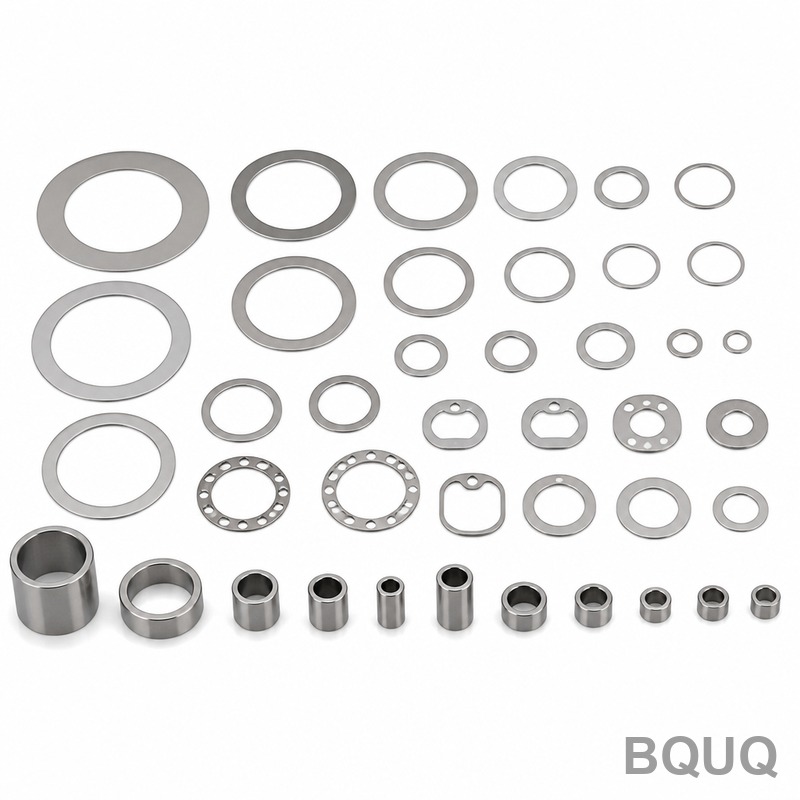

Каковы основные сферы применения алюминиевой штамповки помимо автомобилестроения?
Штамповка алюминия — это высокоскоростной процесс массового производства, позволяющий изготавливать легкие, коррозионностойкие и электропроводящие компоненты с допусками до ±0,05 мм, что делает его предпочтительным выбором для отраслей от бытовой электроники до аэрокосмической промышленности. Хотя автомобильный сектор обеспечивает 45% мирового спроса на штамповку алюминия, эта технология сейчас критически важна для производства радиаторов в инфраструктуре 5G, корпусов аккумуляторов в системах хранения энергии и конструкционных рам в дронах и робототехнике. BQUQ, имеющая 20-летний опыт в области обработки с ЧПУ и штамповки металла в Дунгуане, поставляет эти компоненты со сроками изготовления от 15 дней для серийного производства.
Какие отрасли внедряют штамповку алюминия наиболее высокими темпами?
Самыми быстрорастущими потребителями вне автомобильной отрасли являются секторы бытовой электроники (28% годового роста), возобновляемой энергетики (22% годового роста) и медицинского оборудования (18% годового роста). В бытовой электронике штамповка алюминия используется для производства корпусов смартфонов, шарнирных пластин ноутбуков и внутренних ЭМИ-экранов толщиной от 0,3 мм до 3,0 мм. Медицинский сектор использует штампованный алюминий для хирургических лотков и рам медицинского оборудования, используя преимущества стерилизуемости металла и снижения веса (до 40% легче аналогов из нержавеющей стали). Энергетический сектор полагается на штампованные алюминиевые шины и ребра радиаторов для солнечных инверторов и систем управления батареями, где электропроводность 37,7 x 10^6 См/м имеет решающее значение.
Как штамповка алюминия соотносится с обработкой на ЧПУ для легких деталей?
Для крупносерийных деталей (свыше 10 000 штук) штамповка алюминия обеспечивает снижение себестоимости единицы продукции на 60-80% по сравнению с обработкой на ЧПУ. Типичный штампованный алюминиевый кронштейн стоит $0,15-0,40 за штуку при объеме 50 000 единиц, тогда как та же деталь, обработанная из заготовки, стоит $2,50-4,00 за штуку. Однако штамповка требует инвестиций в оснастку в размере $8 000-35 000 на штамп, тогда как ЧПУ не требует затрат на оснастку, но время цикла составляет 3-8 минут на деталь против 0,5-2 секунд на ход при штамповке. Штамповка достигает допусков ±0,05 мм для плоских элементов и ±0,10 мм для формовочных изгибов, что достаточно для 90% конструкционных применений, тогда как ЧПУ обеспечивает ±0,01 мм для критических сопрягаемых поверхностей.
Какие алюминиевые сплавы лучше всего подходят для штамповки вне автомобильной отрасли?
Наиболее распространенными сплавами являются 5052-H32, 6061-T6 и 1100-O, каждый из которых служит различным инженерным требованиям. Сплав 5052-H32 обладает отличной усталостной прочностью (предел текучести 195 МПа) и коррозионной стойкостью, что делает его идеальным для корпусов морской электроники и наружных телекоммуникационных шкафов. Сплав 6061-T6 обеспечивает более высокую прочность (предел текучести 276 МПа) и используется для каркасов дронов и рам робототехники, где критически важна структурная целостность при динамических нагрузках. Сплав 1100-O — это алюминий чистотой 99%, обеспечивающий максимальную теплопроводность (222 Вт/м·К) для ребер радиаторов в светодиодном освещении и силовой электронике. Для применений, требующих анодирования, сплавы 5052 и 6061 дают однородные оксидные слои толщиной 10-25 мкм.
Почему штамповка алюминия является предпочтительным методом производства радиаторов?
Штамповка позволяет производить радиаторы с гофрированными ребрами плотностью 8-12 ребер на дюйм и высотой ребер до 50 мм, достигая соотношения площади поверхности к объему в 3-5 раз выше, чем у экструдированных профилей. Процесс штамповки позволяет производить алюминиевые ребра толщиной 0,2 мм, которые максимизируют рассеивание тепла при заданном весе — критический фактор для базовых станций 5G, генерирующих до 200 Вт тепла на модуль. Штампованные радиаторы с основанием из 6061-T6 и ребрами из 1100-O достигают значений теплового сопротивления 0,15-0,30 °C/Вт по сравнению с 0,40-0,60 °C/Вт для эквивалентных литых конструкций. Процесс также позволяет создавать интегрированные монтажные лапки и стойки, исключая вторичные сварочные операции.
Сколько стоит оснастка для проектов штамповки алюминия?
Стоимость оснастки зависит от сложности детали, толщины материала и требуемого объема производства и варьируется от $5 000 для простых плоских заготовок до $60 000 для прогрессивных штампов с 8-10 позициями. Базовый вырубной штамп для плоской алюминиевой прокладки (50 x 50 мм, толщина 0,5 мм) стоит $5 000-8 000 со сроком изготовления 3 недели. Прогрессивный штамп для сложного ребра радиатора с жалюзийными элементами (100 x 80 мм, толщина 0,8 мм) стоит $25 000-40 000 со сроком изготовления 6 недель. Для крупносерийного производства свыше 500 000 деталей оправдан многослайдовый штамп стоимостью $45 000-60 000, поскольку он снижает себестоимость детали до $0,05-0,10 и сохраняет допуски ±0,03 мм в течение всего срока службы инструмента — 2-5 миллионов ходов.
Какие допуски и качество поверхности может обеспечить штамповка алюминия?
Стандартная штамповка алюминия обеспечивает допуски ±0,10 мм для линейных размеров и ±0,15 мм для радиусов изгиба, тогда как прецизионная штамповка с чистовой вырубкой достигает ±0,02 мм на диаметрах отверстий и контурах кромок. Качество поверхности варьируется от 0,8 Ra (грубая вырубка) до 0,2 Ra (чистовая вырубка с заглаженными кромками), что подходит для видимых потребительских изделий без дополнительной обработки. Для повышения коррозионной стойкости и улучшения внешнего вида штампованные детали могут быть анодированы по стандарту MIL-A-8625 Type II или III, достигая твердости оксидного слоя 60-70 по шкале Роквелла C. Плоскостность поддерживается на уровне 0,05 мм на 100 мм длины для деталей толщиной менее 2,0 мм, что критически важно для базовых пластин радиаторов.
| Материал | Предел текучести (МПа) | Теплопроводность (Вт/м·К) | Типичная толщина (мм) | Стоимость за кг (USD) | Типичное применение |
| 1100-O | 34 | 222 | 0,3-2,0 | $2,80 | Ребра радиаторов, ЭМИ-экраны |
| 5052-H32 | 195 | 138 | 0,5-4,0 | $3,20 | Морская электроника, телекоммуникационные шкафы |
| 6061-T6 | 276 | 167 | 0,8-6,0 | $3,50 | Рамы дронов, робототехника, конструкционные кронштейны |
| 7075-T6 | 503 | 130 | 1,0-5,0 | $5,80 | Высокопрочные аэрокосмические и оборонные компоненты |
Как штамповка алюминия снижает общую стоимость в производстве электроники?
Штамповка алюминия исключает до 70% вторичных операций по сравнению с обработанными или литыми деталями, напрямую снижая общую стоимость владения. Штампованный шарнирный кронштейн ноутбука интегрирует монтажное отверстие, центрирующий выступ и резьбообразующий элемент в одном штампе, сокращая время сборки с 4 минут до 1,5 минут на единицу. Процесс также производит детали, близкие к конечной форме, с коэффициентом использования материала 85-90% против 30-40% при обработке на ЧПУ, что существенно при ценах на алюминий $2,80-5,80 за кг. Штампованные алюминиевые детали на 100% пригодны для вторичной переработки, а стоимость лома $1,20-1,50 за кг дополнительно компенсирует затраты на материал при крупносерийном производстве.
Может ли штамповка алюминия заменить экструзию или литье под давлением в каких-либо применениях?
Да, штамповка алюминия заменяет экструзию и литье под давлением в применениях, требующих тонких стенок (менее 1,0 мм), высокой размерной стабильности или объемов производства свыше 20 000 единиц в год. Экструдированные профили имеют минимальную толщину стенки 1,5 мм и не могут достичь штамповочных допусков ±0,05 мм, тогда как литье под давлением создает пористость, требующую пропитки для герметичных применений. Штампованные алюминиевые корпуса для блоков питания достигают толщины стенки 0,8 мм со снижением веса на 35% по сравнению с литыми аналогами, без затрат на литейную форму в размере $10 000-15 000. Однако для деталей со сложной 3D-геометрией или внутренними каналами литье под давлением или экструзия остаются необходимыми, поскольку штамповка ограничена 2,5D-формовкой.
Каков срок изготовления прототипов и серийной штамповки алюминия?
Прототипная штамповка с использованием мягкой оснастки (штампы из алюминия или киркзита) требует 5-10 рабочих дней для партий 50-500 деталей, при себестоимости детали $1,50-3,00. Серийная твердая оснастка (штамповая сталь D2) требует 4-6 недель на изготовление и 1-2 недели на утверждение образцов, после чего серийные партии 10 000-500 000 деталей отгружаются в течение 15-30 дней. BQUQ предлагает услугу быстрого прототипирования с использованием штампов, изготовленных на ЧПУ, которые производят детали с 95% допусков финального серийного производства, что позволяет провести валидацию конструкции до вложения средств в полную оснастку. Для срочных требований доступна ускоренная услуга прототипирования за 48 часов для простых плоских деталей размером до 150 x 150 мм.
Часто задаваемые вопросы
Может ли штамповка алюминия обеспечить жесткие допуски для прецизионной электроники?
Да, прецизионная штамповка алюминия с чистовой вырубкой обеспечивает допуски ±0,02 мм на диаметрах отверстий и ±0,05 мм на общих размерах, что достаточно для большинства применений в электронике. Для более жестких допусков ниже ±0,01 мм рекомендуется дополнительная обработка на ЧПУ критических сопрягаемых поверхностей.
Каков минимальный объем заказа для штамповки алюминия?
Минимальный объем заказа для серийной штамповки обычно составляет 5 000 штук, хотя BQUQ предлагает прототипные партии 50-500 деталей с использованием мягкой оснастки. Для получения цены ниже $0,10 за штуку требуется заказ от 100 000 единиц.
Какая толщина алюминия лучше всего подходит для штамповки ребер радиаторов?
Для ребер радиаторов оптимальная толщина составляет 0,2-0,4 мм, поскольку это обеспечивает баланс между тепловыми характеристиками и формуемостью. Более тонкие ребра (0,15 мм) возможны, но имеют более высокий процент разрывов — 3-5% при штамповке, что увеличивает затраты на брак.
Насколько быстрее процесс штамповки алюминия по сравнению с обработкой?
Прогрессивный штамповочный пресс работает со скоростью 100-300 ходов в минуту, производя одну готовую деталь за ход, что в 100-500 раз быстрее обработки на ЧПУ. Партия из 10 000 деталей завершается за 1-2 дня работы пресса против 3-4 недель на одном станке с ЧПУ.
Требует ли штампованный алюминий дополнительной обработки для коррозионной стойкости?
Необработанный алюминий естественным образом образует оксидный слой толщиной 4-5 нанометров, но для наружного или морского применения рекомендуется анодирование до 10-25 мкм. Хроматное конверсионное покрытие (MIL-DTL-5541) является более экономичной альтернативой для внутренних применений, добавляя $0,02-0,05 на деталь.
Можно ли сваривать или клепать штампованные алюминиевые детали с другими компонентами?
Да, штампованные алюминиевые детали легко свариваются методами TIG или лазерной сварки, хотя для сплавов 5052 и 6061 требуется присадочная проволока 5356 для предотвращения трещин. Самопробивающие заклепки и клинчинг предпочтительны для соединения штампованного алюминия с разнородными металлами, поскольку они избегают ослабления зоны термического влияния.
Каков максимальный размер детали для штамповки алюминия?
Максимальный практический размер детали составляет 600 x 600 мм с толщиной до 6,0 мм, что ограничено усилием пресса (200-600 тонн) и размером штампа. Для более крупных деталей следует использовать штамповку алюминия секциями с последующим соединением или переходить на обработку с ЧПУ или листовую штамповку.
