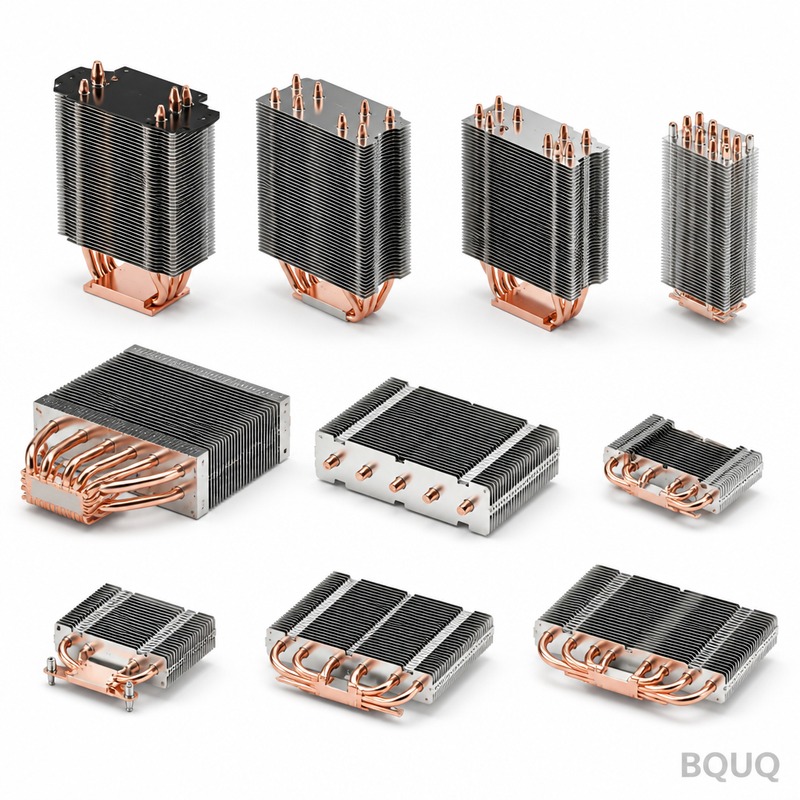

Что такое радиатор с естественной конвекцией? Руководство по проектированию пассивного охлаждения

Радиатор с естественной конвекцией — это пассивный компонент управления температурой, который рассеивает тепло исключительно за счет воздушного потока, создаваемого выталкивающей силой, без использования вентиляторов или насосов. Он основан на принципе, что теплый воздух поднимается вверх, создавая непрерывную естественную тягу, которая уносит тепло от оребренной поверхности. Это руководство содержит инженерные спецификации, данные о производительности и правила проектирования для внедрения охлаждения естественной конвекцией в приложениях, где критически важны надежность, бесшумность и нулевое потребление энергии.

Как на самом деле работает охлаждение естественной конвекцией?

Естественная конвекция работает за счет градиента плотности между нагретым и окружающим воздухом. Когда основание радиатора нагревается, оно нагревает прилегающий слой воздуха, снижая его плотность и заставляя подниматься вверх. Более холодный и плотный воздух поступает снизу или с боков, чтобы заменить его, устанавливая непрерывный цикл циркуляции. Движущая сила количественно выражается числом Грасгофа (Gr), которое для типичных корпусов электроники находится в диапазоне от 10^4 до 10^7, что указывает на ламинарный и ранний переходный режимы течения. В отличие от принудительной конвекции, которая может достигать коэффициентов теплопередачи 50–250 Вт/м²К, коэффициенты естественной конвекции значительно ниже, обычно 2–15 Вт/м²К. Это означает, что площадь поверхности радиатора должна быть в 5–20 раз больше, чем у эквивалента с вентиляторным охлаждением, чтобы рассеивать ту же тепловую нагрузку.

Каковы типичные пределы производительности и значения теплового сопротивления?

Хорошо спроектированный радиатор с естественной конвекцией может рассеивать от 0,5 Вт до 50 Вт, в зависимости от размеров и ориентации. Для стандартного экструдированного алюминиевого профиля размером 200 мм x 100 мм x 40 мм с шагом ребер 10 мм тепловое сопротивление переход-окружающая среда обычно составляет от 1,5 °C/Вт до 3,5 °C/Вт. В следующей таблице приведены измеренные справочные данные для распространенных конфигураций в условиях естественной конвекции при температуре окружающей среды 25 °C.

Эти значения предполагают черное анодирование поверхности (коэффициент излучения 0,85) и вертикальную ориентацию монтажа. Горизонтальная ориентация снижает производительность на 20–30% из-за нарушения путей воздушного потока.

Как рассчитать шаг и высоту ребер для оптимальной производительности?

Оптимальный шаг ребер для естественной конвекции следует корреляции Эленбааса, где идеальный зазор (b) составляет приблизительно 10,5 мм для ребра высотой 25 мм при разнице температур 75 °C. Более точно, зазор между ребрами должен быть рассчитан так, чтобы пограничные слои соседних ребер не сливались, что задушило бы воздушный поток. Для алюминиевых ребер с повышением температуры на 50 °C выше температуры окружающей среды рекомендуемый шаг ребер составляет 6–12 мм, при этом оптимальным для большинства применений является диапазон 8–10 мм. Высота ребра не должна превышать 10-кратный зазор между ребрами; за этим соотношением верхняя часть ребра становится неэффективной, поскольку воздух уже достиг температуры, близкой к температуре окружающей среды. Толщина ребра должна составлять 1,5–3 мм для экструдированного алюминия, балансируя стоимость материала и эффективность теплопроводности. Распространенная ошибка — использование шага ребер для принудительной конвекции (2–4 мм) в конструкции с естественной конвекцией, что снижает тепловые характеристики до 40%.

Какие материалы обеспечивают наилучшую теплопроводность для пассивных радиаторов?

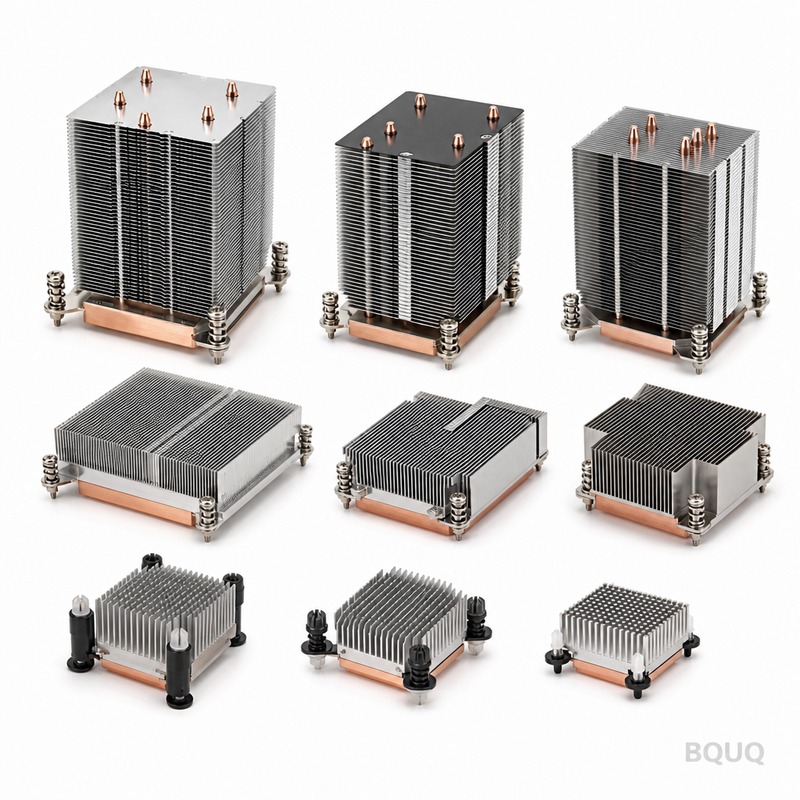

Алюминий 6063-T5 является отраслевым стандартом для радиаторов с естественной конвекцией благодаря превосходному балансу теплопроводности (201 Вт/м·К), возможности экструзии и стоимости примерно 4–6 долларов США за килограмм. Медь обеспечивает 385 Вт/м·К, что примерно на 90% лучше проводит тепло, но стоит 12–15 долларов США за килограмм и в 3,3 раза плотнее, что значительно увеличивает вес и стоимость. Для высокопроизводительных применений иногда собирают медные радиаторы с алюминиевыми ребрами, используя тепловой эпоксидный клей или механическое крепление, достигая 80–90% производительности цельной меди при 60% веса. Более дешевой альтернативой является литой под давлением алюминий ADC12 (96 Вт/м·К), подходящий для сложных геометрий, но требующий на 20–30% большей площади поверхности для соответствия производительности экструдированного алюминия. Графитовые материалы (150–400 Вт/м·К в плоскости) появляются для применений с плоскими пластинами, но не являются экономически эффективными для трехмерных оребренных структур. Для большинства промышленных электронных устройств рекомендуется алюминий 6063-T5 с черным анодированным покрытием, поскольку анодирование увеличивает коэффициент излучения с 0,04 до 0,85, улучшая лучистую теплопередачу на 15–25%.

Как обработка поверхности и цвет влияют на лучистое рассеивание тепла?

Лучистая теплопередача составляет 20–35% от общего рассеивания тепла при естественной конвекции, что делает обработку поверхности критически важной. Полированная алюминиевая поверхность с коэффициентом излучения 0,04–0,09 почти не излучает тепло, заставляя конвекцию справляться со всей нагрузкой. Черный анодированный алюминий (коэффициент излучения 0,85–0,90) является отраслевым стандартом, увеличивая общее рассеивание тепла на 25–35% по сравнению с голым металлом. Порошковое покрытие матовым черным достигает аналогичного коэффициента излучения (0,85–0,92), но добавляет толщину 30–50 мкм, что может увеличить тепловое сопротивление на 0,1–0,3 °C/Вт из-за более низкой теплопроводности покрытия. Прозрачное анодирование дает минимальное улучшение (коэффициент излучения 0,15–0,30) и не рекомендуется для пассивного охлаждения. Обработка поверхности также влияет на накопление пыли; текстурированные поверхности задерживают частицы, которые могут образовывать изолирующий слой толщиной 0,1–0,5 мм и со временем ухудшать производительность на 10–15%. Для наружных или запыленных сред укажите гладкое анодированное покрытие с периодическими интервалами очистки.

Когда следует выбирать радиатор со строгаными ребрами вместо экструдированного или с клееными ребрами?

Экструдированные алюминиевые радиаторы являются наиболее экономичным вариантом для естественной конвекции: стоимость оснастки составляет 1500–3000 долларов США, а минимальный объем заказа — 500 штук. Максимальное соотношение высоты ребра к зазору ограничено примерно 10:1, что ограничивает плотность ребер. Радиаторы со строгаными ребрами используют процесс резания, который позволяет получать ребра высотой до 40 мм с зазорами всего 2,5 мм, обеспечивая до 40% большую площадь поверхности на единицу площади основания, чем экструдированные конструкции; стоимость оснастки выше — 5000–10000 долларов США, а цена за штуку для типичных размеров составляет 8–20 долларов США. Радиаторы с клееными ребрами, где отдельные ребра приклеиваются эпоксидным клеем к базовой пластине, позволяют смешивать материалы (медные ребра на алюминиевом основании) и достигать плотности ребер до 18 ребер на дюйм, но эпоксидный шов добавляет 0,5–1,0 °C/Вт теплового сопротивления. Для естественной конвекции, в частности, воздушный поток ограничен выталкивающей силой, поэтому чрезвычайно плотные ребра не помогают; идеальным является зазор 6–12 мм. Выбирайте экструдированные для объемов более 1000 штук и стандартных геометрий, строганые — для высокопроизводительных требований с высотой ребер более 30 мм, а клееные — только когда смешение материалов необходимо.

Каковы наиболее распространенные ошибки проектирования в системах пассивного охлаждения?

Самая частая ошибка — горизонтальный монтаж радиатора, который снижает производительность естественной конвекции на 30–50%, поскольку нагретый воздух не может свободно подниматься от ребер. Вторая критическая ошибка — размещение радиатора слишком близко к стенке корпуса; требуется минимальный зазор 10–15 мм над кончиками ребер, чтобы воздух мог выходить, а свежий воздух поступать. В-третьих, проектировщики часто игнорируют сопротивление растеканию тепла от источника; IGBT (биполярный транзистор с изолированным затвором) мощностью 50 Вт, сосредоточенный на площади 20 мм x 20 мм, требует толщины основания не менее 8–12 мм для эффективного распределения тепла по массиву ребер, иначе ребра вблизи источника перегреваются, а внешние остаются холодными. В-четвертых, использование шага ребер для принудительной конвекции (2–4 мм) в конструкции с естественной конвекцией снижает воздушный поток и увеличивает тепловое сопротивление на 30–40%. Наконец, игнорирование системного пути воздушного потока — например, блокировка вентиляционных отверстий или размещение радиатора ниже по потоку от горячего компонента — может повысить эффективную температуру окружающей среды на 10–20 °C, вдвое сокращая запас производительности радиатора.

Как можно точно спрогнозировать производительность естественной конвекции?

Вычислительная гидродинамика (CFD) является наиболее точным методом: современное программное обеспечение достигает согласия в пределах 5–10% с экспериментальными измерениями для естественной конвекции. Для предварительных оценок эмпирическая корреляция для вертикальных плоских пластин и оребренных массивов: Nu = 0,59 × (Gr × Pr)^0,25 для ламинарного потока, где Nu — число Нуссельта, Gr — число Грасгофа, а Pr — число Прандтля (0,71 для воздуха). Эта корреляция действительна для чисел Рэлея (Ra = Gr × Pr) от 10^4 до 10^9. Более простое эмпирическое правило: для вертикально установленного алюминиевого радиатора тепловое сопротивление в °C/Вт приблизительно равно 250, деленным на общую площадь поверхности в квадратных сантиметрах, при условии повышения температуры на 50 °C. Например, радиатор с общей площадью поверхности 500 см² будет иметь расчетное сопротивление 0,5 °C/Вт. Всегда применяйте коэффициент запаса 10–20% для реальных условий, включая неравномерный воздушный поток, ограничения корпуса и повышенную температуру окружающей среды выше 50 °C.

Заключение

Радиаторы с естественной конвекцией являются надежным решением охлаждения, не требующим обслуживания, для применений мощностью до 50 Вт, при условии правильного выбора геометрии ребер, материала, обработки поверхности и ориентации монтажа. Ключевые инженерные параметры: шаг ребер 6–12 мм, соотношение высоты ребра к зазору менее 10:1, черный анодированный алюминий с коэффициентом излучения выше 0,85 и вертикальная ориентация с зазором не менее 10 мм. При соблюдении этих правил правильно подобранный радиатор может достичь теплового сопротивления 1,5–3,5 °C/Вт с предсказуемой производительностью. Для помощи в проектировании вашего пассивного охлаждения, включая тепловое моделирование, разработку прототипов и серийное производство, обратитесь к инженерной команде BQUQ для получения коммерческого предложения в течение 12 часов.
