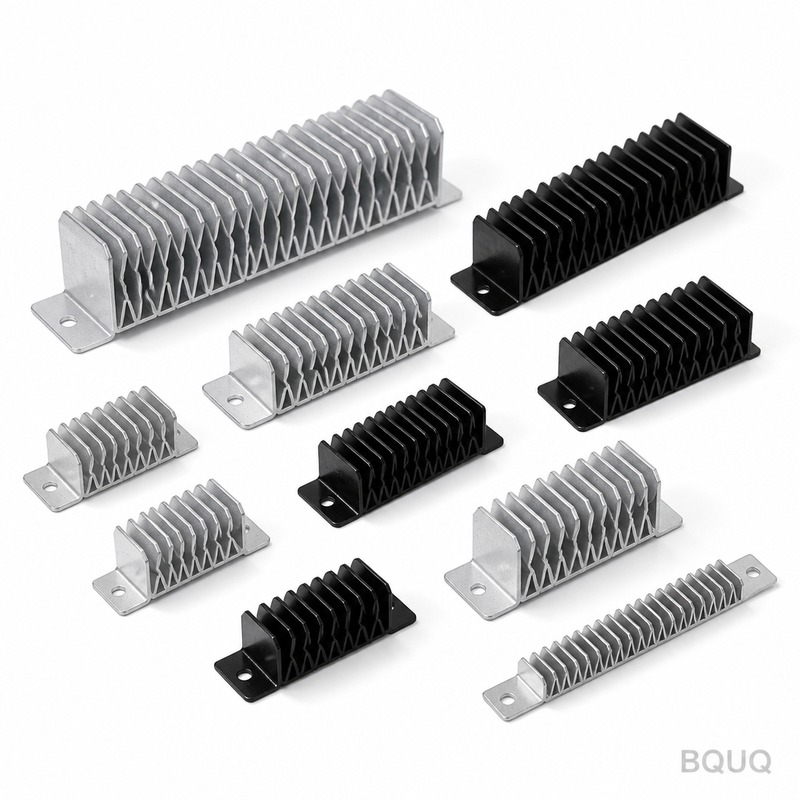

Что такое штамп и как изготавливаются штампы?
Штамп — это прецизионный инструмент из закаленной стали или твердого сплава, который преобразует плоский листовой металл в конкретные трехмерные формы посредством операции высокого давления на прессе, с типичными производственными допусками от +/-0,05 мм до +/-0,13 мм. Он функционирует как негативная полость формы, которая вырезает, гнет или формует металл с помощью комплекта пуансона и матрицы, где пуансон движется вниз в матрицу при давлении от 30 до 1200 тонн. Штампы проектируются и изготавливаются в ходе многоэтапного процесса, включающего CAD-проектирование, обработку на станках с ЧПУ, проволочную электроэрозионную обработку, термообработку и сборку, со сроками изготовления от 4 до 12 недель в зависимости от сложности.

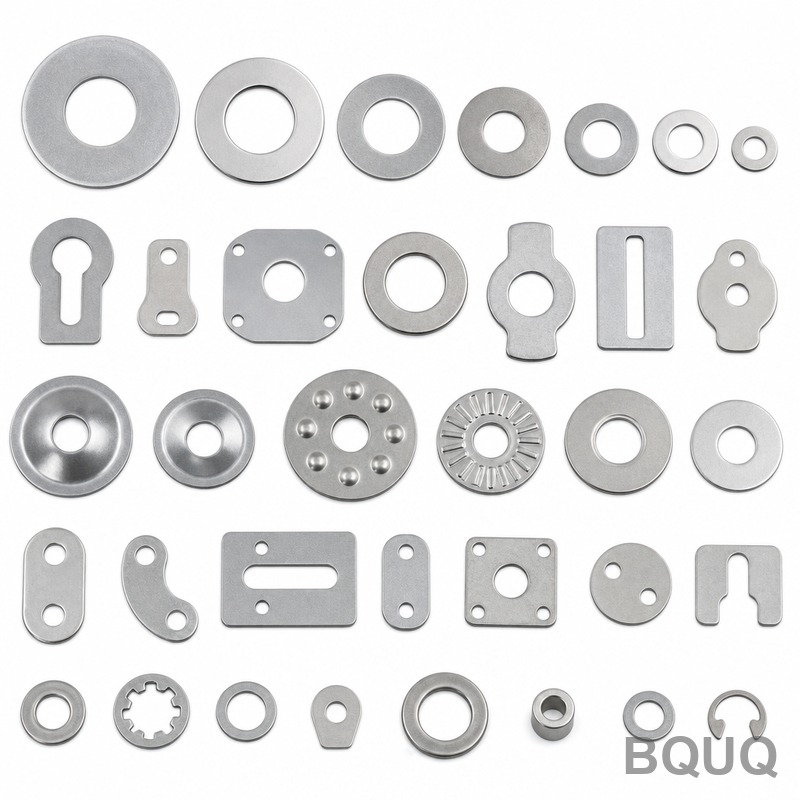

Каковы основные типы штампов?
Штампы классифицируются на четыре основные категории по методу работы: однооперационные штампы, последовательные (прогрессивные) штампы, трансферные штампы и совмещенные (комбинированные) штампы. Однооперационный штамп выполняет одну операцию за ход пресса, такую как вырубка или пробивка, и является самым простым и экономичным вариантом для мелкосерийного производства объемом до 10 000 деталей. Прогрессивные штампы являются наиболее распространенными для крупносерийного производства, имея несколько позиций в одном комплекте штампа, где полоса металла последовательно продвигается через каждую позицию, выполняя резку, гибку и формовку за один цикл хода со скоростью от 300 до 800 ходов в минуту. Трансферные штампы перемещают отдельные детали между позициями с помощью механических захватов или трансферной системы, подходят для крупных деталей длиной более 150 мм, в то время как совмещенные штампы выполняют несколько операций на одной позиции, например, одновременную вырубку и пробивку, с типичным суммарным биением 0,01 мм.
Какие материалы используются для изготовления штампов?
Материалы для штампов выбираются на основе объема производства, материала обрабатываемой детали и требуемой износостойкости, при этом на рынке доминируют инструментальные стали. Для мелко- и среднесерийного производства (до 100 000 деталей) стандартными являются инструментальные стали D2 и A2, обеспечивающие твердость 58-62 HRC после термообработки и хорошую вязкость для гибки и неглубокой формовки. Для крупносерийного производства, превышающего 500 000 деталей, обычно используются быстрорежущая сталь M2 или порошковые стали, такие как ASP23, которые достигают твердости 62-66 HRC и выдерживают абразивный износ от нержавеющей стали или высокопрочных сплавов. Твердосплавные штампы, состоящие из карбида вольфрама со связующим кобальтом 6-12%, применяются для экстремальных серий свыше 2 миллионов деталей, обеспечивая твердость 88-92 HRA и срок службы в 10-30 раз дольше, чем у инструментальной стали, хотя и при более высокой стоимости в 3-5 раз. Для штамповки алюминия часто достаточно более мягкой штамповой стали, такой как O1 с твердостью 55-60 HRC, в то время как штамповка пружинной стали требует использования M2 или порошковой стали для предотвращения налипания.
Каковы основные компоненты штампа?
Штамп состоит из нескольких взаимозависимых компонентов, которые работают вместе для производства точных деталей, каждый со своими требованиями к допускам. Пуансон и матрица (втулка) являются режущими или формообразующими элементами, при этом пуансон входит в отверстие матрицы с зазором от 5% до 10% толщины материала на сторону для операций резки и почти с нулевым зазором для чистовой вырубки. Штамповый блок включает верхнюю и нижнюю плиты, обычно изготовленные из чугуна или кованой стали, которые выравнивают пуансон и матрицу с помощью направляющих колонок с точностью +/-0,005 мм. Прижимная плита (съемник), которая может быть жесткой или подпружиненной, снимает деталь с пуансона после формовки, прикладывая усилие съема, составляющее 10-20% от тоннажа штамповки. Направляющие штифты, втулки и износостойкие пластины поддерживают выравнивание полосы в пределах +/-0,025 мм, в то время как пружины или газовые цилиндры с азотом обеспечивают давление для формовки и съема, причем азотные системы обеспечивают более постоянное усилие от 1500 до 5000 фунтов на кв. дюйм. Опорные блоки (пятки) и износостойкие пластины направляют верхнюю плиту во время хода, предотвращая боковое отклонение при высоких тоннажах.
Как проектируется и разрабатывается штамп?
Проектирование штампа начинается с детального анализа геометрии детали, толщины материала и требуемых допусков с использованием CAD-программ, таких как AutoCAD или SolidWorks, для создания 3D-модели штампа в сборе. Инженер рассчитывает усилие резки по формуле F = L x t x S, где L — длина среза в мм, t — толщина материала в мм, а S — предел прочности на срез в Н/мм², с типичными значениями для мягкой стали 345 Н/мм² и для нержавеющей стали 600 Н/мм². Затем оптимизируется раскрой полосы для минимизации отходов материала, достигая коэффициента использования материала от 65% до 85% для прогрессивных штампов, при этом шаг подачи рассчитывается как ширина детали плюс толщина перемычки, составляющая от 1,5 до 3 толщин материала. Для сложных операций формовки выполняется анализ методом конечных элементов (FEA) для прогнозирования пружинения, которое для высокопрочных сталей может составлять от 2 до 8 градусов, и для моделирования распределения напряжений с целью предотвращения трещин. Этап проектирования обычно занимает от 1 до 4 недель для прогрессивного штампа, при этом проводятся проверки DFM (технологичность конструкции) для выявления потенциальных проблем, таких как острые углы, глубокая вытяжка или чрезмерное утонение.
Как изготавливаются и обрабатываются штампы?
Процесс изготовления начинается с черновой обработки блоков штампа с помощью фрезерования на станках с ЧПУ, удаляя 70-80% материала с отожженных заготовок инструментальной стали, с последующей термообработкой до заданной твердости. После термообработки, которая включает аустенитизацию при 1010-1090°C с последующей закалкой в масле или на воздухе и двойным отпуском при 200-540°C, компоненты штампа подвергаются прецизионному шлифованию для достижения плоскостности в пределах 0,005 мм на 100 мм. Проволочная электроэрозионная обработка (EDM) используется для сложных контуров и острых внутренних углов, достигая допусков +/-0,005 мм и шероховатости поверхности от 0,2 до 0,4 мкм Ra, со скоростью резки 20-40 мм²/мин для инструментальной стали толщиной 50 мм. Фрезерование на станках с ЧПУ твердосплавными концевыми фрезами при частоте вращения шпинделя 8000-15000 об/мин обрабатывает окончательные профили с допусками +/-0,01 мм, после чего следует ручная полировка и слесарная доводка для удаления следов обработки и достижения требуемой шероховатости поверхности, обычно 0,4-0,8 мкм Ra на формообразующих поверхностях. Наконец, штамп собирается на штамповом блоке с тщательной регулировкой и подгонкой для обеспечения идеального выравнивания, а затем испытывается на штамповочном прессе, где пробные детали проверяются, а штамп окончательно настраивается путем итеративных корректировок в течение 50-200 пробных ходов.
Каковы затраты и сроки изготовления штампов?
Стоимость штампов значительно варьируется в зависимости от типа, размера и сложности: цены варьируются от нескольких тысяч долларов за простые однооперационные штампы до более 500 000 долларов США за крупные трансферные штампы. В таблице ниже приведены справочные цены и сроки изготовления для распространенных типов штампов:
| Тип штампа | Типичный размер детали (мм) | Диапазон стоимости (USD) | Срок изготовления (недель) | Объем производства (деталей) |
| Однооперационный штамп | до 150 x 150 | 3 000 - 15 000 | 2 - 4 | 1 000 - 100 000 |
| Прогрессивный штамп | до 300 x 300 | 20 000 - 80 000 | 4 - 8 | 100 000 - 5 000 000 |
| Совмещенный штамп | до 200 x 200 | 8 000 - 25 000 | 3 - 5 | 10 000 - 500 000 |
| Трансферный штамп | до 600 x 600 | 80 000 - 500 000 | 8 - 12 | 500 000 - 10 000 000 |
| Твердосплавный прогрессивный штамп | до 200 x 200 | 60 000 - 150 000 | 6 - 10 | 2 000 000 - 20 000 000 |
Основными факторами стоимости являются количество позиций (каждая позиция добавляет 3 000-8 000 USD), сложность операций формовки (глубокая вытяжка требует дополнительных компонентов штампа), твердость материала обрабатываемой детали (нержавеющая сталь требует более качественных материалов штампа) и требуемый допуск (допуск жестче +/-0,05 мм увеличивает время шлифовки и электроэрозионной обработки на 30-50%). Общая стоимость владения включает техническое обслуживание, при этом типичная перешлифовка режущих кромок требуется каждые 50 000-100 000 ходов и стоит 500-2 000 USD за одну заточку.
Когда производителю следует выбирать прогрессивные штампы вместо других типов?
Прогрессивные штампы являются оптимальным выбором, когда годовой объем производства превышает 100 000 деталей, деталь имеет несколько элементов, которые можно расположить на одной полосе, а максимальный размер детали составляет менее 300 мм. Они обеспечивают самую низкую себестоимость детали при больших объемах, со скоростью штамповки 200-600 деталей в минуту, снижая стоимость единицы изделия до 0,01-0,10 USD за деталь по сравнению с 0,50-2,00 USD при механической обработке. Однако для малых объемов ниже 10 000 деталей более экономичным является однооперационный штамп или механическая обработка на станках с ЧПУ с лазерной резкой или гидроабразивной резкой, поскольку инвестиции в оснастку не могут быть амортизированы. Для очень крупных деталей размером более 500 мм предпочтительны трансферные штампы, поскольку обращение с полосой становится непрактичным, а для простых плоских деталей с одним отверстием самым быстрым и экономически эффективным решением является совмещенный штамп. Инженерное решение также должно учитывать сложность детали: прогрессивные штампы обрабатывают до 20-30 позиций с допусками +/-0,05 мм, в то время как трансферные штампы обеспечивают большую гибкость для глубокой вытяжки и сложных трехмерных форм.
Как обслуживать штамп и продлить срок его службы?
Правильное техническое обслуживание может продлить срок службы штампа с типичных 500 000 ходов до более 2 миллионов ходов, снижая общую стоимость оснастки на деталь на 60-80%. Ежедневное обслуживание включает очистку поверхности штампа сжатым воздухом для удаления металлической стружки, проверку износа режущих кромок и нанесение смазки на направляющие колонки и износостойкие пластины. Плановое техническое обслуживание проводится каждые 50 000-100 000 ходов и включает разборку, визуальный осмотр с помощью лупы или микроскопа и измерение критических размеров с использованием КИМ (координатно-измерительной машины) для обнаружения износа, превышающего 0,02 мм. Режущие кромки перешлифовываются, когда высота заусенца на штампованных деталях превышает 0,05 мм, при этом перешлифовка удаляет 0,1-0,3 мм с поверхности, и штамп обычно можно перешлифовывать 5-15 раз до замены вставок. Хранение в сухом помещении с ингибитором ржавчины при температуре 20-25°C и влажности ниже 50% предотвращает коррозию, при этом штампы следует размещать на деревянных или пластиковых подставках, чтобы избежать контакта стальных поверхностей с влагой.
Раздел FAQ
В чем разница между пуансоном и матрицей в штамповке?
Пуансон — это мужской компонент, который движется вниз и прикладывает усилие к металлу, в то время как матрица — это женский компонент с отверстием заданной формы, в которое входит пуансон. Зазор между ними, обычно составляющий 5-10% толщины материала на сторону, определяет качество резки и состояние кромки. Для операций формовки пуансон вдавливает металл в полость матрицы для создания изгибов или форм глубокой вытяжки.
Как долго служит штамп?
Стандартный штамп из инструментальной стали выдерживает от 500 000 до 1 000 000 ходов до капитального ремонта, в то время как твердосплавные штампы могут превышать 5 000 000 ходов. Срок службы штампа зависит от штампуемого материала: алюминий менее абразивен, чем нержавеющая сталь, а также от частоты технического обслуживания. При правильной перешлифовке и обслуживании штамп может работать 5-10 лет в условиях непрерывного производства.
Можно ли отремонтировать или модифицировать штамп?
Да, штампы можно ремонтировать сваркой, повторной механической обработкой или заменой изношенных вставок, при этом типичная стоимость ремонта составляет 10-25% от первоначальной стоимости штампа. Модификации для изменения геометрии детали возможны, но ограничены и обычно требуют новых пуансонов, матриц или формовочных секций. Существенные изменения конструкции, затрагивающие более 30% геометрии детали, обычно требуют изготовления нового штампа.
Какие допуски можно получить при штамповке?
Стандартные допуски штамповки составляют +/-0,10 мм для операций резки и +/-0,20 мм для операций формовки. Прецизионная штамповка с использованием прогрессивных штампов может достигать +/-0,02 мм, особенно для позиций отверстий, в то время как чистовое вырубание обеспечивает допуски +/-0,01 мм. На допуски влияет толщина материала: более тонкие материалы позволяют достигать более жестких допусков, а также условия работы пресса, такие как выравнивание и скорость.
Каков минимальный радиус гиба при штамповке?
Минимальный радиус гиба для большинства стальных сплавов равен толщине материала, в то время как более мягкие материалы, такие как алюминий, можно гнуть с радиусом 0,5 толщины. Для высокопрочных сталей с пределом прочности выше 800 МПа минимальный радиус увеличивается до 2-3 толщин материала для предотвращения растрескивания. Больший радиус снижает концентрацию напряжений и улучшает размерную стабильность.
Сколько стоит изготовить штамп?
Простые однооперационные штампы стоят от 3 000 до 15 000 USD, в то время как прогрессивные штампы варьируются от 20 000 до 80 000 USD. Сложные трансферные штампы для автомобильных кузовных панелей могут стоить от 200 000 до 500 000 USD и более. Стоимость оправдана низкой себестоимостью детали при больших объемах, обычно достигая точки безубыточности по сравнению с механической обработкой при объеме около 5 000-20 000 деталей.
Какова максимальная толщина материала, которую можно штамповать?
Стандартные штамповочные прессы обрабатывают материал толщиной от 0,05 мм до 6 мм для большинства применений, при этом более толстые материалы до 12 мм возможны на мощных прессах. Более толстые материалы требуют более крупных прессов и штампов с более прочной конструкцией, что значительно увеличивает стоимость оснастки. Процессы горячей штамповки могут обрабатывать материал толщиной до 25 мм, но при повышенных температурах 900-950°C.
Эта статья охватила определение, типы, материалы, компоненты, проектирование, изготовление, стоимость и обслуживание штампов, предоставив полный инженерный справочник для выбора и спецификации штамповой оснастки. В BQUQ мы изготовили более 2 000 штампов за последние 20 лет, имея собственные возможности по проектированию, обработке на станках с ЧПУ, проволочной электроэрозионной обработке и испытаниям, что гарантирует изготовление ваших штампов с соблюдением самых высоких стандартов точности. Наша инженерная команда предлагает бесплатный анализ DFM и услугу по расчету стоимости в течение 12 часов для всех проектов штампов, поэтому вы можете получить точные цены и сроки изготовления в течение одного рабочего дня. Свяжитесь с нами по адресу sc@bquq.com или WhatsApp +86 13713157787, или посетите www.bquq.com, чтобы обсудить ваши требования к штампам с нашими инженерами по применению.
