Почему у радиаторов есть рёбра? Расстояние между рёбрами: объяснение для инженеров

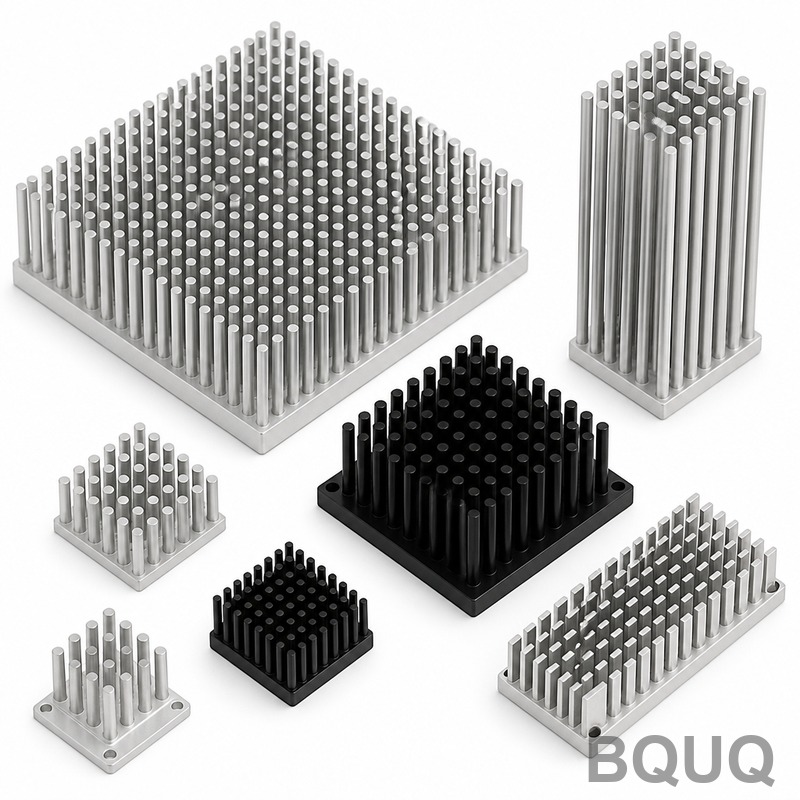

Радиаторы имеют ребра для экспоненциального увеличения площади поверхности, доступной для конвективного теплообмена, что позволяет компактному алюминиевому или медному корпусу рассеивать мощность, которая в противном случае расплавила бы полупроводниковый переход. Расстояние между ребрами не является произвольным; это расчетный компромисс между максимальным увеличением площади поверхности и обеспечением естественного или принудительного потока воздуха для отвода тепла без образования застойного пограничного слоя. Для типичного 100-ваттного кулера процессора ребра увеличивают эффективную площадь охлаждения примерно с 30 см² до более чем 8000 см², что представляет собой 260-кратное улучшение способности отвода тепла.

Физика эффективности ребер: площадь поверхности против сопротивления воздушному потоку

Основное уравнение, определяющее производительность радиатора, — это закон охлаждения Ньютона: Q = h × A × ΔT, где Q — рассеиваемая мощность в ваттах, h — коэффициент конвективной теплопередачи (Вт/м²·К), A — площадь открытой поверхности, а ΔT — разница температур между поверхностью ребра и окружающим воздухом. Ребра существуют исключительно для увеличения A. Однако коэффициент h не является независимым от геометрии: когда ребра расположены слишком плотно, сопротивление воздушному потоку возрастает, снижая локальную скорость воздуха и резко уменьшая h.

Для среды с естественной конвекцией (без вентилятора) оптимальное расстояние между ребрами обычно составляет 6–10 мм. Для принудительной конвекции с вентилятором 2000–4000 об/мин оптимальное расстояние снижается до 2–4 мм. Радиаторы BQUQ, обработанные на станках с ЧПУ, стабильно выдерживают допуски на толщину ребра ±0,05 мм и допуски на расстояние между ребрами ±0,1 мм, что критически важно, поскольку ошибка в 0,5 мм в расстоянии может снизить воздушный поток на 15% и увеличить тепловое сопротивление на 8–12%.

Теория пограничного слоя: почему ребра не могут касаться друг друга

Когда воздух обтекает плоскую поверхность, образуется вязкий пограничный слой. Вблизи поверхности ребра скорость воздуха равна нулю; постепенно она увеличивается до скорости свободного потока. Толщина пограничного слоя растет вдоль длины ребра. Если расстояние между ребрами меньше удвоенной толщины пограничного слоя, слои сливаются, и воздух в зазоре становится застойным. Эта «мертвая зона» действует как изолятор, фактически сводя на нет вклад ребра.

Для ребра высотой 25 мм в условиях естественной конвекции толщина пограничного слоя у вершины ребра составляет приблизительно 3–5 мм. Поэтому расстояние менее 6 мм при пассивном охлаждении вызывает быстрое ухудшение характеристик. При принудительной конвекции с потоком воздуха 3 м/с толщина пограничного слоя снижается до 1–2 мм, что позволяет уменьшить расстояние. Данные теплового моделирования BQUQ показывают, что радиатор длиной 100 мм с расстоянием между ребрами 3 мм и воздушным потоком 40 CFM достигает теплового сопротивления 0,32°C/Вт, тогда как тот же радиатор с расстоянием 1,5 мм достигает лишь 0,41°C/Вт — на 28% хуже из-за удушения воздушного потока.

Оптимизация расстояния между ребрами: реальные цифры для типовых сценариев

В следующей таблице приведены проверенные проектные параметры BQUQ для экструдированных и обработанных на ЧПУ алюминиевых радиаторов (сплав 6063-T5, теплопроводность 201 Вт/м·К). Эти значения основаны на целевой температуре перехода не более 85°C и температуре окружающей среды 25°C.

Обратите внимание, что расстояние 10 мм для герметичных корпусов учитывает лучистый теплообмен, который становится доминирующим, когда конвекция почти отсутствует. В этом случае ребра действуют в первую очередь для увеличения площади излучающей поверхности, а более плотное расстояние блокировало бы пути инфракрасного излучения.

Влияние материала и производства на геометрию ребер

Алюминий 6063-T5 является стандартом для 90% производства радиаторов BQUQ, поскольку он хорошо экструдируется, имеет достаточную теплопроводность и стоит $2,80–$3,50 за кг. Медь (C11000, 398 Вт/м·К) используется только при критических ограничениях по пространству, так как она стоит $12–$15 за кг и в 3,2 раза плотнее, что увеличивает вес и сложность производства. Для высокообъемных штампованных радиаторов BQUQ использует алюминий 1050 (222 Вт/м·К) толщиной 0,5–1,0 мм, но штамповка ограничивает высоту ребра соотношением 3:1, тогда как обработка на ЧПУ может достигать 10:1 и выше.

Радиаторы со строгаными ребрами (вырезанные из цельного блока) позволяют получить толщину ребра до 0,4 мм с расстоянием 1,2 мм, достигая максимальной плотности площади поверхности. Однако оснастка для строгания стоит $5000–$8000 за конструкцию, что делает этот метод экономичным только для объемов свыше 5000 штук. Экструзионные матрицы стоят $1200–$2500, но имеют минимальную толщину ребра 1,0 мм и расстояние 1,5 мм. Для прототипных объемов менее 100 штук BQUQ рекомендует обработку на ЧПУ из заготовки, которая не имеет ограничений по минимальному расстоянию, но стоит $8–$15 за штуку для типичного радиатора 100×100×40 мм по сравнению с $2–$4 за экструдированный.

Практические правила проектирования расстояния между ребрами

Правило 1: Для естественной конвекции никогда не устанавливайте расстояние между ребрами менее 6 мм, если только радиатор не ориентирован вертикально с ребрами, выровненными по вектору гравитации, что позволяет использовать эффект тяги. Правило 2: Для принудительной конвекции рассчитайте число Рейнольдса (Re = ρ·v·L/μ). Если Re превышает 5000 на входе в ребра, расстояние можно уменьшить на 20% без потери производительности. Правило 3: Высота ребра не должна превышать 10-кратное расстояние между ребрами для экструдированных конструкций, поскольку металл основания между ребрами проводит тепло в боковом направлении, и за пределами этого соотношения кончики ребер вносят менее 5% от общего теплообмена. Правило 4: Всегда добавляйте зазор 1–2 мм между кончиками ребер и любой стенкой корпуса; в противном случае пограничный слой на стенке сольется с пограничным слоем на кончике ребра, создавая мертвую зону.

Инженеры BQUQ заметили, что распространенная ошибка в радиаторах, спроектированных заказчиками, — это слишком малое расстояние для фактической характеристики вентилятора. Осевой вентилятор 40 мм с номинальным свободным потоком 10 CFM падает до всего 4 CFM при работе против радиатора с расстоянием 1,5 мм, что фактически делает вентилятор бесполезным. Правильный подход — запросить кривую статического давления вентилятора и пересечь ее с кривой перепада давления радиатора, которую наша тепловая команда моделирует в ANSYS Icepak для каждого индивидуального проекта.

Влияние геометрии ребер на стоимость и сроки поставки

Расстояние между ребрами напрямую влияет на стоимость производства через износ оснастки и скорость экструзии. Более плотное расстояние (<2,0 мм) увеличивает давление в матрице на 40%, сокращая срок службы матрицы с 50 000 до 30 000 кг экструдированного алюминия. Время обработки на ЧПУ масштабируется линейно с количеством зазоров между ребрами: радиатор с 20 ребрами требует 21 проход резания, а с 40 ребрами — 41 проход, удваивая время цикла с 12 до 24 минут на деталь. Стандартный срок поставки BQUQ для экструдированных радиаторов с индивидуальным расстоянием между ребрами составляет 15–18 дней, включая изготовление матрицы, тогда как прототипы, обработанные на ЧПУ, отправляются за 5–7 дней. Для срочных итеративных конструкций наша служба быстрой обработки может поставить 10 штук оребренного радиатора 100×100×25 мм за 72 часа по цене $45 за штуку, включая анодирование поверхности (черное, толщиной 8–12 мкм, которое повышает коэффициент излучения с 0,08 до 0,85 и снижает лучистое тепловое сопротивление на 30%).

Советы в формате FAQ для инженеров

Какое минимальное расстояние между ребрами может обработать BQUQ? Мы выдерживаем допуск ±0,05 мм вплоть до расстояния 0,8 мм с толщиной ребра 0,5 мм. Ниже этого значения алюминиевое ребро становится слишком хрупким для обращения и вибрации при эксплуатации. Как выбрать расстояние для модуля IGBT мощностью 200 Вт? Используйте принудительный воздух со скоростью не менее 4 м/с, установите расстояние между ребрами 2,5–3,0 мм, высоту ребра 40–50 мм и толщину основания 8 мм для распределения тепла до того, как оно достигнет ребер. Должны ли ребра быть вертикальными или горизонтальными? Вертикальные ребра с потоком воздуха снизу вверх дают на 15–20% лучшую производительность естественной конвекции. Для горизонтальных ребер увеличьте расстояние на 30% для компенсации. Можно ли смешивать расстояния между ребрами на одном радиаторе? Да, но это редко дает преимущества. Более плотный массив ребер вблизи источника тепла и более широкое расстояние по краям добавляет сложности без измеримого выигрыша, поскольку боковая проводимость основания выравнивает температуру.

Заключение

Ребра радиатора существуют для умножения площади поверхности, но их расстояние определяет, участвует ли эта площадь в охлаждении или становится теплоизолированной застойным воздухом. Оптимальное расстояние между ребрами является функцией скорости воздушного потока, высоты ребра и толщины пограничного слоя, при этом естественная конвекция требует 6–10 мм, а принудительная — 2–4 мм. Ошибка даже в 0,5 мм может ухудшить тепловые характеристики на 10–15%, превращая маргинальную конструкцию в отказ в полевых условиях. 20-летний опыт BQUQ в обработке на ЧПУ и тепловом моделировании позволяет нам изготавливать ребра с точностью ±0,05 мм и подтверждать производительность с помощью CFD-анализа до начала резки металла. Если у вас есть требование к радиатору с необычной плотностью мощности или ограничениями по воздушному потоку, пришлите нам свой механический чертеж и тепловой бюджет. Наша инженерная команда ответит рекомендацией по расстоянию между ребрами, отзывом по DFM и твердым ценовым предложением в течение 12 часов. Отправьте файлы по электронной почте на sc@bquq.com или свяжитесь с нами в WhatsApp по номеру +86 13713157787. Посетите www.bquq.com, чтобы ознакомиться с нашими тематическими исследованиями по тепловому проектированию и производственными возможностями.
