Краткий ответ: закрепляйте резьбовые и накатанные детали по среднему диаметру резьбы или по гладкой базовой поверхности, но никогда — по вершинам резьбы или вершинам накатки. Для типичной резьбовой шпильки M6 цанга 5C или ER, расточенная до номинального наружного диаметра, будет контактировать только с вершинами резьбы и оставит на них следы; цанга, расточенная до среднего диаметра (около 5,35 мм для M6), или специальная цанга для наружной резьбы с соответствующей формой резьбы обеспечивает полный контакт по боковым сторонам профиля. Поддерживайте усилие зажима на нижней границе диапазона цанги и ожидайте полное радиальное биение 0,01–0,02 мм на хорошем патроне. BQUQ рассчитывает стоимость изготовления цанг с индивидуальной расточкой за 12 рабочих часов.

Резьбовые и накатанные детали — классическая ловушка при закреплении. Они выглядят как простой круглый пруток, поэтому их загружают в стандартную цангу с круглой расточкой, а на выходе получают смятые вершины резьбы, отполированные вершины накатки или деталь, которая провернулась и была забракована. Проблема не в цанге — а в несоответствии между расточкой, предназначенной для гладкого цилиндра, и поверхностью, которая намеренно не является гладкой.

Это руководство описывает, как выбирать и задавать цанги для резьбовых и накатанных деталей, какое усилие зажима безопасно и где находятся реальные ограничения.

Почему стандартные цанги с круглой расточкой не подходят для резьбовых деталей?

Стандартная цанга с круглой расточкой шлифуется до номинального диаметра с узким диапазоном зажима, обычно ±0,05 мм до ±0,1 мм в зависимости от размера. Она рассчитана на полный контакт по окружности с гладкой цилиндрической поверхностью. Когда вы вставляете резьбовую шпильку, контакт перестаёт быть окружным — он превращается в серию точечных контактов на вершинах резьбы.

Из этого следуют три вещи:

• Площадь контакта резко уменьшается. Профиль резьбы 60° на шпильке M6 имеет плоские вершины шириной примерно 0,1–0,2 мм. Вместо полного зажима на 360° вы получаете винтовую линию контакта.
• Локальные пики напряжений. Одно и то же усилие зажима концентрируется на доле площади, поэтому материал вершин пластически деформируется. На мягких материалах — латунь, алюминий, автоматная сталь — вершины заметно сплющиваются при усилиях, которые были бы совершенно безопасны для гладкого прутка.
• Зажим ненадёжен при крутящем моменте. Поскольку цанга не садится на истинный диаметр, деталь может провернуться или вырваться под нагрузкой резания. Операторы компенсируют это перетяжкой, что усиливает следы.

Накатанные детали ведут себя так же, за исключением того, что «вершины» — это вершины накатки, которые часто твёрже основного материала и действуют как напильник по расточке цанги. За несколько сотен циклов стандартная цанга, используемая на накатанных деталях, покажет видимые полосы износа.

Какие есть практические варианты закрепления?

Существуют четыре рабочих подхода, и правильный зависит от того, на какой стадии обработки находится деталь и какие поверхности всё ещё критичны.

1. Зажим по гладкой базовой поверхности

Самый простой и обычно лучший ответ: спроектируйте деталь с гладким цилиндрическим участком — хвостовиком, буртиком или предварительно обточенным диаметром — и зажимайте там. Это стандартная практика для резьбовых крепежей, фитингов и шпилек. Цанга остаётся стандартной с круглой расточкой, биение предсказуемо, специальная оснастка не требуется.

Если у детали нет гладкой базовой поверхности, спросите, можно ли добавить её к заготовке. Гладкий поясок длиной 3–5 мм почти ничего не стоит на швейцарском или автоматном станке и полностью устраняет проблему.

2. Зажим по среднему диаметру резьбы

Для деталей, где резьба — единственная доступная поверхность, цанга, расточенная до среднего диаметра, даёт контакт по боковым сторонам профиля, а не по вершинам. Для резьбы M6 × 1,0 средний диаметр составляет приблизительно 5,35 мм; цанга, расточенная до этого размера, контактирует с боковыми сторонами резьбы на гораздо большей площади, чем расточка 6 мм.

Компромисс в том, что расточки по среднему диаметру привязаны к конкретной резьбе. Цанга, расточенная под M6, не будет правильно держать M5 или M8, и она не сомкнётся достаточно, чтобы удерживать гладкий пруток 6 мм. Планируйте по одной цанге на каждый размер резьбы и чётко их маркируйте.

3. Цанги для наружной резьбы с соответствующей формой резьбы

Для крупносерийного производства цанга, отшлифованная с внутренним профилем резьбы, соответствующим резьбе детали, даёт наилучшее сочетание зажима и защиты поверхности. Их иногда называют цангами для наружной резьбы или цангами с резьбовой расточкой. Они поддерживают деталь по всей боковой стороне резьбы и могут быть изготовлены с входной фаской, чтобы деталь ввинчивалась в позицию, а не вдавливалась.

Это самый дорогой вариант в расчёте на цангу и наименее гибкий, но на детали с тиражом в десятки тысяч штук он обычно оправдан уже только за счёт сокращения брака.

4. Мягкие кулачки или специальное приспособление

Если резьбовой участок короткий или деталь неудобна, расточенный комплект мягких кулачков или специальное приспособление может оказаться практичнее цанги. Мягкие кулачки можно расточить на месте под форму резьбы, и их дёшево переделать при износе.

Выбор типа цанги для резьбовых и накатанных работ

В таблице ниже сравниваются распространённые семейства цанг для такого типа работ. Цифры — типичные значения, а не спецификации какого-либо конкретного бренда.

Ключевое различие — диапазон зажима. Цанга с широким диапазоном зажима (ER) гибкая, но не может обеспечить полный контакт по резьбе. Цанга, изготовленная под конкретный диаметр (5C, расточенная по среднему диаметру, цанга автоматного станка, цанга для наружной резьбы), имеет узкий диапазон, но контактирует правильно.

Какое усилие зажима безопасно?

Именно здесь происходит большинство повреждений. Безопасное усилие зависит от материала, размера резьбы и площади контакта — но принцип неизменен: используйте наименьшее усилие, которое предотвращает проскальзывание, а не наибольшее, которое может обеспечить патрон.

Эти проценты — ориентировочные отправные точки для гидравлического или пневматического патрона с регулятором давления. На ручном цанговом патроне «усилие» — это фактически момент затяжки тяги, и практическое правило — затягивать до тех пор, пока деталь не перестанет проворачиваться рукой при лёгкой нагрузке крутящим моментом, затем остановиться.

Более подробно о том, как усилие зажима взаимодействует с геометрией цанги и деформацией детали, см. в нашем руководстве по усилию зажима цанги.

Проблема диапазона зажима

Цанга, сомкнутая слишком далеко от номинального диаметра, теряет параллельность между расточкой и осью шпинделя. На резьбовой детали это проявляется как биение, которое меняется с усилием зажима. Если вы зажимаете деталь на границе диапазона зажима цанги, ожидайте ухудшения биения. В нашем руководстве по диапазону зажима цанг описано, как это измерять и контролировать.

Накатанные детали: дополнительные соображения

Накатанные поверхности изнашивают оснастку сильнее резьбы по трём причинам:

1. Накатка наклёпана. Формирование накатки наклёпывает поверхность, поэтому вершины твёрже сердцевины материала. Они истирают расточку цанги.

2. Эффективный диаметр больше заготовки. Накатанный участок измеряется больше, чем диаметр до накатки, часто на 0,2–0,5 мм в зависимости от шага. Если вы задаёте расточку цанги по диаметру заготовки, она не подойдёт.

3. Контакт — это сетка, а не линия. Ромбическая накатка контактирует с цангой в сотнях дискретных точек, каждая из которых является концентратором напряжений.

Практические решения те же, что и для резьбы — зажим по гладкой базовой поверхности, если это вообще возможно — плюс два дополнительных. Во-первых, измеряйте накатанный диаметр по вершинам, а не по заготовке, и задавайте расточку по этому размеру. Во-вторых, если накатку необходимо зажимать, используйте цангу с немного большей расточкой и мягкой, податливой вставкой, или примите, что цанга — расходный материал, и заложите бюджет на замену.

Для тонкостенных накатанных деталей доминирующий риск — деформация, а не следы. В нашей статье о цангах для тонкостенных деталей более подробно описаны поддержка расточки и пределы усилия.

Биение, повторяемость и чего ожидать

Резьбовые и накатанные детали редко нуждаются в субмикронном биении, но им нужно стабильное биение. Типичные значения на хорошо обслуживаемой оснастке:

• Стандартная цанга 5C, гладкая базовая поверхность, хороший патрон: 0,005–0,015 мм TIR
• Цанга ER, гладкая базовая поверхность, хороший патрон: 0,01–0,02 мм TIR
• Расточка по среднему диаметру на резьбе: 0,015–0,03 мм TIR (сама форма резьбы добавляет вариацию)
• Цанга для наружной резьбы, соответствующая детали: 0,01–0,02 мм TIR
• Пружинная цанга автоматного станка, изготовленная под деталь: 0,005–0,01 мм TIR

Доминирующая переменная — обычно не цанга, а патрон и шпиндель. Изношенный конус цангового патрона добавит 0,01–0,03 мм независимо от качества цанги.

Задание цанги для резьбовой или накатанной детали

Когда вы отправляете деталь изготовителю цанг, приложите:

• Чертёж с чётко обозначенной поверхностью зажима — не только общий вид детали.
• Спецификацию резьбы (например, M6 × 1,0, 6g) или спецификацию накатки (например, DIN 82 RGV 0,8).
• Измеренный диаметр по вершинам резьбы или накатки, а не номинальный.
• Материал и твёрдость детали.
• Метод зажима — ручной патрон, гидравлический, пневматический — и доступное усилие.
• Требуемое биение и место его измерения.
• Интерфейс станка — 5C, ER, серия автоматного станка, направляющая втулка швейцарского типа.

Для автоматных и швейцарских работ BQUQ изготавливает цанги для автоматных станков распространённых серий и с расточками под конкретную деталь. Для токарных работ с гидравлическим или пневматическим приводом см. наш ассортимент силовых патронов для швейцарских станков. Если вам нужен патрон и цанга как согласованный комплект, наши цанговые патроны для инструментальных оправок охватывают интерфейсы ER и 5C.

Часто задаваемые вопросы

В: Можно ли использовать стандартную цангу ER на резьбовой детали?

О: Только если вы зажимаете гладкую базовую поверхность. Цанга ER имеет широкий диапазон зажима (обычно ±0,5 мм на цангу), поэтому при смыкании на резьбе она контактирует с вершинами, а не с боковыми сторонами профиля. Это концентрирует усилие зажима, сплющивает вершины на мягких материалах и даёт ненадёжный зажим при крутящем моменте. Для зажима только по резьбе задавайте расточку по среднему диаметру или цангу для наружной резьбы.

В: Какой размер расточки указать для резьбовой шпильки M8?

О: M8 × 1,25 имеет средний диаметр приблизительно 7,19 мм. Цанга, расточенная примерно до 7,2 мм, будет контактировать с боковыми сторонами резьбы на большой площади и надёжно удерживать без смятия вершин. Цанга, расточенная до 8 мм, зажимает только вершины. Всегда уточняйте фактический класс резьбы и измеренный средний диаметр, поскольку покрытие и класс допуска сдвигают это значение.

В: Повредит ли цанга накатанную поверхность?

О: Может, потому что вершины накатки наклёпаны и контактируют с цангой в дискретных точках. Самый безопасный подход — зажимать гладкий участок. Если это невозможно, измерьте диаметр по вершинам накатки (а не по заготовке), задайте расточку по этому измерению и поддерживайте усилие зажима на нижней границе диапазона цанги.

В: Как предотвратить проскальзывание резьбовой детали под нагрузкой резания?

О: Увеличьте площадь контакта, прежде чем увеличивать усилие. Перейдите от расточки с контактом по вершинам к расточке по среднему диаметру или цанге для наружной резьбы, сократите вылет и проверьте, не используется ли цанга на границе её диапазона зажима. Если деталь всё ещё проскальзывает, реальная причина обычно в параметрах резания или геометрии инструмента, а не в закреплении.

В: Может ли BQUQ изготовить цанги под конкретную форму резьбы?

О: Да. BQUQ изготавливает цанги и цанговые патроны по чертежам заказчика на одной фабрике ISO9001 в Dongguan, включая расточки, соответствующие конкретным формам резьбы и диаметрам накатки. CNC-обработка обеспечивает ±0,005 мм там, где это требуется. Отправьте чертёж детали и спецификацию резьбы для расчёта за 12 рабочих часов; MOQ гибкий для первых образцов.

Связанные ресурсы

• О BQUQ и наших четырёх производственных линиях в Dongguan: /about/
• Цанги для автоматных станков и закрепление швейцарского типа: /auto-lathe-collets/
• Силовые патроны для швейцарских станков: /power-chucks-swiss/
• Цанговые патроны для инструментальных оправок (ER, 5C): /tool-holder-collet-chucks/
• Отраслевые тенденции в точном производстве: /industry-dynamics/
• Технические статьи и руководства по цангам: /bquq-blog/
• Примеры внедрения: /case/
• Связаться с инженерной командой: /contact/

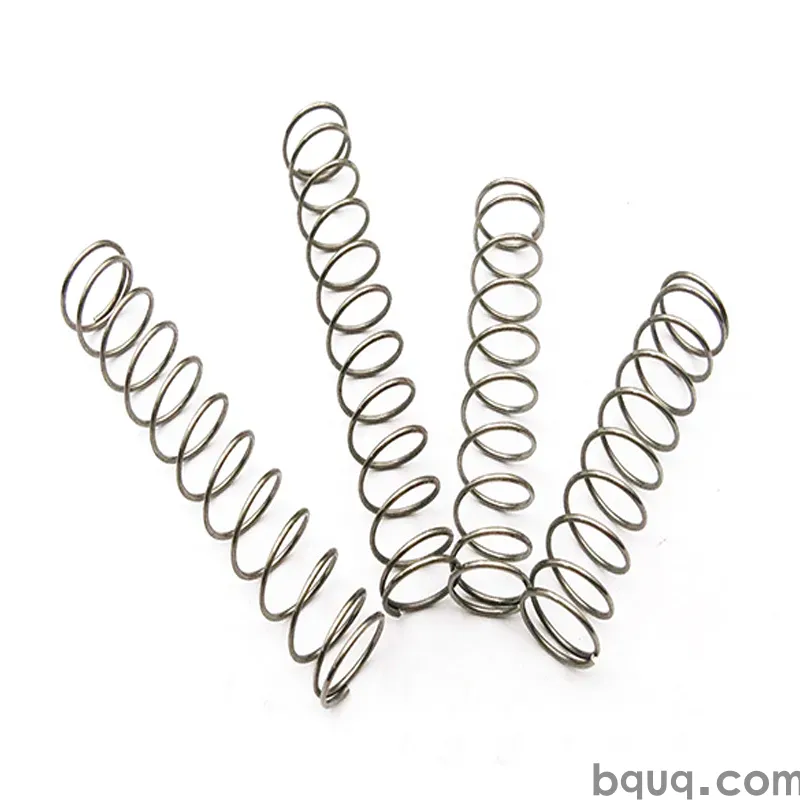

Автор — инженерная команда BQUQ. BQUQ (Dongguan) выполняет CNC-обработку (±0,005 мм), штамповку металла, изготовление пружин на заказ и производство радиаторов на одной фабрике ISO9001. Прямые поставки из Dongguan, Китай — расчёт за 12 часов: sc@bquq.com | WhatsApp +86 13713157787 | www.bquq.com
