Цанги для мягких материалов: алюминий, латунь и пластмассы

Цанги для мягких материалов: алюминий, латунь и пластмассы

Краткий ответ: для алюминия, латуни и пластмасс используйте цангу с максимально возможной площадью контакта по отверстию и минимально необходимой длиной зажима, а давление зажима ограничивайте так, чтобы материал деформировался упруго, а не пластически. На практике это означает цанги ER или 5C с допуском по отверстию около +0,02/0 мм на заготовке, биение не более 0,01 мм TIR и давление зажима на 30–50% ниже, чем для стали. Для тонкостенных или полированных деталей переходите на специальные мягкие кулачки или разжимную цангу. BQUQ ежедневно обрабатывает мягкие материалы на четырёх производственных линиях одного завода ISO9001 в Дунгуане, расчёт стоимости — за 12 рабочих часов.

Мягкие материалы — это не «простой» зажим заготовки. Алюминий 6061 имеет предел текучести около 275 МПа, латунь 360 — около 310 МПа, а ацеталь или POM — 60–70 МПа, то есть на порядок ниже, чем у стали. Цанга, которая уверенно зажимает сталь 4140, оставит на полированной поверхности алюминия след, похожий на накатку, превратит латунную втулку со стенкой 1 мм в овал или просто раздавит нейлоновую втулку. Решение не в том, чтобы «зажимать сильнее» или «зажимать слабее» по отдельности; нужно согласовать геометрию контакта, давление и состояние поверхности с пределом текучести материала.

Почему цанги оставляют следы на мягких материалах?

Цанга зажимает через кольцо из отдельных сегментов — обычно от 8 до 12 для цанги ER, 3 или 6 для пружинной цанги на автомате продольного точения. Кромка каждого сегмента концентрирует усилие. На закалённой стали контактное напряжение просто остаётся ниже предела текучести. На алюминии 6061-T6 то же напряжение локально превышает предел текучести, поэтому материал перетекает на несколько микрон в зазоры между сегментами, и деталь выходит со слабым продольным полосчатым рисунком.

На заметность этого рисунка влияют три переменные:

• Площадь контакта. Цанга с 12 сегментами распределяет нагрузку лучше, чем с 6. Цанга с полным круглым отверстием лучше шестигранного или квадратного отверстия для круглых деталей.
• Давление зажима. Любой цанговый патрон — это клин. Чрезмерная затяжка увеличивает радиальное усилие гораздо быстрее, чем улучшает зажим.
• Чистота поверхности отверстия. Зеркально полированные отверстия цанг уменьшают задиры от трения, что важно для мягких вязких сплавов и пластмасс, подверженных холодному течению.

Практическое правило: если вы видите рисунок сегментов при 10-кратном увеличении, вы уже превысили предел упругости, и деталь уже деформировалась.

Сравнение пределов текучести, определяющее каждое решение

Обратите внимание: отожжённая сталь 304 имеет более низкий предел текучести, чем алюминий 6061-T6, но оставляет гораздо меньше следов. Разница в наклёпе: нержавеющая сталь локально упрочняется под сегментом цанги и сопротивляется дальнейшему течению, тогда как алюминий и латунь продолжают деформироваться. Именно поэтому «мягкий материал» на самом деле означает «низкая скорость наклёпа».

Какой тип цанги подходит для алюминия, латуни и пластмасс?

Единой лучшей цанги нет, но для каждого семейства есть чёткая иерархия.

Цанги ER для фрезерования и вторичных операций

Цанги ER (от ER11 до ER50) — стандартный выбор для алюминия и латуни на фрезерном станке или в цанговом патроне. Они обеспечивают хорошую соосность — биение 0,01 мм TIR обычно достигается с качественной гайкой — а их конструкция с 8–12 сегментами достаточно равномерно распределяет нагрузку. Для алюминия ER32 или ER40 с полированным отверстием — надёжный выбор. Для пластмасс цанги ER работают, но только при пониженном крутящем моменте; пластмассы ползут под длительной нагрузкой, поэтому зажим может ослабнуть за длительный цикл.

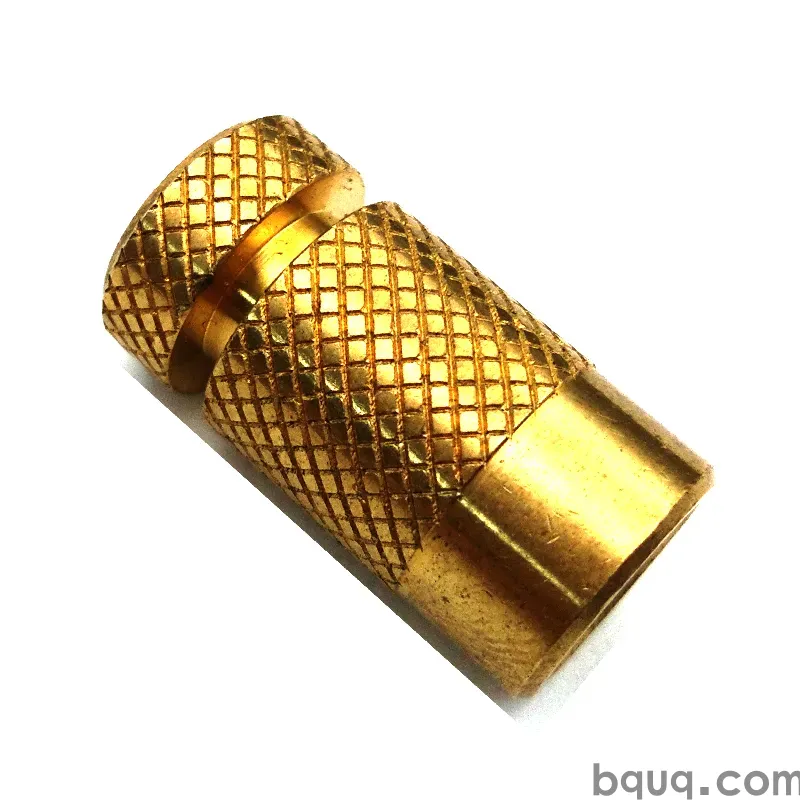

Цанги 5C для токарной обработки латуни и алюминия

Цанги 5C — классическое решение для точеных деталей из латуни и алюминия. Корпус 5C жёсткий, отверстие полностью круглое, а с аварийной или мягкой заготовкой 5C можно расточить цангу точно под диаметр детали — часто это самое большое доступное улучшение. Расточенная по размеру цанга 5C даёт почти 360° контакта вместо контакта по кромкам сегментов.

Пружинные цанги и направляющие втулки для швейцарских автоматов для мелких деталей

На швейцарских токарных автоматах направляющая втулка сама является цангой, и для мягких материалов это самый критичный элемент наладки. Твёрдосплавная или закалённая направляющая втулка с зазором 0,005–0,01 мм на латунном прутке не оставит следов; изношенная втулка с зазором 0,03 мм допустит биение прутка и создаст спиральный след. Для пластмасс на швейцарских автоматах часто применяют полимерные или бронзовые направляющие втулки.

Мягкие кулачки и разжимные цанги для чистовых поверхностей

Когда поверхность уже обработана — анодированный алюминий, полированная латунь, видимая декоративная поверхность — ни одна стандартная цанга не безопасна. Используйте цангу с мягкими кулачками, цангу с уретановым покрытием или разжимную оправку, которая зажимает изнутри отверстия. Они жертвуют соосностью и усилием зажима ради отсутствия следов.

Как настроить давление зажима для мягких материалов?

Давление — это то, где большинство цехов ошибается в обе стороны. Слишком малое давление — деталь проскальзывает, что хуже следа: это брак детали и возможное повреждение инструмента. Слишком большое — вы деформируете заготовку.

Для ручного цангового патрона «на ощупь» ненадёжно. Лучше отталкиваться от предела текучести материала и площади контакта:

1. Оцените площадь контакта. Цанга с отверстием 20 мм, зажимающая деталь длиной 25 мм, имеет примерно 1 570 мм² номинального цилиндрического контакта, но зазоры между сегментами и фаски уменьшают эффективную площадь, возможно, до 60–70% от этого значения.

2. Цельтесь в 20–35% предела текучести как контактное напряжение. Это удерживает вас в упругой зоне с запасом на вибрацию.

3. Переведите в усилие и настройте патрон. Для гидравлического или пневматического патрона это настройка давления. Для ручного патрона используйте динамометрический ключ на тяге или гайке — воспроизводимый косвенный показатель давления.

Для детали из алюминия 6061-T6 диаметром 20 мм целевое радиальное контактное напряжение около 70 МПа на эффективной площади ~1 000 мм² даёт примерно 70 кН радиального усилия, но оно распределено по всей окружности, поэтому нагрузка на сегмент остаётся приемлемой. Точное значение зависит от геометрии вашей цанги; считайте эти цифры ориентировочными начальными точками и проверяйте пробным резанием.

Практические рекомендации по давлению для разных материалов

Это относительные настройки, а не абсолютные давления. Установите базовое значение на бракованной детали, проверьте под увеличением и скорректируйте.

Что насчёт биения и соосности?

Биение важнее для мягких материалов, чем для твёрдых, по неочевидной причине: мягкая деталь отклоняется под усилием резания, а биение усиливает это отклонение. Биение 0,02 мм TIR на алюминиевой трубе со стенкой 1 мм может дать разностенность 0,05 мм после точения, потому что инструмент отжимает тонкую стенку, а не режет чисто.

Удерживайте биение на уровне 0,01 мм TIR или лучше для работ по мягким материалам. Это означает:

• Чистый, неповреждённый конус цанги — одна застрявшая стружка на конусе сбивает биение на микроны.
• Гайка, затянутая по спецификации, а не перетянутая. Перетяжка гайки ER деформирует цангу и увеличивает биение.
• Цанга, соответствующая фактическому диаметру прутка или детали, а не ближайшему номинальному размеру. Цанги ER имеют диапазон сжатия 1 мм; использование цанги 12 мм на детали 11,2 мм приведёт к плохой соосности и неравномерному зажиму.

Для тонкостенных деталей особенно важно взаимодействие биения и отклонения стенки — это доминирующий источник погрешности; смотрите наши заметки о зажиме тонкостенных деталей в цангах для полной геометрии.

Как износ цанг влияет на результаты по мягким материалам?

Изношенная цанга становится проблемой для мягких материалов раньше, чем для твёрдых. Износ проявляется как:

• Полированные или задиристые поверхности отверстия — трение растёт, следы усиливаются.
• Увеличение зазоров между сегментами — площадь контакта падает, поэтому вы компенсируете большим давлением, что оставляет больше следов.
• Износ конуса — биение увеличивается, и цанга больше не садится с повторяемостью.

Проверяйте цанги, используемые на алюминии и латуни, ежемесячно или каждые 5 000–10 000 циклов. Поднимите цангу на свет: если при вставленной детали виден просвет через зазоры между сегментами, цанга изношена. Наше руководство по характерным признакам износа цанг описывает конкретные признаки, на которые стоит обращать внимание.

Для пластмасс износ связан меньше с цангой и больше с загрязнением. Пластиковая стружка и пыль встраиваются в отверстие и действуют как абразив. Очищайте цанги между заданиями и держите отдельный комплект для пластмасс, если объём это оправдывает.

Когда стоит перейти на специальное решение для мягких материалов?

У стандартных цанг есть потолок. Переходите, если применимо любое из следующего:

• Деталь декоративная или уже обработана.
• Толщина стенки менее 1,5 мм для алюминия или латуни, или менее 3 мм для пластмасс.
• Материал — полимер низкой твёрдости, пена или композит.
• Время цикла достаточно велико, чтобы ползучесть стала фактором (обычно более 5 минут непрерывного зажима).
• Объём достаточно велик, чтобы расточенная по размеру цанга окупилась.

Специальные варианты включают заготовки 5C, расточенные по размеру, цанги с уретановым покрытием, разжимные оправки и мягкие кулачки, обработанные по профилю детали. Каждый из них обменивает время наладки на повторяемость и отсутствие следов.

Подбор решения под задачу

Имеет ли значение сам цанговый патрон?

Да, и значительно. Цанга хороша настолько, насколько хорош патрон, который её сжимает. Два фактора доминируют:

Механизм зажима. Гидравлический или пневматический патрон прикладывает усилие равномерно и повторяемо, что как раз и нужно мягким материалам. Ручной патрон с гайкой зависит от момента затяжки оператором, который варьируется. Если вы обрабатываете мягкие материалы серийно, механизированный патрон стоит инвестиций. Смотрите наш ассортимент механизированных патронов для швейцарских автоматов для компактных вариантов, используемых на станках с подвижным шпинделем.

Состояние и геометрия конуса. Цанговый патрон с изношенным или повреждённым конусом не сожмёт цангу равномерно, создавая лепестковый зажим, который оставляет следы на мягких деталях только по двум или трём сегментам. Проверяйте конус по краске при каждой смене цанги.

Для фрезерования держатель важен не меньше: цанговый патрон ER со сбалансированной гайкой и полированным отверстием даёт заметно лучшие результаты на алюминии, чем универсальный держатель.

Замечание о прутковом материале и направляющих втулках

Для работ на швейцарских автоматах по латуни и алюминию направляющая втулка — это первая точка контакта и первое место появления следов. Отверстие втулки должно точно соответствовать диаметру прутка — обычно зазор 0,005–0,01 мм для латуни, немного больше для алюминия, чтобы учесть тепловое расширение. Слишком тугая втулка заклинит и задерёт пруток; слишком свободная — пруток будет бить, создавая спиральный след и плохую соосность.

Полимерные и бронзовые втулки часто применяются для пластмасс на швейцарских автоматах. Они изнашиваются быстрее твёрдосплавных, но никогда не оставляют следов.

Как BQUQ подходит к зажиму мягких материалов

BQUQ выполняет обработку на станках с ЧПУ с точностью ±0,005 мм, штамповку металла, изготовление пружин на заказ и производство радиаторов на четырёх производственных линиях одного завода в Дунгуане по стандарту ISO9001. Заказы по мягким материалам — алюминиевые корпуса, латунные фитинги, компоненты из POM и PEEK — обычная практика, а оснастка для зажима задаётся под каждую работу, а не используется по умолчанию.

Поскольку завод работает напрямую, мы можем расточить специальную цангу под геометрию вашей детали без наценки сторонних инструментальных компаний. MOQ гибкий, поэтому мелкосерийный запуск по мягким материалам возможен, а расчёты стоимости возвращаются за 12 рабочих часов.

Часто задаваемые вопросы

В: Можно ли использовать стандартные цанги ER на алюминии без следов?

О: Да, в определённых пределах. Используйте цангу ER с полированным отверстием, подобранную под фактический диаметр детали, удерживайте биение на уровне 0,01 мм TIR и снизьте момент затяжки примерно на 35–50% по сравнению со сталью. Проверьте первую деталь при 10-кратном увеличении. Если вы видите полосы от сегментов, деталь уже деформировалась — переходите на расточенную по размеру цангу или мягкие кулачки.

В: Какая цанга лучше всего подходит для точеных деталей из латуни?

О: Цанга 5C, в идеале расточенная точно под диаметр детали, — самый надёжный выбор для латуни. Латунь полируется, а не вдавливается, поэтому слегка изношенная цанга проявляется как полированное кольцо, а не как задир. Держите отверстие чистым и поддерживайте давление на уровне 50–65% от того, что вы использовали бы для стали.

В: Как зажать пластиковые детали, не раздавив их?

О: Снизьте давление зажима до 20–40% от вашего базового значения для стали, максимально увеличьте площадь контакта и сократите время зажима, потому что пластмассы ползут. Для тонкостенных или декоративных пластиковых деталей используйте разжимную оправку, которая зажимает изнутри отверстия, или цангу с уретановым покрытием. Охлаждайте деталь, если цикл длительный.

В: Почему моя алюминиевая деталь выходит овальной?

О: Почти всегда это избыточное давление зажима в сочетании с тонкими стенками. Цанга сжимает деталь в эллипс, и усилие резания затем снимает материал неравномерно. Снизьте давление, увеличьте площадь контакта цанги и рассмотрите поддержку отверстия разжимной оправкой во время точения.

В: Как часто нужно заменять цанги, используемые на мягких материалах?

О: Проверяйте ежемесячно или каждые 5 000–10 000 циклов. Заменяйте, когда отверстие полируется или задирается, когда зазоры между сегментами заметно расширяются или когда биение превышает 0,02 мм TIR. Мягкие материалы ускоряют износ, потому что стружка встраивается в отверстие и действует как абразив — очищайте цанги между заданиями.
