Краткий ответ: Выбирайте кулер для процессора в первую очередь по трём числам: длительный TDP, доступная высота и путь воздушного потока. Башенный воздушный кулер с 4–6 тепловыми трубками обычно справляется с 120–220 Вт при высоте 150–160 мм; низкопрофильный кулер помещается в пределах 40–70 мм, но обычно ограничивается примерно 65–100 Вт; СЖО 240–360 мм отводит 200–350 Вт, при этом радиатор устанавливается в другом месте. Стоимость зависит от массы меди и площади рёбер, а не от бренда. Для заказных или OEM-сборок BQUQ обрабатывает и штампует компоненты радиаторов на одном заводе ISO9001 в Дунгуане с точностью ±0,005 мм на CNC-элементах, а коммерческие предложения возвращаются в течение 12 рабочих часов.

Как кулер для процессора на самом деле отводит тепло?

Любой кулер для процессора — это цепочка из четырёх тепловых сопротивлений, и самое слабое звено определяет температуру. Тепло покидает кристалл через интегрированную теплораспределительную крышку (IHS), проходит через термоинтерфейс (TIM), распространяется в основание, поднимается по тепловым трубкам или через холодную пластину и, наконец, уходит с рёбер в движущийся воздух.

Именно поэтому более крупный вентилятор редко решает проблему горячего процессора. Если основание маленькое или пайка между трубкой и ребром плохая, дополнительный воздушный поток охлаждает только те рёбра, которые и так не получали тепло.

Практическая модель, которую используют инженеры, — это сеть тепловых сопротивлений: переход-корпус, корпус-радиатор, радиатор-воздух. Каждый этап добавляет °C на ватт. Кулер с рейтингом «180 Вт» — это просто тот, чьё общее сопротивление удерживает типичный кристалл ниже точки троттлинга при такой нагрузке. Как только вы знаете бюджет сопротивления, выбор геометрии становится арифметикой, а не догадками. В нашем разборе как строится сеть тепловых сопротивлений радиатора математика объясняется шаг за шагом.

Теплопроводность, растекание и конвекция

• Теплопроводность зависит от материала и поперечного сечения. Медь проводит тепло примерно при 385 Вт/м·К, алюминий — около 200 Вт/м·К. Медь выигрывает на бумаге, но она примерно в три раза плотнее и дороже.
• Растекание — это скрытая стоимость. Кристалл 40 × 40 мм, выделяющий 150 Вт в основание 60 мм, создаёт горячую точку. Более толстые основания и испарительные камеры существуют исключительно для того, чтобы распределить этот поток в стороны.
• Конвекция — это площадь рёбер, умноженная на воздушный поток. Количество рёбер, толщина рёбер, зазор между рёбрами и статическое давление взаимодействуют — плотные рёбра требуют высокого статического давления, иначе они задыхаются.

Башенный, низкопрофильный или СЖО: какая архитектура подходит?

Три основных архитектуры не лучше и не хуже в абстракции. Они решают разные ограничения.

Два практических правила подтверждаются на практике. Во-первых, высота обычно является ограничивающим фактором, а не TDP — измерьте от IHS до боковой панели, прежде чем что-либо выбирать. Во-вторых, низкопрофильные кулеры теряют производительность в основном из-за площади рёбер и рециркуляции, а не из-за плохого основания. Кулер с верхним обдувом направляет горячий воздух обратно на материнскую плату, что нормально в корпусе с воздуховодом и плохо в закрытом корпусе со стеклянной панелью.

СЖО обменивает проблему фиксированной высоты на проблему монтажа и срока службы помпы. Они также добавляют второй термоинтерфейс (холодная пластина — охлаждающая жидкость) и помпу, которая потребляет 2–6 Вт и никогда полностью не перестаёт шуметь.

Когда испарительная камера превосходит тепловые трубки?

Когда кристалл маленький, а мощность высокая — например, 200 Вт+ в горячую точку менее 50 мм², или низкопрофильный кулер с почти отсутствующим вертикальным пространством для трубок. Испарительная камера распространяет тепло в двух измерениях вместо одного, что сглаживает горячую точку до того, как тепло достигнет рёбер. Ниже примерно 100 Вт в обычной башне дополнительные затраты редко окупаются.

Какие материалы и производственный маршрут следует указать?

Здесь замысел конструкции встречается с цехом, и здесь действительно определяется стоимость.

Для башенных и низкопрофильных воздушных кулеров набор рёбер обычно является самой массовой частью, и он определяет себестоимость единицы. Штампованные рёбра дешевле при больших объёмах; строганые рёбра дают непрерывное медное или алюминиевое основание без линии соединения, что привлекательно, когда нужно минимально возможное сопротивление растеканию. Как процесс строгания превращает цельный блок в рёбра объясняет компромиссы по износу инструмента, ограничениям высоты рёбер и минимальному зазору между рёбрами.

Для холодных пластин СЖО геометрия микроканалов внутри пластины важнее всего, что видно снаружи. Ширина, глубина и толщина стенок каналов контролируют как тепловое сопротивление, так и перепад давления — а перепад давления определяет, какую мощность помпы придётся оплачивать.

Медь против алюминия: честное разделение

Используйте медь там, где тепло плотное, а пространство ограничено: основания, стенки тепловых трубок, оболочки испарительных камер и строганые наборы рёбер в премиальных низкопрофильных кулерах. Используйте алюминий там, где тепло уже распределено: наборы рёбер в башнях, кронштейны, кожухи и экструдированные корпуса. Конструкция с медным основанием и алюминиевыми рёбрами даёт большую часть преимущества при доле массы. Чисто медные наборы рёбер существуют, но они тяжёлые, дорогие и обычно являются маркетинговым решением, а не инженерным.

Как подобрать размер набора рёбер и вентилятора вместе?

Геометрия рёбер и выбор вентилятора — это одно решение, а не два.

• Зазор между рёбрами. Для вентилятора 120 мм при 1500–2000 об/мин зазоры 1,2–1,8 мм являются оптимальными. Меньше 1,0 мм резко повышает потребность в статическом давлении и быстрее забивается пылью.
• Толщина рёбер. 0,3–0,5 мм алюминия типично для штампованных рёбер. Тоньше экономит массу и стоимость, но снижает теплопроводность вдоль ребра.
• Высота и количество рёбер. Цель — общая площадь поверхности; более высокий набор с той же площадью добавляет площадь, но также увеличивает сопротивление воздушному потоку.
• Кривая вентилятора. Сопоставьте кривую давление-расход вентилятора с импедансом набора. Вентилятор с высоким CFM и низким давлением на плотном наборе — распространённая и дорогая ошибка.

Для промышленных и стоечных применений действует та же логика с другими ограничениями — пыль, вибрация, круглосуточная работа и часто фиксированная высота 1U или 2U. В таких случаях низкопрофильный кулер с воздуховодом и высоконапорным вентилятором обычно превосходит более крупный открытый кулер, который не может получить чистый воздух.

Если вы всё ещё на стадии концепции, создание одного-двух физических образцов на раннем этапе обходится гораздо дешевле, чем обнаружение проблемы зазора между рёбрами после изготовления оснастки. Как провести сборку прототипа заказного радиатора описывает, что указать, чтобы первый образец был действительно показательным.

Что BQUQ производит для программ кулеров процессора?

BQUQ управляет четырьмя производственными линиями на одном заводе в Дунгуане по стандарту ISO9001: обработка на ЧПУ, штамповка металла, заказные пружины и производство радиаторов. Для программ кулеров процессора и охлаждения электроники это означает, что основание, набор рёбер, кронштейны и крепёж могут поступать от одного поставщика вместо четырёх.

Возможности, relevant к дизайну кулера:

• Обработка на ЧПУ с точностью ±0,005 мм для оснований, холодных пластин, монтажных блоков и оболочек испарительных камер, включая контроль плоскостности на поверхности, обращённой к термоинтерфейсу.
• Штамповка металла для рёбер, задних пластин, кронштейнов, зажимов и кожухов, с прогрессивными штампами для больших объёмов.

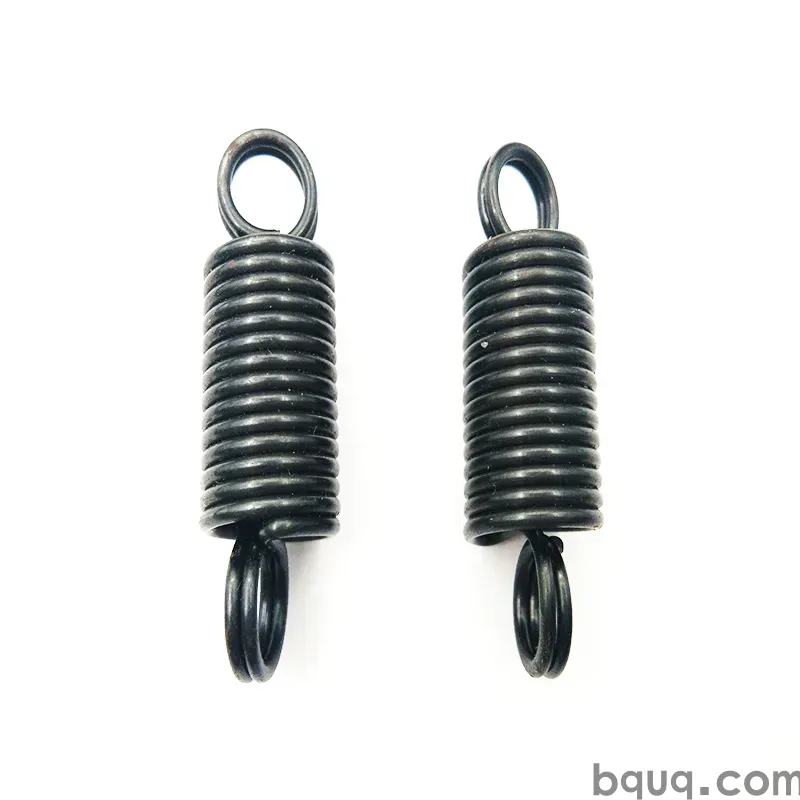

• Заказные пружины для крепежа — сжатия, кручения и винтовые формы, которые обеспечивают постоянное давление на сокет без чрезмерного изгиба платы.
• Сборка радиаторов для экструдированных, строганых, штампованных, гибких и соединённых конструкций, а также сборок с медным основанием и алюминиевыми рёбрами.

MOQ гибкий, поэтому инженерная партия из 50 штук и производственный заказ на 50 000 штук проходят через один и тот же контроль процесса. Коммерческие предложения возвращаются в течение 12 рабочих часов.

Что отправить для быстрого расчёта

1. 3D-модель или 2D-чертёж с критическими размерами и допусками.

2. Длительный и пиковый TDP, а также температура окружающей среды.

3. Ограничения по высоте, площади и монтажным отверстиям.

4. Предпочтение по материалу рёбер, если есть, и способ соединения — пайка или клей.

5. Отделка поверхности: необработанный алюминий, анодирование, никелированная медь или маскированные контактные зоны.

6. Годовой объём и приемлемость амортизации оснастки.

С этими шестью пунктами технологичное встречное предложение обычно возвращается в тот же день.

Часто задаваемые вопросы

В: Что лучше для процессора 150 Вт — башенный воздушный кулер или СЖО?

О: Оба работают. Башня с 5–6 тепловыми трубками высотой примерно 155 мм обычно выдерживает нагрузку 150 Вт с одним вентилятором 120 мм и без помпы, которая может отказать. СЖО 240 мм справляется с той же нагрузкой при более низких пиковых температурах, но добавляет шум помпы, второй интерфейс и ограниченный срок службы. Выбирайте по зазору в корпусе и целевому уровню шума, а не по заявленной мощности.

В: Сколько высоты действительно нужно низкопрофильному кулеру для процессора?

О: Планируйте 40–70 мм от IHS до верха вентилятора для деталей 65–100 Вт. Ниже 40 мм вы обычно ограничены 35–65 Вт, если не используете испарительную камеру или воздуховод с вентилятором. Всегда измеряйте до боковой панели, а не до материнской платы, и оставляйте 2–3 мм на допуски сокета и платы.

В: Всегда ли медь превосходит алюминий в кулере для процессора?

О: Нет. Медь проводит примерно вдвое лучше, но примерно в три раза плотнее и дороже. Медь окупается там, где тепло плотное — основания, стенки тепловых трубок, испарительные камеры, строганые наборы. Для набора рёбер алюминий, соединённый с медным основанием, даёт большую часть производительности при доле веса и стоимости.

В: Какой зазор между рёбрами указать для вентилятора 120 мм?

О: Для вентилятора 120 мм при 1500–2000 об/мин зазоры 1,2–1,8 мм типичны и дают хороший баланс площади поверхности и воздушного потока. Меньше 1,0 мм повышает потребность в статическом давлении, увеличивает шум и быстрее забивается пылью. Выше 2,5 мм вы теряете площадь поверхности без значительного прироста воздушного потока.

В: Может ли BQUQ поставить и радиатор, и крепёж?

О: Да. Один завод ISO9001 в Дунгуане управляет обработкой на ЧПУ, штамповкой металла, заказными пружинами и производством радиаторов на четырёх линиях, поэтому основания, рёбра, задние пластины, зажимы и пружины поставляются одним собранным комплектом. CNC-элементы выдерживают ±0,005 мм, MOQ гибкий, а предложения возвращаются в течение 12 рабочих часов.
