Контактное усилие в пружинах для соединителей и переключателей
Краткий ответ: Контактное усилие — это нормальная сила, которую пружина создаёт в электрическом интерфейсе, — обычно 0,2–1,5 Н на контакт для соединителей плата-плата, 1–5 Н для силовых клемм и 0,5–3 Н для тактильных переключателей. Оно должно быть достаточно высоким, чтобы пробить оксидные плёнки и поддерживать стабильное контактное сопротивление на уровне миллиом, но достаточно низким, чтобы избежать износа, повреждения покрытия и чрезмерного усилия вставки. На практике задают окно, а не одно значение — например, 1,2 Н ±20% при номинальном отклонении, — а затем проверяют его испытанием под нагрузкой на обоих концах размерной цепи. BQUQ обрабатывает и формует эти пружины в Dongguan с точностью ±0,005 мм на CNC-элементах и выдаёт расчёт стоимости за 12 рабочих часов.
Почему контактное усилие важнее жёсткости пружины в электронике
В большинстве пружинных применений инженеры начинают с жёсткости. В соединителях и переключателях им следует начинать с усилия.
Контакт соединителя — это в первую очередь электрическое устройство и во вторую — механическое. Задача пружины — создавать предсказуемую нормальную силу в зоне сопряжения, потому что именно эта сила:
- Пробивает поверхностные плёнки. Медные сплавы образуют оксидные и сульфидные слои в течение нескольких часов после воздействия. Для разрушения этих плёнок и установления истинного металл-металл контакта обычно требуется контактное усилие примерно 0,5 Н или более. Ниже этого значения вы полагаетесь на туннельную проводимость через тонкую плёнку, и сопротивление становится нестабильным.
- Стабилизирует контактное сопротивление. Контактное сопротивление резко падает с ростом усилия при низких нагрузках и выходит на плато выше примерно 1 Н для типичных контактов с золотым покрытием. Работа в области плато означает, что небольшие производственные отклонения не приводят к большим колебаниям сопротивления.
- Противодействует фреттингу и вибрации. Микроперемещения в несколько микрометров в зоне контакта вызывают фреттинг-коррозию. Более высокая нормальная сила снижает амплитуду относительного проскальзывания, поэтому автомобильные и промышленные соединители задают минимальные усилия, а не номинальные.
- Выдерживает термоциклирование. Разница температурного расширения между корпусом, клеммой и пружиной изменяет отклонение при изменении температуры. Окно усилия с запасом поглощает этот дрейф.
Противодавление столь же реально. Слишком большое усилие повышает усилие вставки, изнашивает золотое покрытие, вызывает холодную сварку мягких оловянных контактов и может деформировать ответный штырь. Для многопозиционного соединителя общее усилие вставки растёт с числом контактов — соединитель на 60 позиций при 2 Н на контакт требует 120 Н усилия вставки без учёта трения, что уже неудобно для полевого техника.
Таким образом, цель проектирования — это окно усилия, определённое при конкретном отклонении, с заданным допуском, измеренное после операций нанесения покрытия и формообразования, которые фактически используются в серийном производстве.
Как контактное усилие задаётся на чертеже
Хорошо составленная спецификация пружины для электрического контакта содержит четыре числа, а не одно.
| Параметр | Что определяет | Типичное значение для электроники |
|---|---|---|
| Рабочее отклонение | Ход от свободного положения до сочленённого положения | 0,15–0,60 мм |
| Контактное усилие при рабочем отклонении | Нормальная сила в электрическом интерфейсе | 0,3–1,5 Н (сигнал), 1–5 Н (питание) |
| Допуск на усилие | Допустимый разброс вокруг номинала | ±15% до ±25% |
| Минимальное усилие в конце срока службы | Усилие после релаксации и циклирования | ≥ 60–70% от начального номинала |
Также стоит указать на чертеже два вспомогательных значения: высоту в свободном состоянии (или свободный угол для торсионных типов) и максимальное напряжение при рабочем отклонении, выраженное в процентах от предела текучести материала или в виде целевого напряжения в МПа.
Причина задавать усилие, а не только размеры, в том, что усилие — это функциональный выход. Две пружины могут одинаково измеряться на компараторе и давать разные усилия из-за отклонения диаметра проволоки, числа витков, колебаний при термообработке или остаточных напряжений от формообразования. Испытание под нагрузкой выявляет всё это сразу.
Чтобы глубже понять, как жёсткость и усилие взаимодействуют в семействе пружин, см. жёсткость пружины против нагрузки.
Сигнальные, силовые и переключательные контакты
Эти три категории ведут себя достаточно по-разному, чтобы требовать отдельных правил.
Сигнальные контакты (плата-плата, FFC/FPC, с мелким шагом) работают при 0,2–1,0 Н. Доминирующий риск — не сопротивление, а износ: низкое усилие плюс вибрация плюс повторяющиеся циклы сочленения изнашивают 0,4–0,8 мкм золота. Многие конструкции с мелким шагом допускают 0,3 Н, потому что геометрия контакта использует острую вершину или кромку, которая концентрирует напряжение и локально пробивает плёнки.
Силовые контакты работают при 1–5 Н и иногда выше. Здесь движущий фактор — плотность тока и нагрев. Более высокое усилие снижает сопротивление стягивания, что снижает нагрев I²R в интерфейсе. Контакт лезвийного типа на 20 А при 3 Н будет работать заметно холоднее, чем тот же контакт при 1 Н.
Тактильные переключатели — это гибрид. Металлический купол или консоль должны обеспечивать чёткий щелчок с заданным усилием срабатывания (часто 1,0–3,5 Н) и достаточным усилием возврата для надёжного размыкания цепи. Срок службы переключателя определяется соотношением усилия срабатывания и отпускания, а также уровнем напряжения в куполе.
Материалы и геометрия: откуда на самом деле берётся усилие
Контактное усилие — это произведение жёсткости и отклонения. Оба параметра задаются материалом и геометрией, и оба ограничены электрическими требованиями.
Медные сплавы доминируют
| Материал | Типичный модуль | Проводимость | Где подходит |
|---|---|---|---|
| Фосфористая бронза (C51000, C52100) | ~110 ГПа | 15–20% IACS | Общие сигнальные контакты, хорошая усталостная долговечность, низкая стоимость |
| Бериллиевая бронза (C17200, C17510) | ~128 ГПа | 22–60% IACS (после старения) | Контакты с высоким числом циклов, высоким усилием, малым отклонением |
| Латунь (C26000) | ~110 ГПа | 28% IACS | Низкая стоимость, малое число циклов, умеренное усилие |
| Нейзильбер | ~125 ГПа | 5–10% IACS | Пружинные зажимы и экранирование, не для токоведущих цепей |
| Нержавеющая сталь (301, 17-7PH) | ~190–200 ГПа | <3% IACS | Фиксирующие зажимы, EMI-лепестки, несигнальные пружины |
Бериллиевая бронза — классический выбор там, где требуется высокое усилие при малых габаритах, поскольку её можно состарить до очень высокой прочности при сохранении полезной проводимости. Компромиссы — включая регуляторные и снабженческие вопросы по бериллию — рассмотрены в пружины из бериллиевой бронзы.
Рычаги геометрии
Когда материал выбран, конструктор управляет усилием через:
- Длину и толщину балки. Для консольного контакта усилие пропорционально толщине в кубе и обратно пропорционально длине в кубе. Изменение толщины на 10% меняет усилие примерно на 33%. Именно поэтому допуск на толщину полосы важнее, чем признаёт большинство чертежей.
- Радиус или вершину контакта. Более острая вершина концентрирует напряжение и снижает усилие, необходимое для разрушения плёнок, ценой более высокого локального износа.
- Число активных витков в винтовых контактах, что линейно задаёт жёсткость.
- Предварительный натяг. Заложенное начальное отклонение при сборке устраняет свободный ход и заставляет кривую усилие-отклонение начинаться в линейной области.
Напряжение и релаксация
Ограничивающим фактором обычно является не текучесть при сборке, а релаксация напряжений во времени и при температуре. Контакт, удерживаемый при 70–80% от предела текучести при 85 °C, будет непрерывно терять усилие. Практика проектирования долговечных соединителей — поддерживать рабочее напряжение ниже примерно 40–50% от предела текучести 0,2% при рабочей температуре или выбирать сплав с высокой стойкостью к релаксации, например состаренную бериллиевую бронзу или высокоэффективную фосфористую бронзу.
Производственные допуски, влияющие на контактное усилие
Здесь хороший проект встречается с реальностью. Контактное усилие — это размерная цепь, и каждый элемент вносит вклад.
| Источник отклонения | Типичный вклад в разброс усилия | Метод контроля |
|---|---|---|
| Толщина полосы | ±3–8% | Входной контроль, сертифицированный рулон |
| Пружинение при формообразовании | ±5–15% | Компенсация штампа, регулировка в штампе |
| Термообработка / старение | ±5–12% | Контроль профиля печи, проверка твёрдости |
| Толщина покрытия | ±1–3% | Контроль ванны, проверка XRF |
| Отклонение при сборке | ±5–10% | Контроль оснастки, 100% испытание под нагрузкой |
| Повторяемость измерений | ±2–5% | Gauge R&R, заданная скорость испытания |
При случайном суммировании эти факторы легко дают разброс усилия ±20% — именно поэтому ±20% — реалистичный допуск на чертеже, а ±5% — нет, если вы не готовы к 100% испытаниям и сортировке.
Два практических следствия:
1. Задавайте усилие при отклонении, которое вы действительно можете измерить. Если на чертеже указано «1,2 Н при 0,4 мм», но испытательная оснастка измеряет при свободной высоте, это число бессмысленно.
2. Решите заранее, нужно ли вам 100% испытание под нагрузкой. Для критичных по безопасности или крупносерийных автомобильных деталей стандартом является 100% автоматизированное испытание под нагрузкой с сортировкой по принципу годен/не годен. Для потребительской электроники обычно достаточно статистической выборки с SPC на процессе формообразования. Подход BQUQ к этому описан в испытание пружин под нагрузкой.
Как измеряется контактное усилие
Три метода покрывают большинство производственных потребностей.
Испытание усилие–отклонение. Моторизованный стенд перемещает пружину или контакт до заданного отклонения и записывает усилие. Это даёт полную кривую, по которой считывают усилие при рабочем отклонении, жёсткость и любую нелинейность. Скорость имеет значение: испытание при 50 мм/мин и 5 мм/мин может дать разные результаты на деталях с покрытием или полимерным слоем.
Испытание усилия при заданной высоте. Более простая и быстрая проверка: сжатие до жёсткого упора и считывание усилия. Подходит для крупносерийной сортировки, где важна только одна точка на кривой.
Измерение контактного сопротивления в сборе. Наиболее функционально честное испытание: сочленить соединитель, пропустить заданный ток (обычно не более 100 мА во избежание нагрева) и измерить падение напряжения в милливольтах на интерфейсе. Это подтверждает, что окно усилия действительно обеспечивает стабильное сопротивление после нанесения покрытия, термоциклирования и циклов сочленения.
Готовая к производству спецификация обычно сочетает механическое испытание под нагрузкой с периодической проверкой сопротивления, потому что пружина может пройти испытание под нагрузкой и всё равно отказать электрически, если геометрия контакта или покрытие неверны.
Контрольный список проектирования пружин соединителей и переключателей
Перед выпуском чертежа убедитесь:
- Контактное усилие задано при рабочем отклонении, с допуском не жёстче, чем может выдержать процесс.
- Указано минимальное усилие в конце срока службы с учётом релаксации при максимальной рабочей температуре.
- Рабочее напряжение ниже порога безопасной релаксации для выбранного сплава.
- Свободная высота или свободный угол заданы с допуском, который может выдержать процесс формообразования.
- Указаны твёрдость материала и направление волокна относительно линии гиба.
- Покрытие задано по толщине и типу, с примечанием только для контактного интерфейса.
- Метод испытания, отклонение в оснастке и скорость испытания определены на чертеже или в ссылочной спецификации.
- Указаны ресурс циклов сочленения и любые требования к термоциклированию.

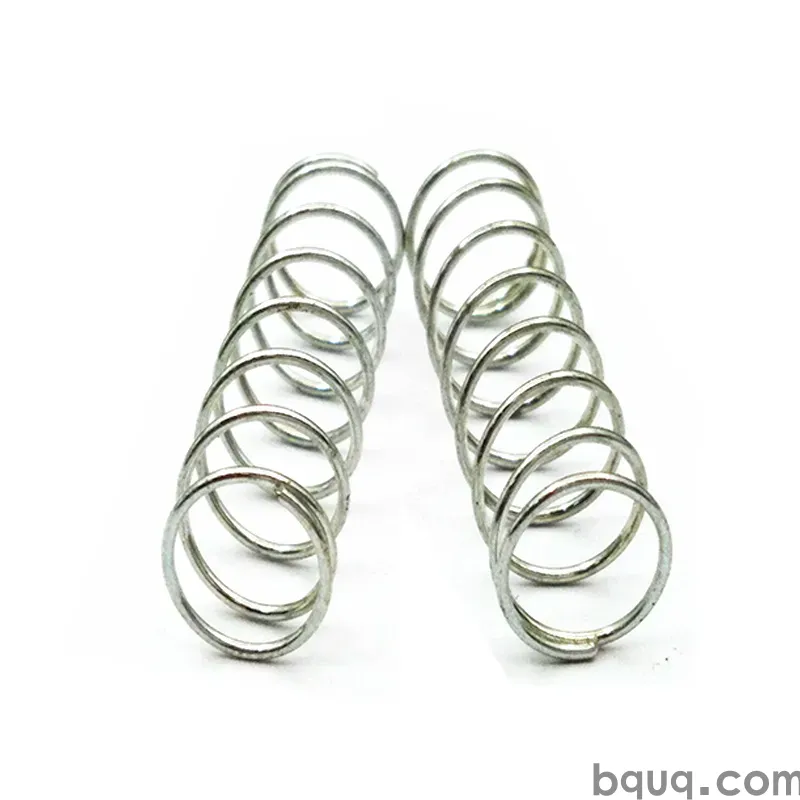

Для винтовых и спиральных контактов применяется та же дисциплина с заменой жёсткости балки на жёсткость пружины — см. пружины сжатия для стандартного семейства геометрий и пружины растяжения на заказ, где контакт работает на растяжение, а не на сжатие. Фиксаторы поворотных переключателей и многопозиционные контакты обычно относятся к семейству торсионные пружины.
Работа с производителем пружин по контактному усилию
Наиболее распространённый вид отказа при закупке пружин электронных контактов — чертёж, который задаёт размеры, но не функцию. Поставщик затем изготавливает детали, которые правильно измеряются и отказывают в эксплуатации.
Краткая функциональная спецификация — усилие при отклонении, допуск, метод испытания и минимум в конце срока службы — устраняет большую часть этого риска и позволяет производителю выбрать технологический маршрут. Это также позволяет ему честно сказать, достижима ли ваша цель: окно усилия ±10% для консоли из фосфористой бронзы толщиной 0,15 мм с отклонением 0,3 мм — это совсем другое дело, чем то же окно для детали толщиной 0,5 мм.
BQUQ управляет четырьмя производственными линиями на одной фабрике в Dongguan, охватывающими обработку на CNC, штамповку металла, пружины на заказ и радиаторы, что означает, что контактные пружины можно штамповать, формовать, термообрабатывать и испытывать под нагрузкой, не покидая здания. CNC-элементы выдерживают ±0,005 мм там, где этого требует геометрия контакта. Расчёты стоимости возвращаются за 12 рабочих часов, а MOQ достаточно гибок для прототипов и пилотных партий.
Часто задаваемые вопросы
В: Каково типичное контактное усилие для соединителя плата-плата?
О: Большинство соединителей плата-плата и FFC/FPC с мелким шагом работают при 0,2–1,0 Н на контакт, при этом 0,4–0,6 Н — распространённый номинал. Силовые контакты в том же семействе могут работать при 1–5 Н. Значение зависит от геометрии контакта, покрытия и требуемого числа циклов сочленения. Всегда задавайте окно, а не одно число.
В: Насколько жёсткий допуск на контактное усилие может реально выдержать производитель пружин?
О: Для формованных полосовых контактов ±20% — обычное дело, а ±15% достижимо при хорошей оснастке и регулировке в штампе. Жёстче ±10% обычно требует 100% автоматизированного испытания под нагрузкой и сортировки, что увеличивает стоимость. Винтовые пружины сжатия часто легче выдерживают ±10% по жёсткости, чем формованные контакты ±10% по усилию.
В: Всегда ли более высокое контактное усилие означает более низкое контактное сопротивление?
О: Нет. Сопротивление резко падает с ростом усилия до примерно 1 Н для контактов с золотым покрытием, затем выходит на плато. За этой точкой дополнительное усилие даёт очень мало электрически, но увеличивает износ, усилие вставки и повреждение покрытия. Цель — находиться в области плато с запасом, а не максимизировать усилие.
В: Что вызывает падение контактного усилия в течение срока службы соединителя?
О: Основная причина — релаксация напряжений в материале пружины, вызванная температурой и отношением рабочего напряжения к пределу текучести. Фреттинг-износ и перенос покрытия в интерфейсе также ухудшают характеристики. Поддержание рабочего напряжения ниже примерно 40–50% от предела текучести при рабочей температуре и выбор сплава с хорошей стойкостью к релаксации ограничивают падение.
В: Может ли BQUQ производить контактные пружины с заданным усилием, а не только по размерам?
О: Да. Пришлите рабочее отклонение, целевое усилие, допуск и метод испытания, и BQUQ выберет материал и технологический маршрут для их достижения, а затем проверит испытанием под нагрузкой. Четыре производственные линии на одной фабрике ISO9001 в Dongguan охватывают штамповку, формообразование, термообработку и испытания. Расчёты стоимости выдаются в течение 12 рабочих часов.
