Пружины для виброизоляции: жёсткость и собственная частота
Краткий ответ: Пружина изолирует вибрацию только тогда, когда её собственная частота значительно ниже частоты возбуждения — соотношение 3:1 или более, то есть собственная частота пружины должна быть на уровне или ниже одной трети вынуждающей частоты. Для двигателя 25 Гц целевое значение — 8 Гц или ниже. Собственная частота пропорциональна квадратному корню из отношения жёсткости пружины к поддерживаемой массе, поэтому для снижения частоты вдвое жёсткость нужно уменьшить в четыре раза. На практике выбирают мягкую пружину с большим ходом и достаточной статической нагрузочной способностью, затем проверяют прогиб, напряжение и устойчивость. BQUQ изготавливает и навивает изоляторные пружины с допусками CNC ±0.005 мм в Дунгуане, расчёт за 12 рабочих часов.
Что такое виброизоляция с физической точки зрения?
Виброизоляция означает разрыв пути, по которому колебательная сила передаётся от машины в конструкцию — или от пола к чувствительному прибору. Пружина делает это, вводя податливый элемент между ними. Вместо жёсткой передачи силы пружина запасает и высвобождает энергию, а поддерживаемая масса становится резонатором с собственной частотой.
Важны два режима:
- Область усиления: когда частота возбуждения близка к собственной частоте системы «пружина-масса», движение усиливается, а не снижается. Это зона резонанса, и она разрушительна.
- Область изоляции: когда частота возбуждения значительно выше собственной частоты, коэффициент передачи падает. Передаваемая сила уменьшается с ростом отношения частот.
Переход между ними — это и есть задача проектирования. Любой изолятор проходит через резонанс при пуске и останове, поэтому пружина должна его выдерживать, а система должна либо быстро демпфировать его, либо ограничиваться упорами.
Коэффициент передачи в одном уравнении
Для системы с одной степенью свободы с коэффициентом демпфирования ζ и отношением частот r = f_возбуждения / f_собственная:
T = √[ (1 + (2ζr)²) / ( (1 − r²)² + (2ζr)² ) ]
При r = 3 и ζ = 0.05, T ≈ 0.13 — примерно 87% возмущающей силы блокируется. При r = 5, T ≈ 0.045. Именно поэтому правило 3:1 — это минимум, а не цель.
Как рассчитать собственную частоту пружины?
Собственная частота массы, поддерживаемой пружиной, равна:
f_n = (1 / 2π) × √(k / m)
где k — жёсткость пружины в Н/мм (в СИ выражается как Н/м), m — поддерживаемая масса в кг. Для установки с несколькими пружинами k — сумма жёсткостей всех пружин, воспринимающих нагрузку, а m — общая поддерживаемая масса.
Практическое упрощение для инженеров, работающих в Гц и кг:
f_n ≈ 15.76 / √δ
где δ — статический прогиб в миллиметрах под действием поддерживаемой нагрузки. Это единственное число — статический прогиб — самый быстрый способ оценить, сможет ли изолятор работать. Нужно 5 Гц? Потребуется около 10 мм статического прогиба. Нужно 3 Гц? Около 28 мм.
Целевые значения статического прогиба
| Целевая собственная частота | Требуемый статический прогиб | Типичный тип изолятора |
|---|---|---|
| 10 Гц | ~2.5 мм | Жёсткая резиновая прокладка, короткая пружина |
| 7 Гц | ~5 мм | Пружина средней жёсткости |
| 5 Гц | ~10 мм | Мягкая пружина сжатия |
| 3 Гц | ~28 мм | Пружина с большим ходом, большая свободная длина |
| 2 Гц | ~62 мм | Пневмопружина или очень мягкая пружина на заказ |
Эти значения ориентировочны для модели с одной степенью свободы. Реальные установки добавляют податливость конструкции, что обычно смягчает эффективную систему и снижает частоту — иногда полезно, иногда непредсказуемо.
Почему жёсткость пружины важнее материала?
Жёсткость задаёт частоту. Материал определяет напряжение, усталостную долговечность и коррозионное поведение. Инженеры часто начинают с материала, потому что это кажется конкретным, но решение по жёсткости принимается первым и ограничивает всё остальное.
Жёсткость винтовой пружины сжатия из круглой проволоки:
k = G d⁴ / (8 D³ N_a)
где G — модуль сдвига, d — диаметр проволоки, D — средний диаметр витка, N_a — число активных витков. Зависимость от диаметра проволоки в четвёртой степени — главный рычаг. Увеличение диаметра проволоки на 10% повышает жёсткость примерно на 46%. Увеличение среднего диаметра на 10% снижает жёсткость примерно на 25%.
| Параметр | Изменение | Влияние на жёсткость | Влияние на напряжение |
|---|---|---|---|
| Диаметр проволоки d | +10% | +46% | Выше (напряжение ∝ 1/d³ при фиксированной нагрузке) |
| Средний диаметр D | +10% | −25% | Ниже |
| Активные витки N_a | +10% | −9% | Ниже |
| Свободная длина | +10% | Без изменений | Ниже (больше доступный ход) |
Практическое следствие: чтобы получить низкую собственную частоту, нужна мягкая пружина, а мягкая пружина означает тонкую проволоку, большой диаметр, много витков или всё сразу. Это ведёт к длинной, тонкой пружине — что вызывает проблемы с устойчивостью и резонансом.
Устойчивость и гибкость
По мере роста свободной длины относительно среднего диаметра пружина сжатия становится склонной к поперечной потере устойчивости. Обычно рекомендуют поддерживать отношение свободной длины к среднему диаметру ниже примерно 4 для пружин без направляющих, либо предусматривать внутреннее или внешнее направление. Потерявшие устойчивость пружины ведут себя не так, как рассчитано: жёсткость становится нелинейной, появляется поперечная жёсткость, и частота изоляции смещается.
Для очень мягких изоляторов рассмотрите:
- Направляющие стержни или втулки
- Вложение двух пружин концентрически с разной жёсткостью
- Переход к другой геометрии, например конической или бочкообразной пружине
- Распределение нагрузки между несколькими более короткими пружинами
Как подобрать пружину для реальной задачи вибрации?
Начинайте с возбуждения, а не с пружины. Ниже приведён рабочий процесс, который мы используем при расчёте изоляторных пружин в BQUQ.
Шаг 1: Охарактеризуйте возбуждение
Определите вынуждающую частоту. Для вращающейся машины f = об/мин / 60. Для двухполюсного двигателя при 3000 об/мин это 50 Гц. Помните о гармониках: двигатель может создавать значительную энергию на 2× и 3× рабочей скорости, а подшипники добавляют высокочастотные составляющие. Если наименьшая значимая частота 50 Гц, целевая собственная частота — 16 Гц или ниже.
Шаг 2: Задайте отношение частот
Выберите r ≥ 3, в идеале 4–5. При r ниже 3 вы слишком близко к резонансу, где небольшие изменения массы или жёсткости вызывают большие изменения коэффициента передачи. При r выше 5 отдача снижается, а требования к очень мягким и очень длинным пружинам растут.
Шаг 3: Переведите в статический прогиб
Используйте δ = (15.76 / f_n)². Для f_n = 8 Гц, δ ≈ 3.9 мм. Для f_n = 5 Гц, δ ≈ 9.9 мм.
Шаг 4: Подберите размеры пружины
Из статической нагрузки на пружину W и прогиба δ жёсткость k = W / δ. Затем выберите d, D и N_a, чтобы получить эту жёсткость при допустимом напряжении. Проверьте:
- Высота до соприкосновения витков — должна быть меньше установочной высоты минус максимальный динамический прогиб
- Напряжение при соприкосновении — должно оставаться ниже допустимого для материала и числа циклов
- Резонанс пружины — собственная частота самой пружины (не массы на ней) должна быть значительно выше возбуждения
Шаг 5: Проверьте нагрузочным испытанием
Жёсткость легко получить неправильно. Допуск на диаметр проволоки, число витков и допущения о заделке — всё это смещает измеренное значение. Испытание на нагрузку-прогиб при 20%, 40% и 60% ожидаемого хода выявляет большинство ошибок до сборки. Наша статья испытание пружин под нагрузкой подробно описывает измерительную установку.
Что насчёт демпфирования и коэффициента демпфирования?
Чисто стальная пружина почти не имеет собственного демпфирования — ζ обычно от 0.001 до 0.01. Это отлично для эффективности изоляции выше резонанса, но плохо для контроля на резонансе. На практике системы изоляции добавляют демпфирование через:
- Эластомерные элементы последовательно или параллельно с пружиной
- Трение на концевых витках и опорах
- Жидкостное или воздушное демпфирование в опоре
- Упоры, ограничивающие ход на резонансе
Более высокое демпфирование снижает пик на резонансе, но немного ухудшает изоляцию выше него. Для r ≥ 3 штраф невелик — ζ 0.1 против 0.01 меняет T при r = 4 примерно с 0.067 до 0.077. Приемлемо. Реальная выгода — выживание при пуске и останове.
| Коэффициент демпфирования ζ | Пиковый T на резонансе | T при r = 3 | T при r = 5 |
|---|---|---|---|
| 0.01 | ~50 | 0.111 | 0.042 |
| 0.05 | ~10 | 0.128 | 0.045 |
| 0.10 | ~5 | 0.152 | 0.051 |
| 0.20 | ~2.5 | 0.207 | 0.068 |
Значения ориентировочны для линейной модели с одной степенью свободы.
Какой тип пружины подходит для какой задачи изоляции?
Разные геометрии решают разные ограничения. В таблице ниже сопоставлены типовые задачи изоляторов и семейства пружин.
| Задача | Рекомендуемая пружина | Почему |
|---|---|---|
| Лёгкий прибор, цель 10–20 Гц | Малая пружина сжатия | Компактная, легко устанавливается, низкая стоимость |
| Опора двигателя или насоса, 5–10 Гц | Пружина сжатия средней жёсткости, с направляющей | Предсказуемая жёсткость, хороший ход |
| Тяжёлое оборудование, 3–5 Гц | Большая пружина сжатия или пневмопружина | Требуется большой статический прогиб |
| Изолятор, работающий на растяжение | Пружина растяжения | Крепление в режиме растяжения, крючки или петли |

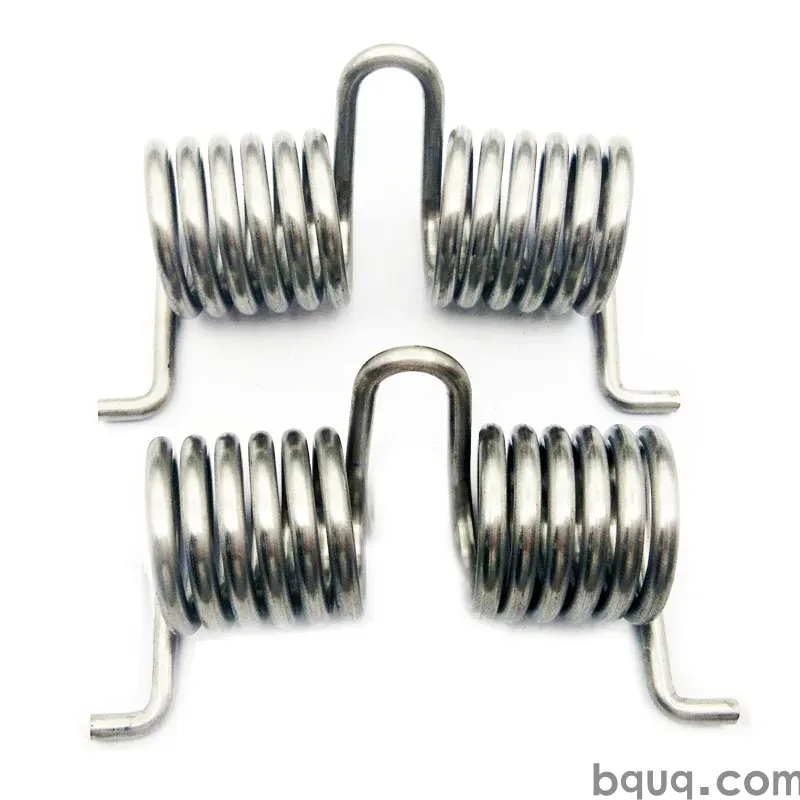

| Изоляция вращения или поворота | Пружина кручения | Податливость по крутящему моменту, угловая изоляция |
| Ограниченное пространство, высокая нагрузка | Штампованная пружина или пакет тарельчатых пружин | Высокая жёсткость при малой высоте |
Для большинства промышленных опор по умолчанию используется винтовая пружина сжатия. Она дешёвая, предсказуемая и простая в задании. Инженерные усилия уходят на жёсткость, а не на геометрию.
Ошибки проектирования, которые ломают системы изоляции
Резонанс при пуске
Каждая машина проходит через резонанс при разгоне. Если пружина не выдерживает усиленный ход, она получит остаточную деформацию или усталостное разрушение. Проверьте пиковую амплитуду на резонансе и убедитесь, что пружина не достигает высоты соприкосновения витков.
Податливость конструкции
Пружина настолько мягкая, насколько мягка конструкция, в которой она установлена. Если монтажная плита прогибается, эффективная жёсткость системы меняется, и собственная частота смещается. Жёсткие массивные основания не опциональны.
Температура и материал
Модуль сдвига G снижается с температурой. Для стали G падает примерно на 2–3% на каждые 100 °C повышения в нормальном рабочем диапазоне. Это снижает жёсткость и частоту — обычно эффект небольшой, но стоит проверять для горячих применений. Для коррозионных сред нержавеющие марки, такие как 302 или 316, меняют и G, и допустимое напряжение, поэтому жёсткость и долговечность нужно пересчитывать, а не масштабировать. Наша статья выбор диаметра пружинной проволоки разбирает компромиссы.
Усталость и число циклов
Изоляторные пружины часто испытывают миллионы малых циклов, а не несколько больших. Диапазон напряжений важнее пикового напряжения. Поддерживайте переменное напряжение сдвига значительно ниже предела выносливости для материала и состояния поверхности, и указывайте дробеструйное упрочнение там, где число циклов велико. Принципы из нашего руководства проектирование пружин при динамической нагрузке применимы напрямую.
Накопление допусков
Допуск на жёсткость зависит от допуска на диаметр проволоки, числа витков и шлифовки торцов. Если цель по изоляции жёсткая, указывайте допуск на жёсткость явно и испытывайте по нему. Не предполагайте, что номинальная жёсткость из каталога уложится в 5%.
Как BQUQ поддерживает программы изоляторных пружин
BQUQ управляет четырьмя производственными линиями на одной фабрике в Дунгуане: обработка на заказ (±0.005 мм), штамповка металла, пружины на заказ и производство радиаторов. Для виброизоляции это означает, что пружину, её опоры и любой обработанный корпус можно заказать вместе, а не у трёх поставщиков — что важно, когда жёсткость и геометрия взаимодействуют.
Что вы можете ожидать:
- Расчёт за 12 рабочих часов для определённой спецификации пружины
- Гибкий минимальный заказ — прототипы и малые партии приветствуются
- Система качества ISO9001 с проверкой размеров и нагрузки
- Диапазон материалов, включая музыкальную проволоку, маслостойкую, хромокремниевую и нержавеющие марки
Отправьте диаметр проволоки, средний диаметр, число активных витков, свободную длину, тип торцов, материал и нагрузку при целевом прогибе. Если у вас есть только задача вибрации — масса, вынуждающая частота и требуемая изоляция — отправьте её. Мы подберём пружину.
Часто задаваемые вопросы
В: Какую собственную частоту должен иметь виброизолятор?
О: Цельтесь в одну треть или меньше от наименьшей значимой вынуждающей частоты, в идеале — в одну четверть или одну пятую. Для двигателя 50 Гц это означает 10–16 Гц. Чем ниже, тем лучше для изоляции, но требуется больше статического прогиба, более длинная пружина и больше места для установки. Ниже 3 Гц обычно отказываются от винтовых стальных пружин в пользу пневмопружин.
В: Всегда ли более мягкая пружина изолирует лучше?
О: Выше области резонанса — да, более низкая жёсткость означает более низкую собственную частоту и меньший коэффициент передачи. Но мягкие пружины требуют большего хода, более склонны к потере устойчивости и могут не выдержать резонанс при пуске. Есть и практический предел: очень мягкие пружины становятся чувствительными к изменениям массы и податливости конструкции, поэтому эффективная частота дрейфует.
В: Как рассчитать жёсткость пружины для изолятора?
О: Используйте k = G d⁴ / (8 D³ N_a) для винтовой пружины сжатия. Либо идите обратным путём: жёсткость равна статической нагрузке, делённой на требуемый статический прогиб, а статический прогиб определяется целевой собственной частотой. Оба пути должны сойтись; если нет — проверьте число активных витков и условия заделки.
В: Может ли стальная пружина обеспечить достаточное демпфирование сама по себе?
О: Нет. Стальные пружины имеют коэффициент демпфирования около 0.001–0.01, что очень мало. Это нормально для эффективности изоляции выше резонанса, но означает большие амплитуды на резонансе. Большинство конструкций изоляторов добавляют эластомерное, фрикционное или жидкостное демпфирование, либо устанавливают упоры для ограничения хода при пуске и останове.
В: Что вызывает преждевременный отказ изоляторной пружины?
О: Обычные причины — заброс на резонансе при пуске, потеря устойчивости из-за чрезмерной гибкости, усталость от высоких переменных напряжений и коррозия или водородное охрупчивание в покрытых или нержавеющих деталях. Указание допуска на жёсткость, добавление направляющих и дробеструйное упрочнение поверхности устраняют большинство из них до появления в эксплуатации.
