Ваш чертеж определяет деталь. Наши станки ее изготавливают. Мы проверяем каждый размер, прежде чем патрон покинет наш цех в Дунгуане.

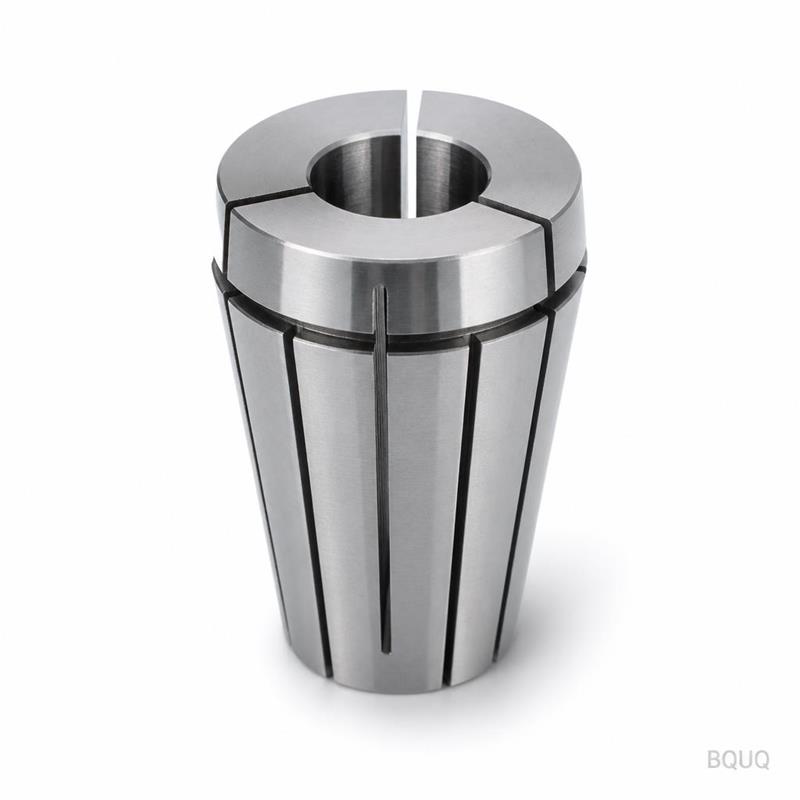

Это услуга прецизионного производства цанговых патронов для ЧПУ, изготовленных по вашей точной геометрии. Мы не продаем стандартные заготовки. Вы отправляете чертеж, мы режем сталь, шлифуем сопрягаемые поверхности и отправляем патрон, который удерживает вашу заготовку с точностью до 0,005 мм по биению (TIR).
Допуск: ±0,005 мм на критических диаметрах, 0,008 мм по биению (TIR) на зажимных поверхностях
Срок изготовления: 15 рабочих дней для стандартной стали, 20 — для закаленного сплава
Минимальный объем заказа: отсутствует. Достаточно одной детали.
Происхождение: производство в Китае, завод BQUQ, 20 лет в прецизионной механической обработке.
Технические характеристики
Параметр
Значение
Примечания
Варианты материалов
20CrMnTi, 40Cr, 9Cr18, 4140, 8620
Цементация до 58–62 HRC, где указано
Диапазон размеров патронов
4”–12” (100–300 мм)
Нестандартные диаметры по запросу
Количество кулачков
6 (стандарт), 3 или 12 по запросу
Шлифуются под профиль вашей детали
Допуск
±0,005 мм на отверстие и наружный диаметр
Проверяется на КИМ (Zeiss)
Биение (TIR)
≤0,008 мм у переднего торца
Измеряется с контрольным прутком, 100% контроль
Чистота поверхности
Ra 0,4 мкм на зажимных поверхностях
Шлифование, не точение
Тип резьбы
Метрическая или дюймовая, класс 2A/2B
Внутренняя резьба по вашему ТЗ
Термообработка
Цементация + закалка + отпуск
Глубина слоя 0,8–1,2 мм
Техпроцесс
Токарная обработка с ЧПУ, шлифование, электроэрозионная обработка пазов кулачков
5-осевая обработка для сложных профилей кулачков
Размер партии
от 1 до 10 000 шт.
Без минимального объема, прослеживаемость партии
Контроль
Полный отчет по размерам на каждую партию
Сертификаты на материалы прилагаются
Три причины, по которым покупатели отправляют нам свои чертежи
1. Качество с прослеживаемостью партии.
Каждый патрон получает уникальный серийный номер. Мы фиксируем номер плавки термообработки, номер плавки исходного материала и итоговые данные КИМ. Если в вашем производстве возникнет проблема, вы сможете проследить ее до нашей печи и нашего оператора. Без догадок.
2. Отчет о контроле на каждую партию.
Вам не нужно полагаться на слово. Мы отправляем PDF-файл со всеми критическими размерами, измерениями биения и сертификатами на материалы перед отгрузкой. Для крупных заказов мы включаем карты статистического контроля процессов (SPC). Ваш отдел входного контроля может пропустить полную проверку.
3. Один завод для ЧПУ + штамповки + пружин + радиаторов.
Ваш патрон — не изолированный компонент. Многие покупатели заказывают цанговый патрон вместе с нестандартной цанговой пружиной или радиатором для двигателя шпинделя. Мы ведем все четыре производственные линии под одной крышей. Вы получаете один заказ на поставку, одну дату отгрузки, один стандарт качества. Меньше поставщиков — меньше задержек.
Где применяются эти детали
Нестандартные цанговые патроны для ЧПУ с нашего завода используются в:
Токарных станках швейцарского типа для обработки медицинских винтов — 6 кулачков удерживают тонкостенный титан без деформации.
Многошпиндельных автоматах для линий топливных форсунок автомобилей — стабильный зажим на протяжении 20 000+ циклов.
Высокоскоростных токарных центрах для авиационных втулок — биение ниже 0,008 мм обеспечивает стабильный припуск под чистовую обработку.
Гидравлических расширительных патронах на шлифовальных станках с ЧПУ — наша 6-кулачковая конструкция заменяет мембранные патроны для заготовок нестандартной формы.
Прототипных мастерских — единичный патрон для нестандартного профиля детали, поставка за 15 дней.
Мы также изготавливаем сменные кулачки для существующих патронов. Пришлите старую деталь или эскиз — мы подберем профиль.
В: Каков ваш минимальный объем заказа (MOQ)?
Ноль. Мы изготавливаем одну деталь для прототипа или 5000 для серийного производства. Цена за единицу снижается с объемом, но первая деталь никогда не является проблемой.
В: Как вы гарантируете допуски и качество?
Каждый патрон измеряется на координатно-измерительной машине Zeiss. Биение проверяется с помощью закаленного контрольного прутка. Мы отправляем отчет о контроле вместе с поставкой. Если какой-либо размер не соответствует спецификации, мы переделываем или заменяем деталь за свой счет. Без споров.
В: Каков срок изготовления?
Стандартная сталь: 15 рабочих дней после утверждения чертежа. Закаленный сплав (58 HRC и выше): 20 рабочих дней. Для срочных заказов мы можем разделить партию — отгрузить первые 20% за 7 дней, остальное за 15.
В: Предоставляете ли вы сертификаты на материалы?
Да. Мы предоставляем сертификаты завода-изготовителя на сырье и наш собственный отчет о термообработке. Если требуется сторонний контроль (ультразвуковой, магнитопорошковый), мы организуем его по себестоимости.
Отправьте свой чертеж
Хватит ждать стандартные патроны, требующие доработки. Отправьте нам ваш 2D- или 3D-файл. Мы проверим геометрию на технологичность, подтвердим цену и начнем обработку.
Твердая смета за 12 часов — не ориентировочная, а фиксированная.
Эл. почта: sc@bquq.com
WhatsApp: +86 13713157787
Прецизионное производство — наш единственный бизнес. Сделано в Китае, проверено перед отгрузкой, без минимального объема заказа. Ваш чертеж — следующий шаг.
