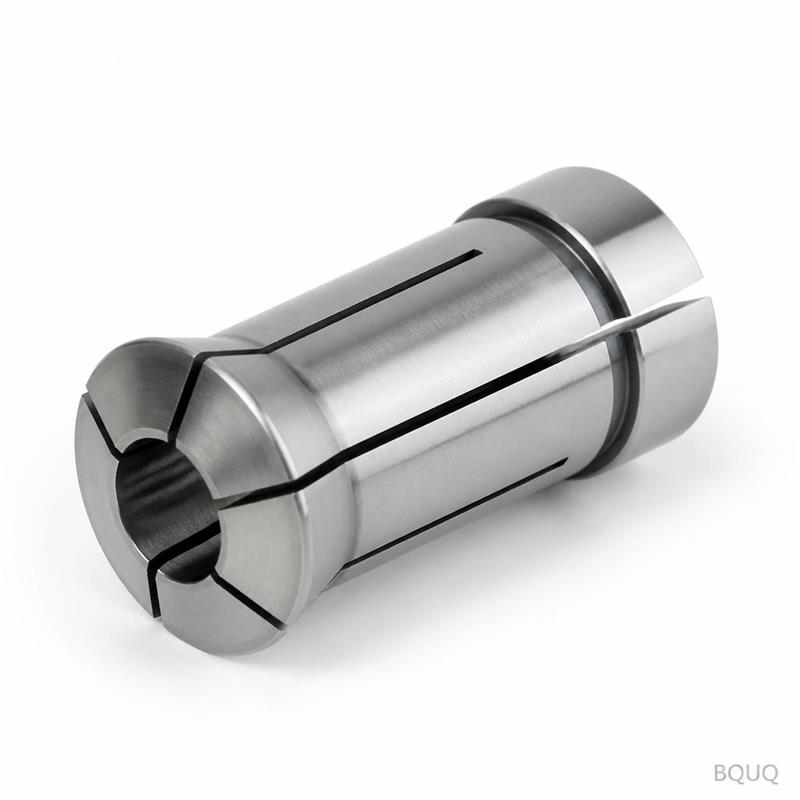

Почему этот патрон устраняет биение инструмента до его возникновения Это CNC-обработанный 3-кулачковый цанговый патрон, предназначенный для зажима хвостовиков инструментов диаметром от Ø1,0 мм до Ø32,
Это CNC-обработанный 3-кулачковый цанговый патрон, предназначенный для зажима хвостовиков инструментов диаметром от Ø1,0 мм до Ø32,0 мм. Конкретное преимущество — повторяемая концентричность: ≤0,005 мм TIR на расстоянии 4× диаметра инструмента от торца. Это означает меньше сломанных метчиков, более чистые стенки отверстий и более длительный срок службы инструмента. Мы обрабатываем корпус за одну операцию зажима, поэтому отверстие и конус геометрически связаны друг с другом. Никаких повторных установок, никаких ошибок накопления допусков.
Система ER использует прорезную цангу, которая сжимается радиально, а не аксиально. Прецизионно отшлифованный конус (угол 16°) заставляет цангу равномерно закрываться вокруг хвостовика инструмента. В отличие от 3-кулачкового спирального патрона, здесь нет подвижных кулачков, которые могли бы изнашиваться или смещаться. Усилие зажима распределяется по 8–12 контактным прорезям, что обеспечивает захват хвостовика Ø10,0 мм с радиальным усилием более 2 800 Н. Именно поэтому наш патрон удерживает цангу ER32 по стандарту DIN 6499 без люфта даже после 10 000 циклов. Для более тяжелых режимов резания мы предлагаем вариант 3-кулачкового цангового патрона с закаленными стальными кулачками, но версия ER остается стандартом для высокоскоростных шпинделей до 20 000 об/мин.
Мы используем сталь 42CrMo4 (AISI 4140) для корпуса патрона и 20CrMnTi для зажимной гайки. Корпус нормализуется, затем закаливается до HRC 58-62. Мы не останавливаемся на поверхности — твердость сердцевины остается выше HRC 45 для сопротивления деформации при повторных зажимах. Конус шлифуется после термической обработки, а не до нее. Это единственный способ выдержать допуск профиля 0,002 мм на конусе. Сами цанги изготавливаются из пружинной стали 65Mn, закаливаются до HRC 44-48 и прорезаются проволочной электроэрозией с шириной реза 0,3 мм. Каждый патрон затем покрывается черным оксидом для защиты от коррозии под воздействием СОЖ. Для нержавеющих или медицинских применений мы предлагаем химическое никелирование без дополнительной оплаты для заказов свыше 50 шт.
| Характеристика | Значение |
|---|---|
| Тип | Цанговый патрон ER (ER16 / ER20 / ER25 / ER32 / ER40) |
| Диаметр хвостовика | Ø16 / Ø20 / Ø25 / Ø32 / Ø40 мм (цилиндрический или BT/HSK) |
| Диапазон цанг | Ø1,0 – Ø26,0 мм (в зависимости от типоразмера ER) |
| Материал корпуса | 42CrMo4 (AISI 4140) |
| Материал цанги | Пружинная сталь 65Mn |
| Твердость (корпус) | HRC 58-62 |
| Биение (TIR) | ≤0,005 мм на расстоянии 4×D от торца |
| Чистота поверхности | Ra 0,4 мкм на конусе, Ra 0,8 мкм на наружном диаметре |
| Точность конуса | AT3 по DIN 6499 |
| Класс балансировки | G2,5 при 20 000 об/мин (опционально G1,0) |
| Срок поставки | 15 дней для стандартных, 25 дней для нестандартных |
| Минимальный заказ | Без минимального заказа — принимается 1 шт. |
Мы проверяем три параметра на каждом патроне, а не на выборочной партии. Во-первых, угол конуса измеряется пневматическим калибром — 16°00' ± 2'. Во-вторых, мы устанавливаем контрольный стержень (Ø10,0 мм, длиной 100 мм) и измеряем биение у торца и на расстоянии 40 мм от торца. Значения должны быть ниже 0,005 мм и 0,008 мм соответственно. В-третьих, мы проверяем момент затяжки с помощью预设 ключа, чтобы убедиться, что гайка вращается плавно без заеданий. Каждый патрон получает серийный номер, нанесенный лазерной гравировкой на корпус, и мы храним протокол контроля в течение 10 лет. По вашему запросу мы отправляем PDF с фактическими измеренными значениями вместе с вашей поставкой. Это стандартная практика для нашей линии прецизионного производства, а не дополнительная услуга.
Стандартный сверлильный патрон использует три кулачка, которые движутся независимо, поэтому точка захвата смещается по мере износа кулачков. Цанговый патрон использует пружинную цангу, которая расширяется и сжимается как единое целое. Результат: биение остается постоянным от первой детали до десятитысячной. Для сверления, зенкерования и легкого фрезерования мы рекомендуем тип ER. Для тяжелого точения или протягивания вариант 3-кулачкового цангового патрона обеспечивает в 3 раза большее осевое усилие зажима. Оба варианта доступны в этой коллекции. Вы указываете тип хвостовика (цилиндрический, BT30, BT40, HSK63A), и мы обрабатываем заднюю часть под ваш шпиндель. Если вы не уверены, какой тип подходит для вашей операции, прочитайте наше руководство по выбору режущего инструмента для ЧПУ для сравнительного анализа механизмов зажима.
Стандартные патроны шлифуются по допускам ISO 10897. Но мы регулярно изготавливаем нестандартные версии: удлиненные шейки для фрезерования глубоких карманов, уменьшенные диаметры хвостовиков для малых шпинделей и отверстия для подачи СОЖ (до 70 бар) с внутренней резьбой M6 для сопел. Мы также предлагаем специальную версию для цанг обратного действия, где цанга садится во внутренний конус 30°. Минимальный заказ для нестандартного варианта — всего одна штука, потому что это производство в Китае — но мы не массовая линия. Наш участок ЧПУ обрабатывает 30 различных вариантов патронов в неделю. Отправьте ваш чертеж с диаметром хвостовика, общей длиной и типоразмером цанги, и мы подтвердим геометрию в течение 12 часов. По предельным допускам посадки хвостовика ознакомьтесь с нашим руководством по допускам в ЧПУ-обработке перед звонком.
Каждый патрон заворачивается в антикоррозийную бумагу VCI, затем герметично упаковывается в пластиковую коробку с пенопластовым вкладышем. Мы отправляем через DHL или FedEx для одиночных изделий (3–5 дней) или морским транспортом для оптовых заказов (20–25 дней). Внешняя картонная коробка — пятислойный гофрокартон с показателем сопротивления сжатию 12 кг/см². Для заказов свыше 10 шт. мы разделяем их на отдельные коробки, чтобы предотвратить контакт металла с металлом при транспортировке. Каждая поставка включает сертификат контроля, калибровочный отчет по использованному индикатору биения и упаковочный лист с кодом ТН ВЭД (8466.93). Если вы находитесь в ЕС или США, мы предоставляем сертификат происхождения для снижения пошлин.
Без минимального заказа — мы принимаем одну штуку для прототипирования, при этом цена за штуку снижается примерно на 18% при заказе от 10 шт. и на 30% при заказе от 50 шт.
Да, мы шлифуем любой конус от BT30 до HSK100, включая Capto C3-C8, с добавлением 3 дней к сроку поставки для нестандартной шлифовки.
Мы используем мраморную плиту, индикатор с ценой деления 0,001 мм и сертифицированный контрольный стержень; измеренное значение записывается и поставляется вместе с изделием.
15 дней с момента утверждения чертежа, или 10 дней, если вы принимаете наши стандартные складские размеры — и мы отправляем авиапочтой до вашей двери.
Отправьте нам тип хвостовика, типоразмер цанги и требуемое биение. Мы ответим с фиксированной ценой, подтвержденным сроком поставки и 3D-PDF вашего патрона. Никаких расплывчатых оценок — вы получаете точное предложение в течение 12 часов. Электронная почта sc@bquq.com или WhatsApp +86 13713157787. Если у вас есть чертеж, прикрепите его напрямую. Если у вас есть только страница из каталога шпинделей, отправьте фото. Мы подберем размеры и отправим вам предпроизводственный образец до того, как вы подтвердите партию. Это прецизионное производство с 20-летним опытом фабрики в Дунгуане, готовое к работе с вашим самым требовательным шпинделем.
