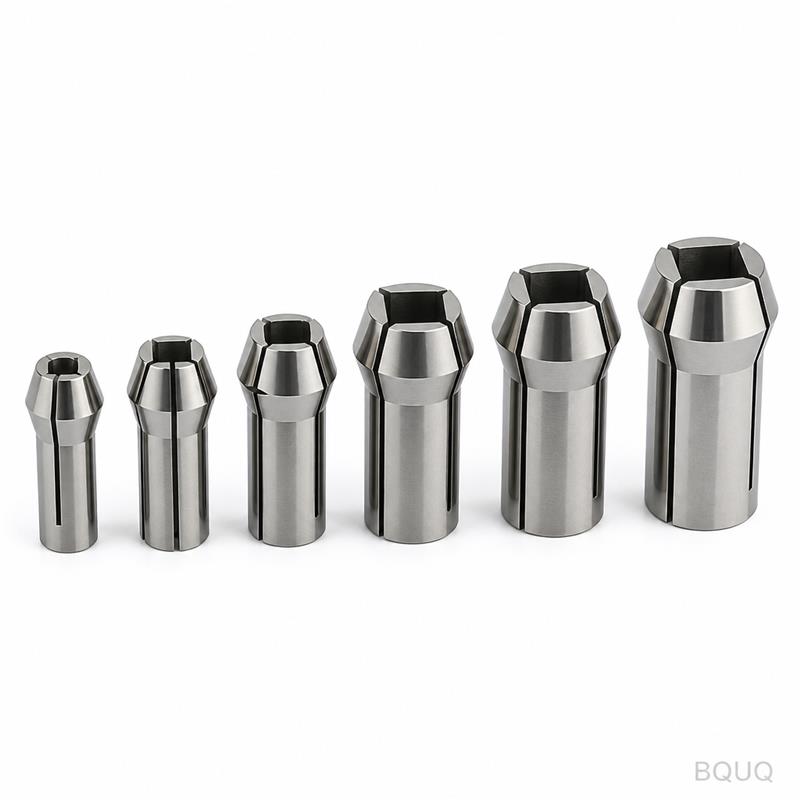

Ваш чертеж определяет деталь. Наши станки делают остальное. Мы изготавливаем этот набор квадратных цанг для токарных автоматов точно по вашему чертежу, а не по складскому каталогу. Каждая цанга проверяется на геометрию отверстия, концентричность и твердость перед отправкой с нашего производства в Дунгуане.
Кратко: Допуск ±0,005 мм на отверстие и конус. Срок изготовления 10–15 рабочих дней для нестандартных размеров. Без минимального заказа — заказывайте одну штуку или сто. Материалы: 65Mn, GCr15 и 20CrMnTi.
| Параметр | Значение |
|---|---|
| Диапазон размеров | Диаметр отверстия от 15 мм до 52 мм |
| Форма отверстия | Квадратная, по чертежу заказчика |
| Материал | Пружинная сталь 65Mn, подшипниковая сталь GCr15, цементуемая сталь 20CrMnTi |
| Твердость | 45–55 HRC (сердцевина), 58–62 HRC (поверхностный слой, если указано) |
| Допуск | ±0,005 мм на отверстие, ±0,01 мм на угол конуса |
| Концентричность | ≤0,008 мм TIR |
| Шероховатость поверхности | Ra 0,4 мкм на отверстии, Ra 0,8 мкм на наружном конусе |
| Техпроцесс | Токарная обработка с ЧПУ, внутреннее шлифование, вырезка квадратного отверстия проволокой, термообработка |
| Контроль | 100% проверка размеров, отчет на КИМ для каждой партии |
| Размер партии | От 1 до 5000 штук |
| Срок изготовления | 10–15 дней для нестандартных, 5 дней для стандартных размеров |
| Сертификация | Сертификаты на материалы, графики термообработки, отчет о контроле |
1. Прослеживаемое качество по партиям, а не случайная выборка. Каждая цанга получает уникальный номер партии. Мы храним номера плавок сырья, записи печей термообработки и данные финального контроля в течение 24 месяцев. Если на вашей линии возникает проблема, мы отслеживаем ее до конкретной плавки и этапа процесса. Никаких догадок.
2. Отчет о контроле для каждой партии — бесплатно. Каждый заказ поставляется с отчетом по размерам. Мы измеряем ширину отверстия, радиус углов квадрата, угол конуса и твердость каждой детали. Вы получаете данные до прибытия деталей. Никаких сюрпризов на входном контроле.
3. Один завод для ЧПУ, штамповки, пружин и радиаторов. Вашему набору цанг могут понадобиться пружинный фиксатор, штампованная шайба или радиатор для привода шпинделя. Мы изготавливаем все это под одной крышей. Вы получаете один заказ на поставку, одну дату отгрузки и один стандарт качества. Никакой головной боли с координацией сторонних поставщиков.
Квадратные цанги не для круглого прутка. Они зажимают квадратный, шестигранный или фасонный прокат на токарных автоматах и токарных обрабатывающих центрах с ЧПУ. Типичные применения:
Мы также изготавливаем соответствующий корпус цангового патрона, если вашей машине требуется полная сборка. Пришлите чертеж фланца шпинделя — и мы подберем конус.
Нужна другая деталь? Мы также изготавливаем Нестандартный цанговый патрон для токарного автомата 46-го типа, для круглого прутка на том же заводе в Дунгуане.
В: Действительно ли нет минимального заказа? О: Да. Мы изготавливаем одну деталь для проверки прототипа. Цены для серийного производства начинаются с 10 штук. Наши затраты на наладку ЧПУ фиксированы, поэтому малые партии экономичны. Для квадратной цанги 15 мм цена одной штуки примерно в 1,5 раза выше цены при заказе 100 штук.
В: Как вы гарантируете допуск и качество? О: Мы шлифуем конус и отверстие за одну установку для обеспечения концентричности. Каждая цанга измеряется на КИМ с разрешением 0,001 мм. В отчете о контроле указаны фактические значения для каждого критического размера. Если какое-либо значение выходит за пределы допуска, деталь бракуется, а не отгружается.
В: Каков срок изготовления нестандартного набора? О: Стандартные размеры (15, 20, 25, 32, 42, 52 мм) отгружаются за 5 дней. Нестандартная форма отверстия или специальные материалы — 10–15 дней. Термообработка добавляет 3 дня, если требуется конкретный диапазон твердости. Мы называем точные сроки после получения чертежа.
В: Предоставляете ли вы сертификаты на материалы? О: Да. Мы предоставляем сертификаты завода-изготовителя на сырую сталь, графики термообработки и результаты испытаний на твердость. Для GCr15 мы включаем отчет об отжиге на сфероидизацию. Для 20CrMnTi — измерение глубины цементованного слоя. Все документы на английском языке.
Хватит ждать, пока зарубежные поставщики ответят на простые вопросы. Пришлите нам чертеж цанги и получите твердое коммерческое предложение в течение 12 часов. Мы ответим с указанием цены, сроков и техническим анализом потенциальных проблем производства.
Отправьте ваш PDF или STEP-файл на sc@bquq.com или напишите нам в WhatsApp: +86 13713157787. Мы находимся в Дунгуане, Китай, и отвечаем в течение одного рабочего дня. Прецизионное производство — наш единственный бизнес. Ваш чертеж — отправная точка.
