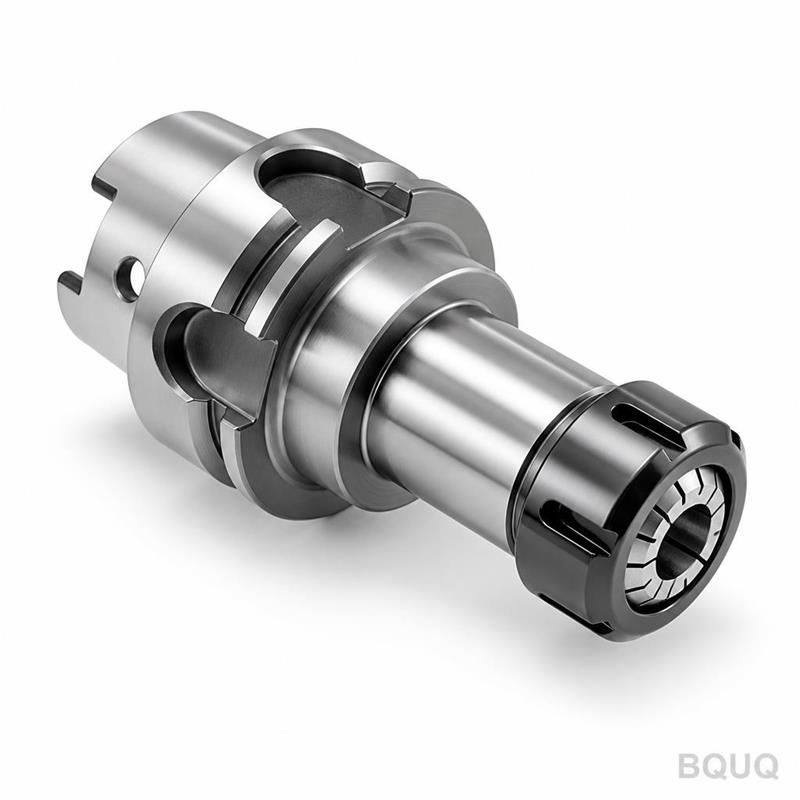

Ваш цанговый патрон ER8 начинается с чертежа, а не со стокового фото. Мы обрабатываем его из цельного прутка или поковки, нарезаем резьбу по классу 2A/2B и шлифуем конус с гарантированным биением 0,005 мм. Каждое изделие проверяется на координатно-измерительной машине (КИМ) перед отправкой с нашего завода в Дунгуане.
Кратко: Допуск ±0,005 мм на конус, шероховатость поверхности Ra 0,4 мкм, срок изготовления 7–12 дней, без минимального заказа, полная прослеживаемость материалов.
Технические характеристики
Параметр
Значение
Варианты материалов
20CrMnTi (цементируемая), 42CrMo (закалка и отпуск), 9Cr18 (нержавеющая)
Твердость
58–62 HRC (глубина цементации 0,8–1,2 мм)
Точность конуса
AT3 по DIN 6499, биение ≤ 0,005 мм
Класс резьбы
2A (наружная), 2B (внутренняя), однорезцовая нарезка или шлифование
Шероховатость поверхности
Ra 0,4 мкм на конусе, Ra 0,8 мкм на наружном диаметре
Техпроцесс
Токарная обработка с ЧПУ, фрезерование, шлифование, электроэрозионная проволочная резка пазов
Контроль
Полный отчет на КИМ, проверка твердости, магнитопорошковый контроль
Объем партии
от 1 до 10 000 шт.
Маркировка
Лазерная гравировка (материал, номер плавки, номер партии)
Три причины, по которым покупатели отправляют нам свои чертежи
1. Прослеживаемое качество по партиям. Каждый номер плавки фиксируется. Каждая партия получает уникальный код. Если в вашем сборочном цехе возникает проблема, мы отслеживаем её до конкретного станка, оператора и партии материала. Никаких догадок.
2. Отчет о контроле на каждую партию. Вы получаете отчет с размерами и фактическими измеренными значениями, а не просто отметку «годен/не годен». Угол конуса, биение, шаг резьбы, твердость — всё указано. Мы храним исходные данные в течение 5 лет.
3. Один завод для ЧПУ + штамповки + пружин + радиаторов. Вашему цанговому патрону может потребоваться цанга-пружина, штампованный фиксатор или радиатор для шпиндельного двигателя. Мы изготавливаем все четыре компонента в одном здании. Один заказ на поставку, одна система качества, одна дата отгрузки. Вы экономите 2–3 недели на координации с поставщиками.
Где применяются эти детали
Цанговые патроны с ЧПУ по индивидуальному заказу — это не складской товар. Они используются в:
Прутковых токарных станках (швейцарского типа) — цанги ER8 удерживают пруток малого диаметра (1–7 мм) для медицинских винтов, часовых осей и зубных имплантатов.
Приборах предварительной настройки инструмента — прецизионные цанговые гайки для фиксации эталонного инструмента при измерениях.
Автоматизированных паллетных системах — где патрон должен обеспечивать повторяемость в пределах 0,005 мм на протяжении тысяч циклов.
Шпинделях сверления печатных плат — цанги ER8 для микросверл (0,3–3 мм) в высокоскоростных шпинделях до 60 000 об/мин.
Специальных приспособлениях — если стандартный патрон ER не подходит к шпиндельному узлу станка, мы изготавливаем монтажный фланец под ваш конус или схему отверстий.
Мы также изготавливаем ответные цанговые гайки со специальными шлицевыми пазами, удлиненной конструкцией или нестандартной формой шестигранника. Если у вас изношенный патрон от немецкого или японского станка — пришлите нам образец. Мы проведем обратный инжиниринг и улучшим твердость.
В: Каков ваш минимальный объем заказа (МОЗ)?
О: Без МОЗ. Мы изготавливаем одну деталь для проверки прототипа и 10 000 деталей для серийного производства. Цена за штуку снижается с увеличением объема, но первое изделие всегда обрабатывается и проверяется одинаково.
В: Как вы гарантируете допуски и качество?
О: Мы шлифуем конус на круглошлифовальном станке с контролем в процессе обработки. Затем проверяем каждый критический размер на КИМ. Отчет о контроле прилагается к отгрузке. Если какой-либо размер не соответствует спецификации, мы заменяем деталь бесплатно — включая доставку.
В: Каков срок изготовления индивидуального цангового патрона с ЧПУ?
О: Стандартный цанговый патрон ER8 с гайкой: 7 дней. Индивидуальный конус или резьба: 10–12 дней. При срочной поломке мы можем изготовить одну деталь за 72 часа с надбавкой 30%. Мы работаем в две смены, поэтому ваш заказ не ждет освобождения станка.
В: Можете ли вы предоставить сертификаты на материалы и отчеты по термообработке?
О: Да. Мы предоставляем сертификаты завода-изготовителя на исходный материал и отчет по термообработке с кривыми твердости. Для аэрокосмической или медицинской отрасли мы также предоставляем полный химический анализ из независимой лаборатории.
Отправьте свой чертеж
Пришлите нам 2D-чертеж или 3D-модель в формате STEP, IGES или PDF. Мы ответим твердым коммерческим предложением в течение 12 часов — цена, срок изготовления и анализ допусков. Без обязательств, без платы за проектирование стандартных модификаций.
Эл. почта: sc@bquq.com
WhatsApp: +86 13713157787
Прецизионное производство, сделано в Китае, без минимального заказа и без отговорок. Ваш чертеж — это наш наряд на работу.
