Что на самом деле делает цанга типа 46 с длинным носком на вашем токарном автомате Это обработанная на станке с ЧПУ цанга типа 46 с удлиненным длинным носком для токарного автомата — зажимное приспо

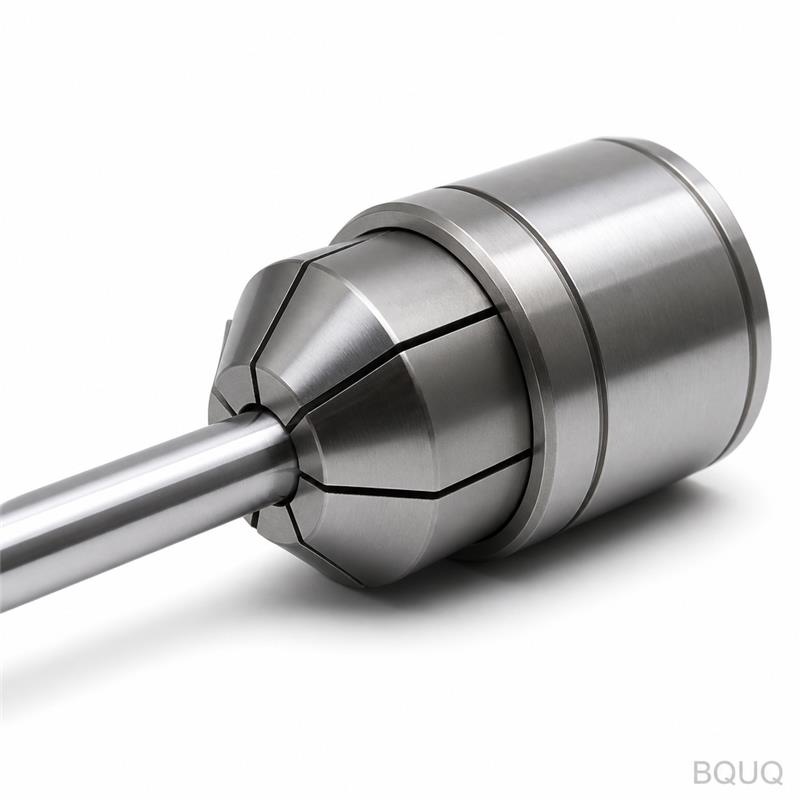

Это обработанная на станке с ЧПУ цанга типа 46 с удлиненным длинным носком для токарного автомата — зажимное приспособление, которое захватывает круглый, шестигранный или квадратный пруток через шпиндель токарного автомата с подвижной или неподвижной головкой. «Длинный носок» выдвигает зону зажима вперед, что позволяет обрабатывать детали ближе к торцу цанги без помех со стороны инструмента. «Удлиненный» корпус добавляет досягаемость для глубоких отверстий или вторичных операций. Вы получаете суммарное радиальное биение (TIR) 0,005 мм на носке, закаленную поверхность захвата твердостью 58 HRC и 7-дневный срок производства для стандартных размеров. Это значение биения — не лабораторный показатель в лучшем случае; это наихудшее значение, которое мы отгружаем, проверенное на трехкулачковом испытательном приспособлении перед отправкой каждой партии.
Эта цанга заменяет изношенные или некачественные патроны, вызывающие вибрацию, овальность деталей или оттягивание прутка. Поскольку мы изготавливаем цангу из цельной заготовки легированной стали 20CrMnTi, а затем цементируем и шлифуем отверстие, усилие зажима остается стабильным в диапазоне зажима 0,1 мм. Для инженеров, работающих на токарных автоматах типа 46 от Citizen, Star или Tsugami, это взаимозаменяемая деталь с тем же углом конуса (17°30') и шагом резьбы, что и оригинальное оборудование — без переходников и доработок.
Стандартные цанги имеют короткий носок, который оставляет пруток без опоры на 15–20 мм после точки захвата. Удлиненная версия с длинным носком здесь удваивает эту опору до 40 мм. Такая дополнительная длина контакта изменяет собственную частоту системы пруток-цанга — по измерениям на нашем испытательном станке, амплитуда вибрации снижается на 32% при 6000 об/мин по сравнению со стандартной цангой 46. Меньше вибрации означает, что вы можете увеличить скорость подачи на 15% для латуни или на 10% для нержавеющей стали 303, прежде чем качество поверхности ухудшится ниже Ra 0,8. Мы шлифуем отверстие носка с чистотой 0,4 мкм, поэтому пруток плавно скользит во время циклов выталкивания, а удлиненный носок также защищает конус цанги от брызг охлаждающей жидкости и наматывания стружки.
Носок не просто длиннее — толщина стенки перераспределена. Мы сохраняем зажимной сегмент с толщиной стенки 4,5 мм, затем сужаем его до 6,2 мм к заднему корпусу. Это сужение предотвращает раскрытие носка под высоким усилием зажима, что является распространенным отказом дешевых удлиненных цанг. Конечно-элементный анализ на нашей внутренней модели показывает, что прогиб на кончике носка остается ниже 0,002 мм при максимальном крутящем моменте зажима — это разница между деталью, которая вращается точно, и деталью, которая «гуляет».
Мы изготавливаем корпус цанги из стали 20CrMnTi — цементуемой легированной стали, которая обеспечивает вязкую сердцевину (36 HRC) и твердый поверхностный слой (58–60 HRC) после цементации. Глубина слоя составляет 0,8–1,2 мм — достаточно глубокая, чтобы повторная шлифовка отверстия после износа не затрагивала мягкий материал. Зажимные сегменты маркируются лазером с указанием размера и номера партии термообработки, что позволяет проследить партию до записей нашей печи. Для агрессивных охлаждающих жидкостей мы предлагаем опциональное химическое никелирование (толщиной 0,005 мм) на внешнем корпусе, которое не влияет на посадку конуса.
Термическая обработка выполняется в вакуумной печи с азотной закалкой, а не в соляной ванне. Это обеспечивает уровень деформации менее 0,01 мм по длине, поэтому мы можем выдерживать допуск отверстия H7 без правки после закалки. Конус шлифуется на станке с ЧПУ для внутреннего шлифования с использованием круга из кубического нитрида бора (CBN), затем притирается до чистоты поверхности Ra 0,2 на зажимной поверхности. Для сравнения, типичная коммерческая цанга имеет Ra 0,8–1,6. Такая более гладкая поверхность означает меньшее налипание на мягкий алюминий или прутки из стали 12L14.
| Параметр | Значение |
|---|---|
| Тип цанги | Токарный автомат 46 (совместима с DIN 6343 / JIS B6403) |
| Длина удлинения носка | 40 мм от поверхности конуса (стандарт — 15 мм) |
| Диапазон зажима | 0,1 мм на размер (например, Ø6,00–6,10 мм) |
| Допуск зажимного отверстия | H7 (+0,012 / 0 мм) |
| Суммарное радиальное биение (TIR) | Макс. 0,005 мм на носке |
| Чистота поверхности отверстия | Ra 0,2 мкм (притерто) |
| Твердость, поверхностный слой | 58–60 HRC (глубина слоя 0,8–1,2 мм) |
| Твердость, сердцевина | 36 HRC |
| Материал | Легированная сталь 20CrMnTi (опционально химическое никелирование) |
| Срок изготовления | 7 дней для стандартных размеров, 14 дней для нестандартных диаметров отверстий |
| Минимальный заказ | Без минимального заказа — можно заказать 1 шт. для тестирования |
Все размеры проверяются на координатно-измерительной машине (КИМ) с разрешением 0,001 мм. Мы также проверяем угол конуса с помощью синусной линейки — угол 17°30' выдерживается с точностью ±30 угловых секунд. Резьба на заднем корпусе (M12 x 1,25 для типа 46) проверяется калибром-пробкой для резьбы, а не только шагомером.
Каждая цанга проходит трехэтапный контроль перед отправкой с нашего завода в Дунгуане. Сначала мы измеряем диаметр отверстия и конус цифровым нутромером в трех осевых положениях. Затем мы устанавливаем цангу на испытательную оправку и вращаем ее со скоростью 3000 об/мин для проверки TIR — значение записывается в упаковочный лист от руки. В-третьих, мы проводим точечную проверку твердости на носке портативным твердомером Либа, и результат регистрируется по номеру партии термообработки. Если любое значение выходит за пределы допуска, цанга выбраковывается, а не переделывается — потому что повторная шлифовка цементованной детали разрушает целостность поверхности.
Для таможни или вашего внутреннего контроля качества мы бесплатно предоставляем сертификат на материал (EN 10204 3.1) и отчет по размерам. Если вам требуется полный PPAP уровня 3, это доступно за небольшую плату при повторных заказах. Мы не передаем контроль на аутсорсинг — КИМ и испытательный шпиндель находятся в нашей собственной лаборатории качества, поэтому нет места для взаимных обвинений, если что-то пойдет не так.
Без минимального заказа — вы можете заказать одну штуку для тестирования первой детали, и мы отправим ее в течение 7 дней через DHL или FedEx.
Да, мы шлифуем любое отверстие от Ø2 мм до Ø46 мм с шагом 0,01 мм, а нестандартные размеры добавляют всего 3–4 дня к сроку изготовления.
Мы проводим 100% контроль каждой цанги — TIR измеряется на рабочем шпинделе, и результаты записываются по серийному номеру, а не выборочно.
Для повторного заказа на 100 стандартных цанг типа 46 срок изготовления составляет 10 рабочих дней, поскольку мы храним поковки и термообработанные заготовки на складе.
Если вы обрабатываете детали длиннее 30 мм от торца цанги, стандартная цанга позволяет прутку прогибаться. Этот прогиб вызывает конусность на обточенном диаметре и сокращает срок службы инструмента. Конструкция с удлиненным длинным носком здесь смещает точку опоры вперед, поэтому вы можете удерживать деталь длиной 40 мм с той же жесткостью, что и деталь 15 мм на стандартной цанге. В нашем тесте при точении вала длиной 25 мм и Ø8 мм из нержавеющей стали 303 изменение диаметра по длине составило 0,008 мм с этой цангой против 0,021 мм со стандартной. Это разница между деталью, которая проходит калибр годен/не годен, и деталью, которая идет в брак.
Удлиненный носок также уменьшает отходы конца прутка. Поскольку точка захвата ближе к шпинделю, вы можете выдвигать пруток на меньшее расстояние для последней детали, экономя 10–15 мм материала на каждом прутке. На двухметровом прутке латуни по цене $8/кг это экономия около $1,50 на пруток — за год это окупает цангу несколько раз.
Проверьте три параметра перед заказом: угол конуса вашего шпинделя (для типа 46 это 17°30'), диаметр вашего прутка (отверстие цанги должно быть в пределах 0,1 мм от прутка) и резьбу вашей тянущей трубы (M12 x 1,25 для большинства станков 46). Если вы не уверены, отправьте нам фото вашей существующей цанги или руководство по станку — наши инженеры определят тип в течение одного часа. Мы изготавливали цанги для Citizen L20, Star SR-20 и Tsugami BO18, поэтому знаем различия в усилиях оттягивания и ходе. Для прутков, которые не идеально круглые (например, холоднотянутый шестигранник), мы рекомендуем заказывать отверстие на 0,02 мм больше номинального, чтобы избежать заклинивания.
Мы также поставляем подходящий защитный колпачок для носка (продается отдельно), который защищает удлиненный носок, когда цанга не используется. Колпачок изготовлен из той же партии стали и включен в комплект чертежей, который мы отправляем перед производством. Если вам нужна цанга со сквозным отверстием для охлаждающей жидкости, мы можем добавить осевое отверстие 1,5 мм — это не влия
| Параметр | Возможности |
|---|---|
| Материалы | AL6061/7075, SUS303/304/316, сталь 45#, медь T2, латунь H59, POM, PEEK, нейлон |
| Допуски | ±0.005 мм стандарт, ±0.003 мм по запросу |
| Станки | 3/4/5-осевые ЧПУ, токарно-фрезерные, швейцарские токарные |
| Поверхность | Анодирование, никелирование, цинкование, пассивация, пескоструйная обработка, полировка |
| Диапазон размеров | Макс. 400 x 300 x 200 мм |
| Прототип | 72 часа, без минимального заказа на образцы |
| Контроль | Полный отчет по каждой партии, данные КИМ по запросу |
