Пружины в подвеске и системах движения: основы проектирования
Краткий ответ: проектируйте пружину подвески или системы движения, сначала зафиксировав пять параметров — установочная длина, длина под нагрузкой, нагрузка при этой длине, максимальный ход и ресурс циклов. Жесткость пружины k (Н/мм) = ΔF/Δx, и жесткость пропорциональна диаметру проволоки в четвертой степени, поэтому изменение диаметра проволоки на 10% меняет жесткость примерно на 46%. Типичные пружины подвески имеют жесткость 20–120 Н/мм при предварительном натяге 15–35%; пружины систем управления движением часто имеют жесткость менее 5 Н/мм. Прототип за 2–5 дней, затем валидация при 10^5–10^6 циклов перед выпуском. BQUQ рассчитывает стоимость заказных пружин за 12 рабочих часов.
Пружины подвески и пружины систем управления движением выглядят одинаково на чертеже, но ведут себя совершенно по-разному в эксплуатации. Одни поглощают удары от дороги или механизма и должны выдерживать миллионы циклов без просадки. Другие позиционируют механизм, удерживают предварительный натяг или возвращают рычаг, и часто важнее повторяемость, чем накопление энергии. Правильное проектирование — жесткость, предварительный натяг, ход, материал и усталостная прочность — вот что отличает пружину, которая служит весь гарантийный срок, от той, что выходит из строя в полевых условиях.
Это руководство охватывает инженерные решения, которые важны до отправки запроса коммерческого предложения, с цифрами, которые вам действительно понадобятся.
Что на самом деле делает пружина подвески в системе движения?
Пружина в подвеске или системе движения выполняет одну или несколько из четырех задач:
1. Несущая способность — поддержание статической массы на заданной высоте (вес угла автомобиля, головка станка, противовес).
2. Накопление и возврат энергии — поглощение удара и его возврат на контролируемом расстоянии.
3. Предварительный натяг и контроль люфта — поддержание контакта сопрягаемых деталей, чтобы механизм не дребезжал и не терял положение.
4. Настройка частоты — установка собственной частоты системы масса-пружина так, чтобы она не совпадала с возбуждением от двигателя, дороги или насоса.
Большинство реальных конструкций выполняют две или три из этих функций одновременно. Поэтому первый шаг — никогда не «выбрать пружину», а записать требование по нагрузке-деформации в двух важных рабочих точках: установочная (предварительно нагруженная) длина и расчетная длина под нагрузкой.
Две рабочие точки, которые вы должны определить
| Параметр | Обозначение | Типичное значение для подвески | Типичное значение для системы движения |
|---|---|---|---|
| Свободная длина | L0 | 180–400 мм | 15–80 мм |
| Установочная длина | L1 | 70–85% от L0 | 80–95% от L0 |
| Длина под нагрузкой | L2 | 45–65% от L0 | 60–85% от L0 |
| Жесткость пружины | k | 20–120 Н/мм | 0,2–5 Н/мм |
| Целевой ресурс циклов | N | 10^5–10^6 | 10^6–10^7 |
Эти диапазоны ориентировочные, а не спецификации — подвеска легкого прицепа и ось тяжелого грузовика живут в разных мирах. Но структура таблицы — это главное: если вы не можете заполнить L1, L2 и нагрузку при каждой из них, ни один поставщик пружин не сможет дать точную цену, и любая полученная цена будет догадкой.
Как рассчитать жесткость пружины для подвески?
Основное соотношение простое:
k = ΔF / Δx
Где k — жесткость в Н/мм, ΔF — изменение силы в ньютонах, Δx — изменение деформации в миллиметрах. Если угол подвески требует 2400 Н при расчетной нагрузке и 1500 Н при установочном предварительном натяге, а ход между этими состояниями составляет 40 мм, то:
k = (2400 − 1500) / 40 = 22,5 Н/мм
Это ваша целевая жесткость. Все остальное в конструкции — диаметр проволоки, количество витков, средний диаметр — существует для достижения этого числа при вписывании в имеющееся пространство.
Формула жесткости и почему диаметр проволоки доминирует
Для винтовой пружины сжатия с круглой проволокой:
k = (G · d⁴) / (8 · D³ · n)
- G = модуль сдвига (79 000 Н/мм² для углеродистой стали, 69 000 Н/мм² для нержавеющей)
- d = диаметр проволоки (мм)
- D = средний диаметр витка (мм)
- n = число активных витков
Член с четвертой степенью диаметра проволоки — самый важный факт в проектировании пружин. Это означает, что небольшие изменения геометрии приводят к большим изменениям жесткости:
| Изменение | Влияние на жесткость |
|---|---|
| Диаметр проволоки +10% | +46% |
| Диаметр проволоки −10% | −34% |
| Средний диаметр +10% | −25% |
| Активных витков +1 | жесткость падает пропорционально (n+1)/n |
Вот почему «просто сделать на 0,2 мм толще» — никогда не тривиальное изменение, и почему компенсация упругого последействия важна при формообразовании. Это также причина, по которой поставщик, способный выдерживать tight допуск на диаметр проволоки и точно контролировать количество витков, стоит больше, чем тот, кто предлагает цену на 5% ниже.
Если вы прорабатываете компромиссы между жесткостью и геометрией, наши заметки о хромокремнистой пружинной стали охватывают материальную сторону той же проблемы.
Предварительный натяг, ход и почему высота до соприкосновения витков — жесткий предел
Предварительный натяг — это сила, уже присутствующая в пружине при установочной длине. Это важно, потому что:
- Он удерживает пружину на месте и предотвращает дребезг или отрыв при знакопеременных нагрузках.
- Он задает статическое положение системы — высоту езды, положение покоя механизма.
- Он расходует часть доступного хода пружины до любого динамического события.
Жесткое ограничение — высота до соприкосновения витков: длина пружины, когда все витки касаются. Ваша максимальная сжатая длина должна оставаться выше этой высоты с запасом, обычно 15–20% хода для подвески и 10% для легкого управления движением. Соприкосновение витков — не мягкий отказ, оно передает нагрузку непосредственно на опоры пружины и обычно разрушает пружину или корпус.
Пример бюджета хода
| Этап | Длина (мм) | Сила (Н) | Примечания |
|---|---|---|---|
| Свободная | 250 | 0 | Только для справки |
| Установочная | 200 | 1 125 | Предварительный натяг 50 мм при 22,5 Н/мм |
| Статическая под нагрузкой | 160 | 2 025 | Нормальное рабочее положение |
| Максимальное сжатие | 120 | 2 925 | Полный ход сжатия / конец хода |
| Высота до соприкосновения витков | 100 | — | Не должна достигаться в эксплуатации |
Здесь пружина имеет 80 мм полезного хода от установочной до соприкосновения витков, и конструкция использует все 80 мм. Это слишком tight. Лучшая конструкция либо уменьшила бы жесткость, добавила свободную длину, либо приняла бы более высокий пакет, чтобы запас до соприкосновения витков составлял 20 мм или более.
Какой тип пружины подходит для какой функции движения?
Три семейства охватывают большинство работ по подвеске и движению, и каждое имеет естественное применение.
| Тип | Направление нагрузки | Типичное применение | Ключевое ограничение конструкции |
|---|---|---|---|
| Пружина сжатия | Толкающая / осевая | Подвеска автомобиля, пружины для штампов, противовес, возврат клапана | Высота до соприкосновения витков и продольный изгиб |

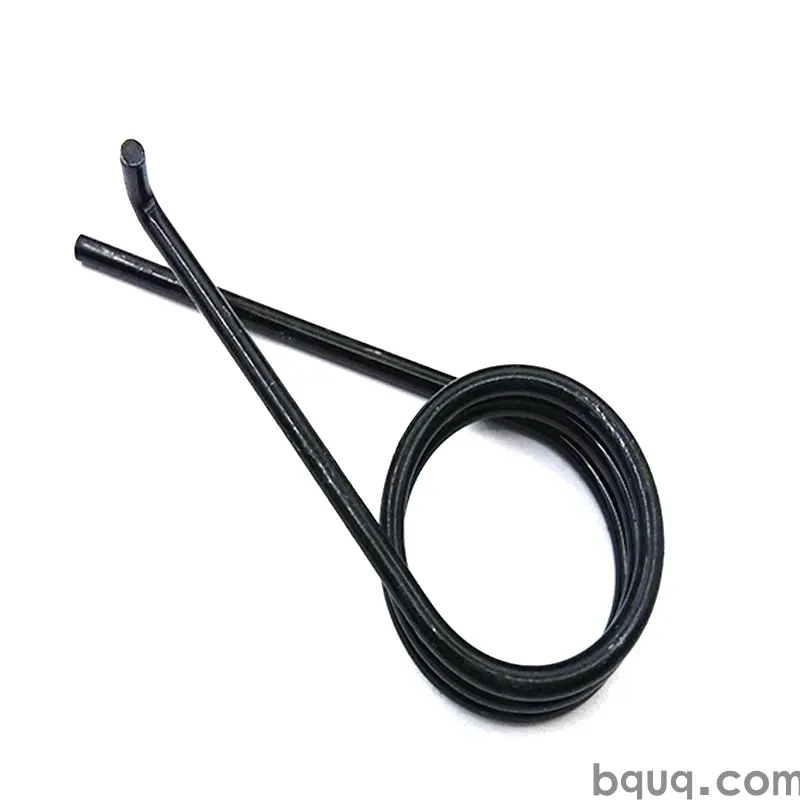

| Пружина кручения | Вращающий момент | Петли, рычаги, возврат крышки, возврат педали | Геометрия лапок и зазор корпуса |
| Пружина растяжения | Тянущая / осевая | Натяжители, втягивающие устройства, доводчики дверей, возврат троса | Концентрация напряжений в крючке и начальное натяжение |
Еще два соображения касаются всех трех типов:
Продольный изгиб. Пружина сжатия со свободной длиной более примерно 2,6 раза ее среднего диаметра может изгибаться в сторону без направляющей. Длинные пружины подвески почти всегда направляются по штоку амортизатора или устанавливаются в гнездо именно по этой причине.
Волновые колебания и резонанс. Пружина — это распределенная система масса-пружина, а не чистая пружина. На определенных частотах волновое движение распространяется по виткам и может значительно усиливать напряжения. Если ваша система имеет известную частоту возбуждения — обороты двигателя, воздействие дороги, пульсация насоса — проверьте ее на соответствие собственной частоте пружины. Наша статья о резонансе и волновых колебаниях пружин описывает расчет.
Выбор материала для пружин подвески и систем движения
Выбор материала влияет на усталостную долговечность, коррозионное поведение и стоимость больше, чем любое другое отдельное решение.
| Материал | Модуль сдвига (Н/мм²) | Макс. рабочая температура | Усталостная прочность | Коррозионная стойкость | Относительная стоимость |
|---|---|---|---|---|---|
| Музыкальная проволока (ASTM A228) | 79 000 | ~120 °C | Отличная | Плохая | Низкая |
| Углеродистая сталь, закаленная в масле | 79 000 | ~150 °C | Очень хорошая | Плохая | Низкая |
| Хромокремнистая | 79 000 | ~220 °C | Отличная | Плохая | Средняя |
| Нержавеющая 302 / 304 | 69 000 | ~250 °C | Хорошая | Очень хорошая | Средняя |
| Нержавеющая 17-7PH | 76 000 | ~315 °C | Отличная | Очень хорошая | Высокая |
| Фосфористая бронза | 43 000 | ~120 °C | Удовлетворительная | Отличная | Средняя |
| Inconel / Hastelloy | 66 000 | 400 °C+ | Отличная | Отличная | Очень высокая |
Для подвески хромокремнистая сталь является стандартом для высокоцикловых, высоконагруженных применений благодаря усталостной прочности и стойкости к просадке при повышенной температуре. Для управления движением во влажных условиях или при мойке обычно практичным ответом является нержавеющая сталь 302 или 304. Для высокотемпературных или особо коррозионных условий применяются никелевые сплавы — см. наше сравнение пружин из Hastelloy и Inconel, если вы работаете в этом диапазоне.
Одно предостережение: переход с углеродистой стали на нержавеющую для «добавления коррозионной стойкости» снижает G примерно на 13%, что снижает жесткость на ту же величину. Вам нужно будет перенастроить геометрию, а не просто заменить материал.
Напряжение, остаточная деформация и усталость
Расчетное напряжение должно быть ниже допустимого для материала при необходимом количестве циклов. Как грубое правило для пружин сжатия в динамическом режиме:
- 10^5 циклов: до ~45% от предела прочности
- 10^6 циклов: до ~38% от предела прочности
- 10^7 циклов: до ~32% от предела прочности
Это ориентировочные проценты, используемые для предварительного расчета, а не замена проверенным данным по усталости для вашей конкретной геометрии и состояния поверхности. Качество поверхности имеет огромное значение — царапина или коррозионная язва на высоконагруженном витке является местом зарождения трещины. Дробеструйная обработка, которая создает сжимающие напряжения на поверхности, — один из самых дешевых способов продлить усталостную долговечность и является стандартной практикой для автомобильных пружин подвески.
Предварительная заневоливание (обжатие) — другой стандартный этап. Пружину сжимают за пределы высоты до соприкосновения витков один раз при изготовлении, чтобы первые несколько циклов пластической деформации произошли на заводе, а не в вашей сборке. Без этого пружина подвески может потерять несколько миллиметров свободной длины в первые часы эксплуатации.
Допуски, испытания и что указывать на чертеже
Пружины обманчиво сложно специфицировать. Чертеж, на котором написано «пружина сжатия, свободная длина 250 мм», даст вам что-то, но, вероятно, не то, что нужно.
Минимальное содержание чертежа
- Диаметр проволоки и допуск
- Наружный или внутренний диаметр (указать, какой именно, и допуск)
- Свободная длина и допуск
- Общее и активное число витков
- Жесткость (Н/мм) и диапазон деформации, в котором она измеряется
- Нагрузка при одной или двух заданных длинах — это самая полезная единичная проверка
- Тип опорных витков (закрытые, закрытые и шлифованные, открытые)
- Направление навивки, если важно
- Спецификация материала и любое покрытие (гальваническое, лакокрасочное, дробеструйное)
- Направление вращения для пружин кручения
Точки контроля, которые выявляют реальные проблемы
| Проверка | Метод | Почему это важно |
|---|---|---|
| Нагрузка при установочной длине | Датчик усилия при фиксированной деформации | Выявляет ошибки жесткости и свободной длины вместе |
| Свободная длина | Оптический или контактный | Обнаруживает остаточную деформацию и дрейф навивки |
| Перпендикулярность | Угольник и щуп | Предотвращает боковую нагрузку и продольный изгиб |
| Диаметр проволоки | Микрометр | Влияние четвертой степени на жесткость |
| Состояние поверхности | Визуально при 10× | Места зарождения трещин |
| Количество витков | Визуально / оптически | Жесткость и высота до соприкосновения витков |
Обратите внимание, что испытание нагрузкой при длине гораздо информативнее, чем только свободная длина. Две пружины могут иметь одинаковую свободную длину и разные жесткости, и только испытание под нагрузкой это выявит. Допуск на длину стоит понимать детально — наша статья о допуске на длину пружины объясняет, как он взаимодействует с допуском на жесткость в размерной цепи.
Прототип, валидация, затем масштабирование
Практическая последовательность для новой пружины подвески или системы движения:
1. Определите две рабочие точки и целевой ресурс циклов.
2. Рассчитайте геометрию по формуле жесткости, затем проверьте высоту до соприкосновения витков и продольный изгиб.
3. Выберите материал исходя из окружающей среды, температуры и целевой усталостной прочности.
4. Изготовьте прототип — короткие партии достаточно быстры и дешевы, чтобы протестировать два-три варианта жесткости параллельно. См. прототип и мелкосерийное производство пружин.
5. Проведите валидацию при представительной нагрузке и количестве циклов, и измерьте остаточную деформацию после первых 100 циклов.
6. Запустите в производство с критерием приемки по нагрузке при длине, а не только по свободной длине.
BQUQ управляет четырьмя производственными линиями на одной фабрике в Дунгуане, охватывающими обработку на станках с ЧПУ с точностью до ±0,005 мм, штамповку металла, заказные пружины и радиаторы, поэтому пружина, которой требуется соответствующее гнездо, фиксатор или термообработанный корпус, может быть изготовлена вместе, а не согласована между тремя поставщиками. Гибкий минимальный объем заказа означает, что прототипная партия из 50 штук и производственная партия из 50 000 штук изготавливаются по одному и тому же процессу. Коммерческие предложения отправляются в течение 12 рабочих часов.
Часто задаваемые вопросы
В: Как рассчитать необходимую жесткость пружины?
О: Разделите изменение нагрузки на изменение деформации между двумя рабочими точками: k = ΔF/Δx. Если пружина должна нести 2400 Н при расчетной нагрузке и 1500 Н при установочном предварительном натяге на ходе 40 мм, требуемая жесткость составляет 22,5 Н/мм. Затем подберите диаметр проволоки, средний диаметр и число активных витков, чтобы достичь этой жесткости с учетом ограничений по высоте до соприкосновения витков и продольному изгибу.
В: Каков типичный предварительный натяг для пружины подвески?
О: Для подвески транспортных средств и машин предварительный натяг обычно составляет 15–35% от общей расчетной нагрузки, что удерживает пружину на месте при знакопеременных нагрузках и задает статическую высоту езды. Легкие пружины систем управления движением часто имеют более высокий процент предварительного натяга — 30–50% — потому что их основная задача — удерживать механизм в положении, а не поглощать большой динамический ход.
В: Подходит ли нержавеющая сталь для пружины подвески?
О: Это зависит от окружающей среды. Нержавеющая сталь хорошо сопротивляется коррозии, но ее модуль сдвига примерно на 13% ниже, чем у углеродистой стали, поэтому жесткость падает, если не перенастроить геометрию. Она также имеет более низкую усталостную прочность, чем хромокремнистая сталь, при высоких напряжениях. Используйте нержавеющую сталь для влажных условий, мойки или слабоагрессивных сред при умеренных напряжениях; используйте хромокремнистую сталь для высокоцикловой, высоконагруженной работы подвески.
В: Почему моя пружина потеряла длину после установки?
О: Это остаточная деформация, вызванная релаксацией напряжений и локальной текучестью в первых циклах. Это нормально для необработанных пружин и обычно составляет 1–3% от свободной длины. Предварительное заневоливание (обжатие) на заводе сжимает пружину за пределы высоты до соприкосновения витков один раз, чтобы остаточная деформация произошла до поставки. Если деформация продолжается после первых ста циклов, ваше расчетное напряжение, вероятно, слишком высокое.
В: Сколько циклов должна выдерживать пружина подвески?
О: Автомобильные пружины подвески обычно валидируются на 10^5–10^6 циклов при представительной нагрузке, в то время как промышленные пружины систем управления движением часто рассчитаны на 10^6–10^7. Чтобы достичь более высоких показателей, поддерживайте расчетное напряжение в пределах примерно 32–38% от предела прочности, указывайте дробеструйную обработку и контролируйте чистоту поверхности — язвы и царапины являются местами зарождения усталостных трещин.
