Это удлинённая цанга 52-го типа с круглым отверстием, изготовленная точно по вашему чертежу. Мы не продаём готовые приближённые аналоги. Каждое изделие обрабатывается, подвергается термообработке и шлифуется на нашем заводе в Дунгуане, а затем проверяется на концентричность и допуск отверстия перед отгрузкой. Если на чертеже указано ±0,005 мм, вы получите именно это.
Кратко: Допуск ±0,005 мм на отверстие и конус, чистота поверхности Ra 0,4 мкм, срок изготовления 7–10 рабочих дней, без минимального объёма заказа. Один прототип или 5000 штук — одинаковый контроль процесса.
| Параметр | Значение |
|---|---|
| Варианты материалов | 20CrMnTi, 40Cr, 9Cr18 или по вашему ТУ |
| Твёрдость | 58–62 HRC (цементация), 48–52 HRC (закалка объёмная) |
| Тип отверстия | Круглое, удлинённой длины |
| Типоразмер цанги | 52 (для шпинделя 52 мм) |
| Допуск отверстия | H7 стандарт, или ±0,005 мм по запросу |
| Угол конуса | 16° или 30° по чертежу |
| Концентричность | ≤0,005 мм TIR у зажимной части |
| Чистота поверхности | Ra 0,4 мкм на отверстии и конусе |
| Процесс обработки | Токарная обработка с ЧПУ, внутреннее шлифование, прорезка пазов проволочной эрозией |
| Термообработка | Вакуумная цементация или индукционная закалка |
| Контроль | 100% проверка размеров, отчёт КИМ на каждую партию |
| Срок изготовления | 7–10 рабочих дней для стандартных партий |
| МОЗ | Без минимального объёма (принимается 1 шт.) |
| Страна происхождения | Сделано в Китае, завод в Дунгуане |
1. Прослеживаемое качество по партиям. Каждая плавка получает уникальный код. Мы фиксируем сертификат на материал, параметры термообработки и данные финального шлифования. Если деталь выйдет из строя в вашем шпинделе, мы сможем проследить её до конкретного цикла печи. Никаких догадок.
2. Отчёт о контроле на каждую партию. Вам не нужно об этом просить. Каждая поставка включает отчёт с размерами: внутренний диаметр отверстия, угол конуса и концентричность. Для ответственных партий мы добавляем отчёт КИМ и сертификат на материал. Это стандарт, а не платная услуга.
3. Один завод: ЧПУ + штамповка + пружины + радиаторы. Ваша цанга — не изолированная деталь. Если для вашей сборки также нужен штампованный фиксатор, пружинный толкатель или радиатор для привода, мы изготавливаем всё это под одной крышей. Меньше поставщиков, меньше передач, меньше накопления допусков. Вы отправляете один пакет чертежей — мы координируем остальное.
Эта удлинённая цанга 52-го типа предназначена для токарных станков с ЧПУ и швейцарских автоматов продольного точения со шпинделем 52 мм. Удлинённая часть позволяет захватывать заготовку глубже, поэтому вы можете зажимать более длинный пруток или детали с углублениями без потери жёсткости.
Конструкция с круглым отверстием предназначена для сплошного круглого прутка. Если вам нужен шестигранник, квадрат или другой профиль, мы можем прорезать отверстие проволочной эрозией под вашу форму — просто пришлите чертёж.

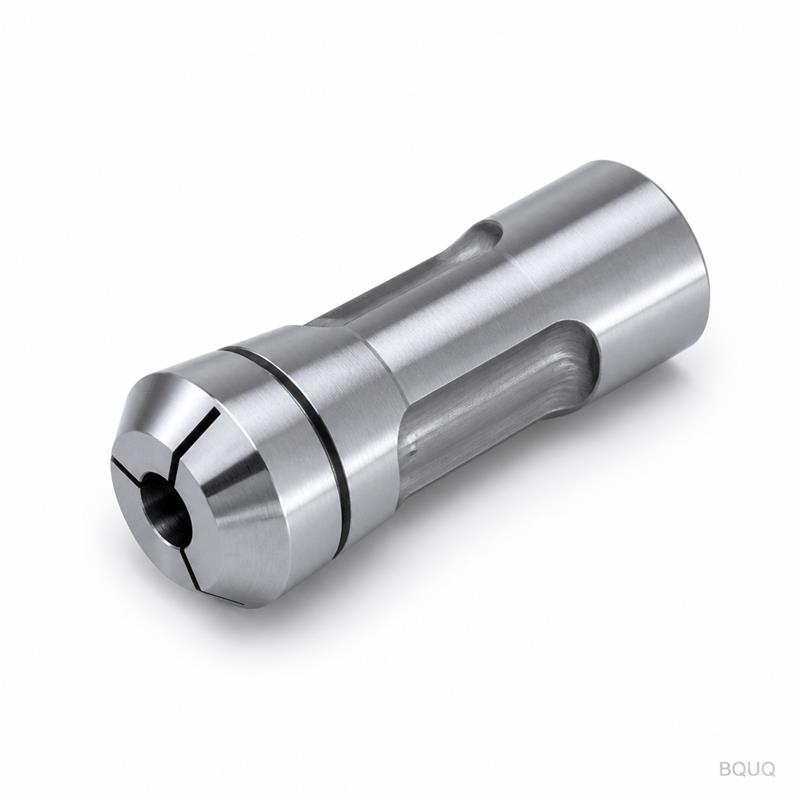

Нужна другая деталь? Мы также изготавливаем Индивидуальный CNC цанговый патрон для токарного автомата, круглое отверстие 15, точное производство, Китай на том же заводе в Дунгуане.
В: Каков ваш минимальный объём заказа? О: Без МОЗ. Мы изготавливаем одну деталь для прототипов и 5000+ для серийного производства. Оснастка стандартная для цанг 52-го типа, поэтому для малых партий нет дополнительных затрат на наладку.
В: Как вы гарантируете допуски и качество? О: Мы шлифуем отверстие и конус на внутреннем шлифовальном станке с ЧПУ, затем проверяем каждую деталь калибром-пробкой и конусным кольцом. Концентричность проверяется на прецизионной оправке. Отчёт о контроле прилагается к вашей поставке. Если деталь не соответствует ТУ, мы заменяем её бесплатно.
В: Каков срок изготовления? О: 7–10 рабочих дней для стандартных материалов и термообработки. Если нужен срочный заказ за 3 дня, мы можем это сделать за дополнительную плату 20% за ускорение, при условии наличия материала.
В: Можете ли вы предоставить сертификаты на материал и отчёты по термообработке? О: Да. Мы предоставляем сертификаты завода-изготовителя на сырьё и отчёт по термообработке с указанием твёрдости и глубины слоя. Это включено для каждой партии, без дополнительной платы.
Отправьте ваш PDF или STEP-файл на sc@bquq.com или в WhatsApp +86 13713157787. Мы ответим с твёрдым коммерческим предложением в течение 12 часов — включая цену, срок изготовления и анализ всех критических допусков. Без МОЗ, без обязательств. Если вам нужна вторая оценка конструкции цанги, наши инженеры прямо скажут, можно ли сделать что-то дешевле или быстрее. Это прецизионное производство, как мы делаем его уже 20 лет в Дунгуане.
| Параметр | Возможности |
|---|---|
| Материалы | AL6061/7075, SUS303/304/316, сталь 45#, медь T2, латунь H59, POM, PEEK, нейлон |
| Допуски | ±0.005 мм стандарт, ±0.003 мм по запросу |
| Станки | 3/4/5-осевые ЧПУ, токарно-фрезерные, швейцарские токарные |
| Поверхность | Анодирование, никелирование, цинкование, пассивация, пескоструйная обработка, полировка |
| Диапазон размеров | Макс. 400 x 300 x 200 мм |
| Прототип | 72 часа, без минимального заказа на образцы |
| Контроль | Полный отчет по каждой партии, данные КИМ по запросу |
