ВведениеВаш чертеж определяет деталь. Наши станки ее исполняют. Мы изготавливаем нестандартные цанговые патроны для ЧПУ наружным диаметром от 20 до 200 мм, с диаметром отверстия от 1 до 50 мм. Каждое
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.

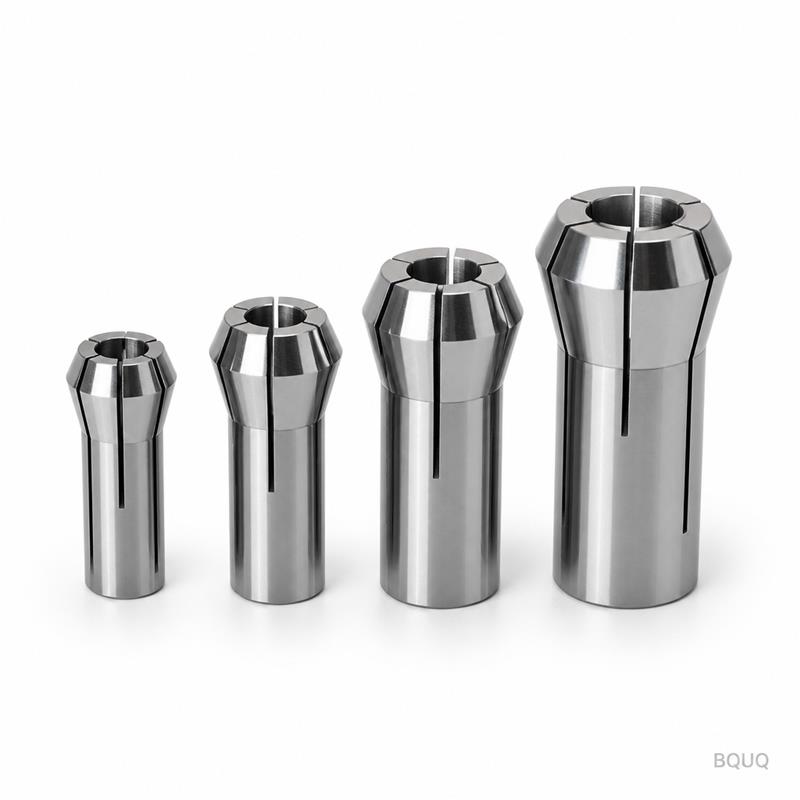

Ваш чертеж определяет деталь. Наши станки ее исполняют. Мы изготавливаем нестандартные цанговые патроны для ЧПУ наружным диаметром от 20 до 200 мм, с диаметром отверстия от 1 до 50 мм. Каждое изделие проверяется перед отгрузкой — не выборочно, не по抽样. Мы измеряем критические размеры на КИМ и записываем данные. Если деталь не соответствует вашему чертежу, она не отгружается.
Допуск: ±0.005 мм на отверстие и конус
Срок изготовления: 10–15 рабочих дней для прототипов, 20–25 для серийного производства
Без минимального заказа — закажите одну штуку или десять тысяч
Сертификаты на материалы прилагаются к каждой партии
Мы — прецизионное производственное предприятие в Дунгуане, Китай, с 20-летним опытом обработки на станках с ЧПУ. Вы присылаете чертеж. Мы возвращаем деталь, которая подходит к вашему шпинделю и надежно удерживает вашу заготовку.
16°, 20°, 30° или по чертежу (JIS, DIN, ER и нестандартный)
Допуск
±0.005 мм на отверстие, конус и соосность
Шероховатость поверхности
Ra 0.4 мкм на отверстии, Ra 0.8 мкм на наружном диаметре
Техпроцесс
Токарная обработка с ЧПУ, внутреннее шлифование, электроэрозионная резка пазов, термообработка
Контроль
100% проверка на КИМ, тест на твердость, контроль соосности
Объем партии
от 1 до 100 000 штук
Срок изготовления
Прототип 10–15 дней, серийное производство 20–25 дней
Сертификация
ISO 9001:2015, сертификаты на материал с завода-изготовителя, отчеты по термообработке
Мы шлифуем отверстие после термообработки. Это обеспечивает выдерживание угла конуса в пределах 0.002 мм по всей длине. Пазы изготавливаются электроэрозионной резкой, а не фрезерованием, чтобы исключить заусенцы и сохранить остроту кромок. Каждая цанга имеет серийный номер для прослеживаемости.
Три причины, по которым покупатели отправляют нам свои чертежи
1. Качество с полной прослеживаемостью партии
Каждая цанга получает серийный номер. Мы связываем его с номером плавки материала, партией термообработки и записями контроля. Если деталь выйдет из строя в вашем станке через шесть месяцев, мы сможем проследить ее до конкретной плавки стали и цикла закалки. Без догадок. Без перекладывания ответственности.
2. Отчет о контроле для каждой партии
Вы получаете полный отчет по размерам с каждым заказом. Он включает диаметр отверстия, угол конуса, соосность, твердость и шероховатость поверхности. Мы также отправляем фотографии экрана КИМ и фактической детали. Вам не нужно перепроверять наши детали. Можете, но расхождений вы не найдете.
3. Одно предприятие для ЧПУ + штамповки + пружин + радиаторов
Мы эксплуатируем четыре производственные линии под одной крышей: обработка на ЧПУ, штамповка металла, навивка пружин и изготовление радиаторов. Если для сборки вашего цангового патрона требуется толкатель с пружиной, штампованный фиксатор или корпус с термообработкой — мы изготавливаем это здесь. Вы работаете с одним инженером, одним счетом, одним пунктом отгрузки. Это сокращает время управления поставщиками как минимум на 30%.
Где применяются эти детали
Нестандартные цанговые патроны для ЧПУ с нашего предприятия работают в швейцарских токарных станках, токарных обрабатывающих центрах с ЧПУ и автоматических прутковых податчиках. Вы найдете их в:
Производстве медицинских изделий — удержание мелких титановых и нержавеющих деталей для костных винтов и хирургических инструментов. Наши цанги выдерживают допуск 0.01 мм на диаметре 3 мм.
Аэрокосмическом крепеже — титановые болты и заклепки требуют цанги, которая не деформируется под высоким усилием зажима. Мы используем 42CrMo с закаленным отверстием для износостойкости.
Автомобильных форсунках — высокообъемное производство требует цанг, выдерживающих 500 000 циклов без потери захвата. Наши цементованные цанги стабильно достигают этого показателя.
Электронных разъемах — латунные и бериллиево-медные штифты диаметром от 1 до 5 мм требуют цанги с гладким отверстием, чтобы не поцарапать поверхность. По запросу мы полируем до Ra 0.2 мкм.
Часовом производстве и ювелирной промышленности — мелкие, хрупкие детали, требующие бережного, но надежного захвата. Наши цанги отбалансированы для исключения вибрации на 10 000 об/мин.
В: Каков ваш минимальный заказ?
О: Минимального заказа нет. Мы изготавливаем один прототип для вашего тестирования или запускаем партию из 100 000 штук. Цена за штуку снижается с объемом, но стандарт качества остается неизменным. Мы не меняем технологические процессы для малых заказов.
В: Как вы гарантируете допуски и качество?
О: Мы измеряем 100% критических размеров на КИМ. Отверстие и конус шлифуются, а не точатся, для достижения ±0.005 мм. Мы отправляем вам отчет о контроле вместе с отгрузкой. Если деталь не соответствует спецификации, мы заменяем ее бесплатно, включая доставку.
В: Каков срок изготовления нестандартного цангового патрона для ЧПУ?
О: Прототипы отгружаются через 10–15 рабочих дней после утверждения чертежа. Серийные партии от 1000 штук отгружаются через 20–25 дней. Мы можем ускорить изготовление прототипа до 7 дней при срочной необходимости, при условии наличия материала.
В: Предоставляете ли вы сертификаты на материалы и отчеты по термообработке?
О: Да. Каждая партия включает сертификат завода-изготовителя на сырье и отчет по термообработке с указанием твердости и глубины цементации. Мы также предоставляем заявление о соответствии RoHS и REACH, если это требуется для вашего применения.
Отправьте ваш чертеж
Хватит сравнивать предложения посредников. Работайте напрямую с предприятием. Отправьте нам ваш чертеж, и мы вернем твердое коммерческое предложение в течение 12 часов. Укажите материал, допуски и количество. Мы сообщим, можно ли изготовить вашу конструкцию быстрее или дешевле без ущерба для качества.
Email: sc@bquq.com
WhatsApp: +86 13713157787
Мы — партнер по прецизионному производству, а не брокер. Ваш нестандартный цанговый патрон для ЧПУ изготавливается в Китае, но измеряется по международным стандартам. Без минимального заказа, без сюрпризов, без оправданий. Отправьте чертеж сегодня.
