Краткий ответ: Быстросменная цанговая система заменяет резьбовую гайку и ключ на байонетный поворотный или рычажный зажимной механизм, поэтому замена цанги, которая раньше занимала 3–8 минут, обычно сокращается до 20–60 секунд. На токарном станке с 6–10 переналадками за смену это позволяет вернуть примерно 1,5–4 часа шпиндельного времени в день. Сама цанга по-прежнему определяет точность — качественная цанга ER или 5C обеспечивает биение 0,005–0,015 мм — но держатель решает, как быстро вы вернётесь к обработке. BQUQ производит соответствующие цанги и патроны на одном заводе ISO9001 в Дунгуане и рассчитывает стоимость изготовления на заказ за 12 рабочих часов.

Почему время замены цанги важнее времени обработки?

Большинство механических цехов измеряют производительность в шпиндельных часах. Это неправильный знаменатель. На токарном или фрезерном станке, работающем с высокой номенклатурой и малыми объёмами, станок часто простаивает дольше, чем режет. Наладка, снятие и смена инструмента занимают большую часть дня.

Обычный цанговый патрон — это простое и надёжное устройство: корпус с внутренним конусом, цанга и гайка, которая сжимает цангу при навинчивании. Он отлично работает. Но он также медленный. Оператор должен:

1. Ослабить гайку гаечным или крючковым ключом.

2. Отвинтить гайку достаточно, чтобы освободить конус цанги.

3. Вытащить старую цангу.

4. Протереть конус и новую цангу.

5. Вставить новую цангу, выровнять её и наживить гайку вручную.

6. Навинтить гайку и затянуть с моментом.

7. Заново выставить нуль или, по крайней мере, проверить деталь.

Шаги 1–6 — это чистое непроизводительное время. В зависимости от шага резьбы, размера патрона и того, насколько сильно предыдущий оператор затянул гайку, эта последовательность занимает 3–8 минут. Сделайте это восемь раз за смену — и вы потеряете почти час впустую.

Быстросменные системы решают эту проблему напрямую. Цанга удерживается в держателе, или гайка заменяется байонетным кольцом, рычагом или зажимом с приводом от тяги. Оператор освобождает, меняет и снова фиксирует за долю оборота. Конус по-прежнему выполняет центрирование — механизм меняет только способ сжатия цанги.

Реальная стоимость медленной переналадки

Цифры ориентировочные и масштабируются в зависимости от вашей фактической номенклатуры. Суть структурная: при 6-минутной переналадке вы теряете более четырёх полных рабочих дней шпиндельного времени каждый месяц. При 45 секундах вы теряете около половины дня.

Какие бывают основные типы быстросменных цанговых систем?

Единой конструкции не существует. Правильный выбор зависит от того, работаете ли вы на токарном, фрезерном или швейцарском станке, и меняется ли цанга вручную или станком.

Байонетные системы и системы с гайкой на четверть оборота

Самый распространённый вариант модернизации. Байонетное кольцо заменяет стандартную гайку. Нажмите, поверните на четверть оборота — цанга освобождена. Вставьте новую цангу, поверните обратно — готово. Они подходят для конусов типа ER и широко используются на цанговых патронах для инструментальных держателей для фрезерования и сверления.

Компромисс: байонетные кольца обычно рассчитаны на немного меньший момент зажима, чем полностью резьбовая гайка, поэтому они подходят для лёгкого и среднего резания. Для тяжёлого чернового резания проверьте номинальный момент у производителя перед покупкой.

Рычажные и кулачковые патроны

Рычаг или кулачок сжимает цангу аксиально. Одно движение открывает, одно закрывает. Они распространены на ручных токарных станках и на шпинделях типа 5C, где цанга втягивается в конус шпинделя. Переналадка часто занимает менее 15 секунд.

Привод от тяги и пневматический привод

На токарных станках с ЧПУ цанга часто приводится в действие тягой, управляемой гидравлическим или пневматическим цилиндром. Оператор вообще не касается ключа. Силовой патрон или цанговый патрон для швейцарских станков открывается и закрывается по M-коду, а цангу можно заменить в открытом положении простым вытягиванием.

Это самый быстрый вариант, потому что усилие зажима постоянно и управляется станком. Он также устраняет разброс момента затяжки между операторами, что является скрытым источником дрейфа биения.

Системы с держателями и кассетами

В некоторых системах цанга устанавливается в предварительно настроенную кассету. Кассета меняется как единое целое, поэтому цангу можно загрузить и проверить вне станка, пока станок продолжает обработку. Это наиболее близкий к нулевому простою вариант переналадки, популярный в производственных ячейках с высокой номенклатурой.

Сколько времени вы действительно можете сэкономить?

Давайте рассмотрим реальные цифры на типичном примере механического цеха.

Предположим, токарный станок с ЧПУ обрабатывает мелкие точеные детали, 8 переналадок за смену, 2 смены в день, 22 рабочих дня в месяц. Цанга типа ER32 или 5C, оператор квалифицирован, но работает со стандартной резьбовой гайкой.

Шаг проверки включён, потому что это честно — вы всегда должны проверять первую деталь после переналадки, независимо от того, насколько быстр держатель. Тем не менее экономия составляет примерно 3,5–6 минут на замену.

При 8 заменах за смену это 28–48 минут за смену, или 20–35 часов в месяц при двух сменах. Если ваша ставка цеха хоть что-то значит, окупаемость быстросменного патрона обычно измеряется неделями, а не годами.

Снижают ли быстросменные системы точность?

Это самое распространённое возражение, и оно заслуживает прямого ответа.

Точность цанги обеспечивается посадкой конуса между корпусом цанги и патроном, а также соосностью собственного отверстия цанги. Быстросменный механизм меняет способ вдавливания цанги в конус — он не меняет сам конус.

На практике качественная быстросменная система обеспечивает такое же биение, как стандартная система с гайкой, при условии:

• Цанга — это прецизионно шлифованная деталь, а не штампованная или литая.
• Конус патрона чистый и неповреждённый.
• Цанга полностью посажена перед зажимом.
• Момент зажима находится в пределах номинального диапазона цанги.

Там, где быстросменные системы могут проигрывать, — это повторяемость усилия зажима. Байонетное кольцо, затягиваемое вручную, зависит от оператора. Пневматическая тяга — нет. Если ваш процесс чувствителен к отклонениям менее 0,01 мм, зажим с приводом от станка — более безопасный выбор.

Для более глубокого сравнения точности закрепления заготовки см. нашу статью о допусках цанги и трёхкулачкового патрона.

Сравнение точности на первый взгляд

Значения типичны и зависят от класса цанги, состояния патрона и качества шпинделя.

Где сама цанга всё ещё решает исход?

Быстрый держатель с плохой цангой — это быстрый способ получить брак. Цанга выполняет захват, центрирование и — в конструкциях с прорезями — упругую деформацию, которая позволяет ей равномерно сжиматься.

Три детали конструкции имеют наибольшее значение:

Геометрия прорезей. Количество, ширина и длина прорезей определяют, насколько равномерно сжимается цанга. Плохая конструкция прорезей создаёт лепестковый зажим и неравномерный износ. Мы рассматриваем это в статье о конструкции прорезей цанги.

Термообработка. Закалённая и отпущенная цанга сохраняет свою упругость и размер отверстия гораздо дольше, чем мягкая. Дешёвые цанги необратимо деформируются после нескольких сотен циклов и начинают терять захват.

Чистота отверстия. Зеркально полированные отверстия уменьшают схватывание на нержавеющей стали и алюминии и улучшают захват на закалённых хвостовиках.

Для цехов, обрабатывающих семейства похожих деталей, сочетание быстросменного держателя с предварительно настроенной групповой оснасткой развивает эту идею дальше: несколько цанг остаются загруженными в станке, и переналадка становится вызовом смещения инструмента, а не физической заменой.

Что следует проверить перед покупкой быстросменной системы?

Пройдитесь по этому списку, прежде чем выделять бюджет.

• Интерфейс шпинделя. Соответствует ли патрон вашему шпинделю (A2, D1, 5C, R8 или проприетарный интерфейс)? Переходники существуют, но добавляют погрешность сборки.
• Серия цанг. Цанги ER, 5C, TG, DA и швейцарские не взаимозаменяемы. Убедитесь, что держатель принимает цанги, которые у вас уже есть.
• Момент зажима. Запросите номинальный момент и сравните его с вашим самым тяжёлым резанием. Байонетные системы часто менее мощные, чем резьбовые гайки.
• Спецификация повторяемости. Запросите значение биения и условия, при которых оно измерялось.
• Привод. Ручной, пневматический или гидравлический? Пневматический требует воздуха и управляющего сигнала; гидравлический — гидростанции.
• Ремонтопригодность. Можно ли заменить конусную втулку или байонетное кольцо, или весь патрон является расходным материалом?
• Поставка цанг. Быстрый держатель бесполезен, если вы не можете получить цанги нужных размеров и классов.

Последний пункт — это то, где важно прямое снабжение от источника. BQUQ производит цанги для автоматов продольного точения и соответствующие патроны на одном предприятии в Дунгуане, поэтому держатель и цанга изготавливаются по одной спецификации конуса, а не подбираются из двух цепочек поставок.

Как BQUQ поддерживает программы быстросменных цанг

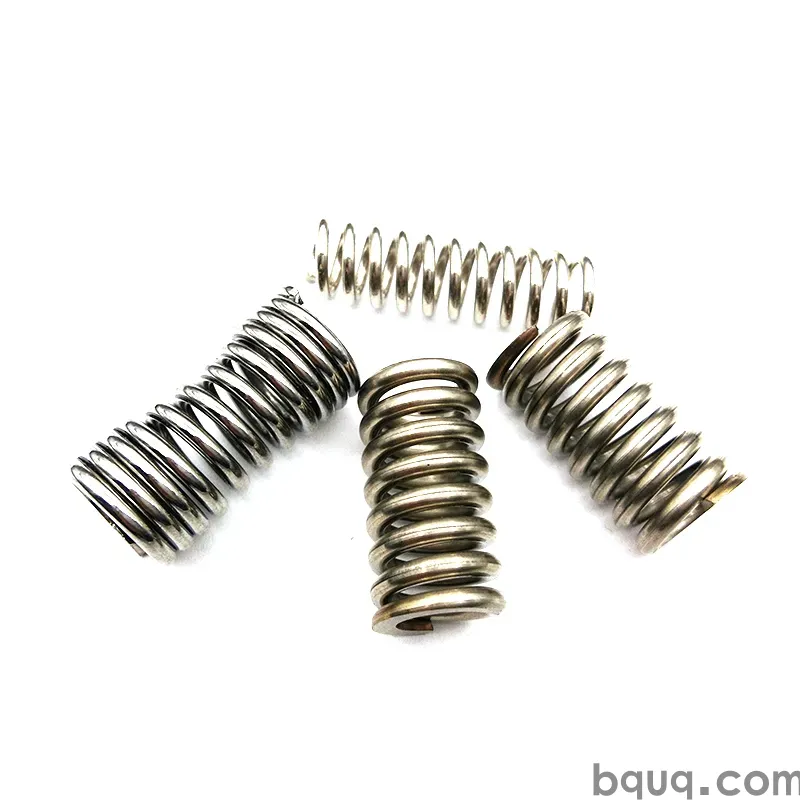

BQUQ (Дунгуань) управляет четырьмя производственными линиями на одном заводе ISO9001: обработка на ЧПУ с допуском ±0,005 мм, штамповка металла, изготовление пружин на заказ и производство радиаторов. Для цанговых работ это означает, что мы можем обрабатывать корпус патрона, шлифовать конус цанги, проводить термообработку и финишную обработку на месте.

Что это даёт покупателю:

• Одна спецификация конуса. Патрон и цанга изготовлены по одному чертежу, а не по интерпретациям двух поставщиков.
• Отверстия на заказ. Круглые, шестигранные, квадратные или треугольные отверстия для специальных хвостовиков.
• Гибкий минимальный заказ. От прототипов до серийных объёмов, без резкого скачка амортизации оснастки.
• 12 рабочих часов на расчёт. Отправьте чертёж или образец и получите цену в тот же рабочий день в большинстве случаев.
• Управление процессами по ISO9001. Документированный контроль, а не устные заверения.

Если ваша проблема с переналадкой на самом деле является проблемой посадки цанги — цанга качается, заедает или не освобождается чисто — решение часто заключается в подобранном комплекте держателя и цанги, а не в новой функции станка.

Часто задаваемые вопросы

В: Сколько времени на наладку действительно экономит быстросменная цанговая система?

О: Обычно 3,5–6 минут на переналадку по сравнению со стандартной резьбовой гайкой. Ручная замена, занимающая 4,5–8,5 минут, обычно сокращается до 1–2,3 минут, включая проверку первой детали. При восьми заменах за смену в течение двух смен это примерно 20–35 сэкономленных шпиндельных часов в месяц. Фактическая экономия зависит от вашей номенклатуры, размера патрона и того, насколько дисциплинированно операторы соблюдают момент затяжки.

В: Снижает ли быстросменный цанговый патрон точность обработки?

О: По своей природе — нет. Точность обеспечивается посадкой конуса и соосностью отверстия цанги, а быстросменный механизм меняет только способ сжатия цанги. Качественные системы обеспечивают такое же биение 0,005–0,015 мм, как и резьбовые гайки. Риск заключается в разбросе усилия зажима в конструкциях с ручным приводом, поэтому при допуске менее 0,01 мм предпочтительнее тяги с приводом от станка.

В: Можно ли модернизировать существующий токарный станок с ЧПУ быстросменной системой?

О: Часто да. Байонетные кольца и рычажные патроны доступны для распространённых интерфейсов шпинделя, а цанговые патроны с приводом от тяги могут заменить стандартный патрон на многих токарных станках с ЧПУ. Проверьте тип шпинделя, максимальное усилие тяги, которое может обеспечить ваш станок, и не добавляет ли модернизация погрешность сборки, влияющую на вылет. Неподходящий переходник может стоить больше точности, чем экономит переналадка.

В: Какая серия цанг лучше всего подходит для быстросменного закрепления заготовки?

О: Это зависит от вашего шпинделя и рабочей нагрузки. Цанги ER доминируют в фрезеровании, потому что охватывают широкий диапазон зажима для каждого размера. Цанги 5C подходят для токарных станков и обеспечивают быстрое срабатывание тяги. Швейцарские цанги необходимы на станках с подвижным шпинделем, потому что направляющая втулка и цанга должны соответствовать друг другу. Выбирайте серию, которую уже используют ваш станок и существующая оснастка, а затем оптимизируйте держатель.

В: Каков реалистичный срок окупаемости быстросменной цанговой системы?

О: Для цеха, выполняющего восемь или более переналадок за смену, окупаемость обычно измеряется неделями. Расчёт прост: умножьте сэкономленные минуты на замену на количество замен в месяц, переведите в шпиндельные часы и умножьте на ставку вашего цеха. Даже скромная экономия в 4 минуты при восьми заменах за смену возвращает более 20 часов в месяц, что обычно превышает стоимость быстросменного патрона среднего класса в течение одного-двух месяцев.
