Изготовление нестандартных цанговых патронов для станков с ЧПУ по индивидуальному заказу в Китае без минимального объема заказа
ВступлениеВаш чертеж определяет деталь. Мы изготавливаем её точно по этим спецификациям. Каждый нестандартный цанговый патрон для ЧПУ обрабатывается из цельной заготовки, при необходимости подвергаетс
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.

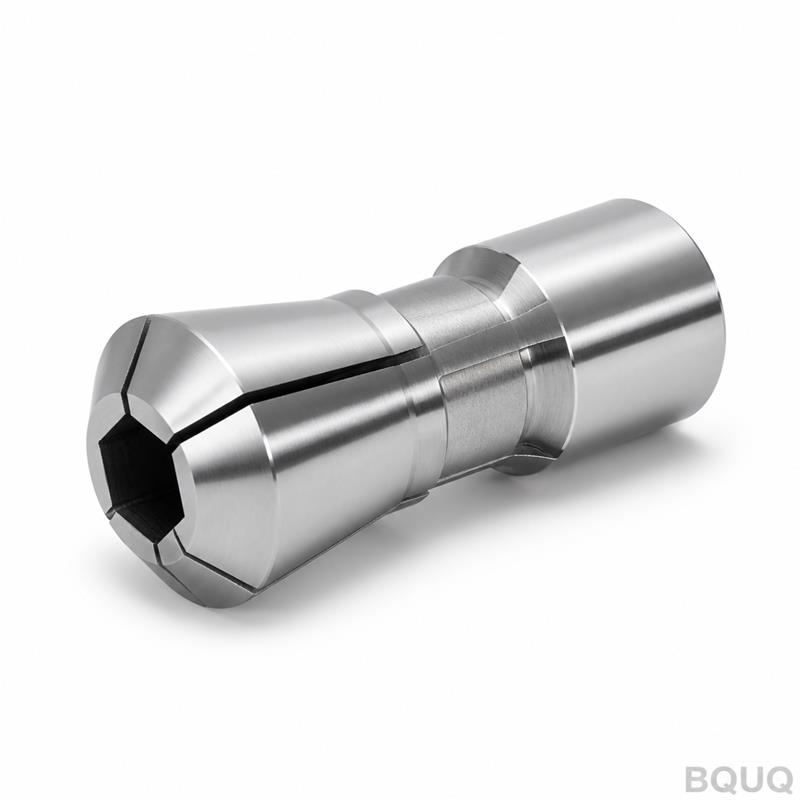

Ваш чертеж определяет деталь. Мы изготавливаем её точно по этим спецификациям. Каждый нестандартный цанговый патрон для ЧПУ обрабатывается из цельной заготовки, при необходимости подвергается термообработке и шлифуется по критическим диаметрам. Мы проверяем концентричность и синхронизацию перед отгрузкой. Вы получаете деталь, которая подходит к шпинделю вашего токарного автомата с первого раза.
Допуск: ±0.005 мм на отверстие и конус
Шероховатость поверхности: Ra 0.4 мкм на зажимных поверхностях
Срок изготовления: 15 рабочих дней для стандартных размеров
Без минимального объема заказа – закажите один прототип или тысячу деталей
Технические характеристики
Параметр
Значение
Варианты материалов
20CrMnTi, 40Cr, 9CrSi, 65Mn или по спецификации заказчика
Твердость
58–62 HRC после цементации или индукционной закалки
Процесс обработки
Токарная обработка с ЧПУ, внутреннее шлифование, круглое шлифование, электроэрозионная обработка (проволочная) для пазов
Точность синхронизации
≤0.01 мм TIR между кулачками
Допуск отверстия
H7 или жестче по чертежу
Угол конуса
Стандартный 15° или индивидуальный по чертежу
Шероховатость поверхности
Ra 0.4 мкм на зажимной поверхности, Ra 0.8 мкм на остальных
Размер партии
От 1 до 10 000 деталей – без дополнительной платы за переналадку для малых партий
Контроль
100% проверка размеров критических элементов, отчет КИМ прилагается
Сертификация
Сертификат на материал (сертификат испытаний завода-изготовителя) доступен для каждой партии
Мы обрабатываем эти детали на собственных токарных станках с ЧПУ и шлифовальных станках. Никаких субподрядных операций. Это обеспечивает жесткие допуски и прогнозируемые сроки поставки.
Три причины, по которым покупатели отправляют нам свои чертежи
1. Прослеживаемое качество по партиям. Каждый номер плавки и партия фиксируются. Если вам необходимо проследить деталь до исходного материала, мы можем сделать это за считанные минуты. Мы храним записи в течение пяти лет.
2. Отчет о контроле для каждой партии. Вы получаете отчет с размерами с каждой поставкой. В нем указаны диаметр отверстия, угол конуса, синхронизация кулачков и твердость. Никаких сюрпризов на вашем входном контроле качества.
3. Один завод для ЧПУ + штамповки + пружин + радиаторов. Ваш цанговый патрон — не единственная необходимая вам деталь. Мы изготавливаем пружины для механизма освобождения патрона, штампованные детали для пластины привода и радиаторы для привода шпинделя. Один заказ на закупку, один адрес доставки, один стандарт качества.
Где используются эти детали
Нестандартные цанговые патроны для ЧПУ не являются складскими позициями. Они устанавливаются в конкретные станки и процессы.
Токарные автоматы продольного точения (швейцарского типа) – для пруткового материала диаметром до 32 мм, синхронизированный зажим для шестигранных или квадратных профилей
Многошпиндельные токарные автоматы – где каждый шпиндель требует согласованного патрона для стабильного времени цикла
Станки для вторичных операций – для зажима предварительно обработанных деталей без повреждения чистовой поверхности
Высокоскоростные токарные центры – где синхронизация кулачков предотвращает отжим прутка на 8 000 об/мин
Системы с гидравлическим или пневматическим приводом – для автоматизированных загрузочных ячеек в линиях автомобильных или медицинских компонентов
Если вы обрабатываете латунь, алюминий, сталь или пластики, патрон должен зажимать без деформации. Наша синхронизированная конструкция обеспечивает это.
В: Каков минимальный объем заказа?
О: Минимального объема нет. Мы изготавливаем одну деталь для прототипа или 5 000 деталей для серийного производства. Цена за единицу снижается с объемом, но первая деталь никогда не является риском.
В: Как вы гарантируете допуски и качество?
О: Мы шлифуем после термообработки. Это устраняет деформацию. Мы измеряем каждый патрон на КИМ и специальном стенде для проверки синхронизации. Отчет о контроле прилагается к поставке. Если деталь не проходит ваш входной контроль, мы заменяем её бесплатно.
В: Каков типичный срок изготовления?
О: 15 рабочих дней для стандартных материалов и размеров. Для срочных заказов мы можем сократить срок до 7 дней, если чертеж понятен и материал есть на складе. Мы подтвердим точную дату после получения вашего чертежа.
В: Можете ли вы предоставить сертификаты на материалы?
О: Да. Мы поставляем сертификаты испытаний завода-изготовителя на сырье для каждой партии. Мы также предоставляем отчеты по испытаниям твердости и, при необходимости, полный химический анализ состава.
Отправьте ваш чертеж
Отправьте нам ваш файл в формате PDF или STEP. Мы проверим его на технологичность и предоставим твердое коммерческое предложение в течение 12 часов. Без скрытых затрат, без расплывчатых обещаний.
Email: sc@bquq.com
WhatsApp: +86 13713157787
Прецизионное производство, сделано в Китае, без минимального объема заказа и с подтвержденным качеством. Ваш чертеж — это отправная точка. Готовый патрон — это доказательство.
