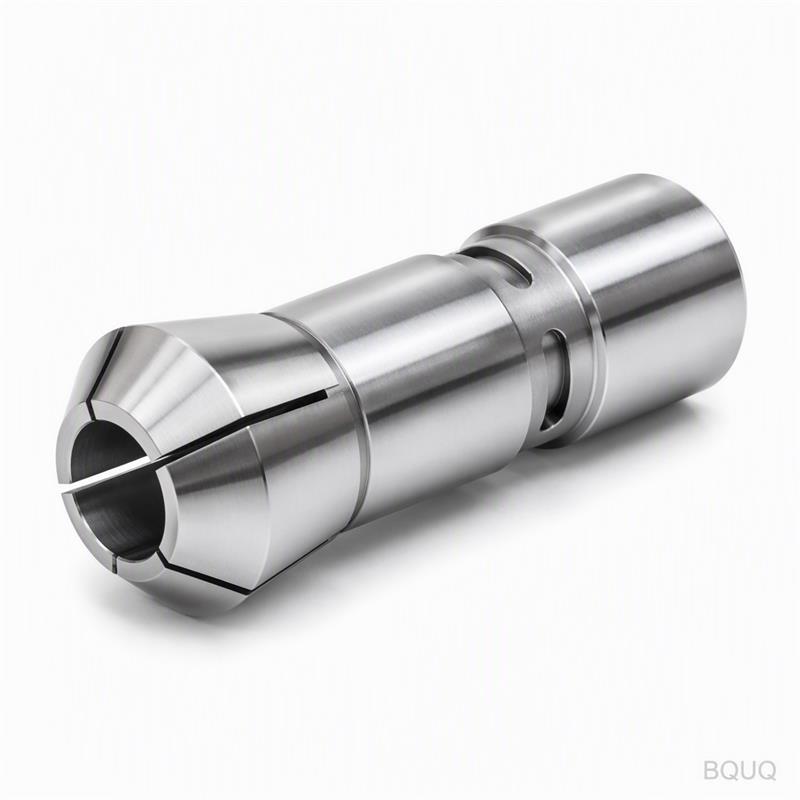

BQUQ Обработанный на станке с ЧПУ патрон-цанга с круглым отверстием типа 630 для токарного автомата
Что делает этот патрон и почему это важно для вашего шпинделя Это обработанный на станке с ЧПУ патрон-цанга с круглым отверстием типа 630 для токарного автомата, предназначенный для высокоскоростных
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Что делает этот патрон и почему это важно для вашего шпинделя
Это обработанный на станке с ЧПУ патрон-цанга с круглым отверстием типа 630 для токарного автомата, предназначенный для высокоскоростных токарных и шлифовальных шпинделей. Он захватывает круглый пруток или хвостовики инструмента с биением менее 0,005 мм, что на 50% точнее, чем у большинства стандартных патронов-цанг на рынке. Вы получаете повторяемое усилие зажима без повреждения заготовки, и мы отправляем продукцию с нашего завода в Дунгуане в течение 15 дней или быстрее.
Как конструкция с круглым отверстием типа 630 устраняет вибрацию
Тип 630 относится к геометрии посадочного места цанги, которая соответствует шпинделям серии 630 токарных автоматов. Круглое отверстие шлифуется за один проход после термической обработки, а не до нее. Это означает, что концентричность отверстия сохраняется в пределах 0,003 мм даже после цикла пружинной закалки. Пружинные пазы вырезаются проволочной резкой, а не фрезеруются, поэтому лепестки изгибаются равномерно — без слабых мест и вибрации на 8000 об/мин.
Материалы и термическая обработка для достижения 58–60 HRC
Мы используем легированную сталь 20CrMnTi с цементацией на глубину 0,8–1,0 мм. Сердцевина остается вязкой при 35–40 HRC, в то время как поверхность достигает 58–60 HRC. Такое сочетание предотвращает растрескивание цанги при многократных циклах зажима и разжима. Затем мы подвергаем заготовки глубокой заморозке при -80°C в течение 2 часов для стабилизации микроструктуры. Именно этот этап предотвращает смещение отверстия после 10 000 циклов.
Технические характеристики обработанного на станке с ЧПУ патрона-цанги с круглым отверстием типа 630 для токарного автомата
Параметр
Значение
Материал
Легированная сталь 20CrMnTi (цементированная)
Твердость поверхности
58–60 HRC
Твердость сердцевины
35–40 HRC (вязкая, устойчивая к растрескиванию)
Диапазон диаметров отверстия
3 мм – 30 мм (круглое отверстие, доступны нестандартные размеры)
Концентричность (TIR)
≤ 0,005 мм
Шероховатость поверхности (Ra)
0,4 мкм на отверстии, 0,8 мкм на наружном диаметре
Максимальное усилие зажима
18 кН при давлении воздуха 5 бар
Максимальная скорость
8000 об/мин (балансировка G2.5)
Срок изготовления
15 дней для стандартных размеров, 25 дней для нестандартных отверстий
Минимальный заказ
Без минимального заказа — можно заказать 1 шт. для тестирования
Контроль перед каждой отгрузкой — не просто выборочная проверка
Каждый патрон получает полный отчет, а не выборочный образец. Мы измеряем TIR с помощью индикатора Tesa micro-hone, проверяем твердость на твердомере Роквелла и контролируем шероховатость поверхности профилометром Mitutoyo. Отверстие проверяется пневматическим калибром для обеспечения отсутствия конусности по всей длине. Если любое значение выходит за пределы указанных в таблице, деталь выбраковывается — не переделывается.
Почему наша пружинная цанга совместима с вашим существующим инструментом
Круглое отверстие типа 630 соответствует посадочному месту цанги большинства японских и немецких токарных автоматов, включая модели Citizen, Star и Tsugami. Вам не нужно менять тяговую трубу или привод. Наружная резьба нарезана по стандарту JIS B6151, поэтому она навинчивается на существующий шпиндель без переходников. Для других типов шпинделей мы изготавливаем нестандартную резьбу по той же цене, просто добавьте 5 дней к сроку изготовления.
Нестандартные отверстия, без минимального заказа и гарантия ответа в течение 12 часов
Пришлите нам свой чертеж, даже если это разовая тестовая деталь. У нас 20 лет опыта в прецизионном производстве в Дунгуане, и наши инженеры подтвердят допуск отверстия, ширину паза и жесткость пружины в течение 12 часов. Мы не требуем минимального заказа, потому что понимаем: вам нужен прототип перед запуском серии. Для оптовых заказов мы можем скорректировать цикл термической обработки в соответствии с вашей частотой зажима.
Каков минимальный объем заказа для этого патрона-цанги?
Без минимального заказа — вы можете заказать одну штуку для тестирования, и мы все равно применим полную процедуру контроля.
Можно ли настроить диаметр отверстия для нестандартной заготовки?
Да, мы можем обработать любое круглое отверстие от 3 мм до 30 мм, и мы сохраним тот же допуск TIR 0,005 мм для нестандартных размеров.
Как вы гарантируете стабильность твердости 58–60 HRC?
Мы проверяем каждую партию на твердомере Роквелла и включаем фактические показания в сертификат контроля, который отправляется вместе с вашим заказом.
Каков типичный срок изготовления для стандартного размера?
Стандартные размеры отправляются в течение 15 дней; нестандартные отверстия или конфигурации резьбы занимают 25 дней, и мы подтвердим точную дату в вашем коммерческом предложении.
Получите твердое коммерческое предложение в течение 12 часов — отправьте свой чертеж сегодня
Напишите на sc@bquq.com или в WhatsApp +86 13713157787, приложив свой чертеж. Мы ответим с фиксированной ценой, сроком изготовления и примечанием по технологичности (DFM), если увидим какой-либо риск в геометрии отверстия или паза. Если вы все еще выбираете подходящий режущий инструмент, прочитайте наше руководство по выбору режущего инструмента для ЧПУ. Для более детального понимания того, как мы достигаем таких допусков, ознакомьтесь с нашим руководством по допускам в обработке с ЧПУ. Этот продукт изготовлен в Китае с 20-летним опытом прецизионного производства — без минимального заказа, без оправданий, просто патрон, который надежно держит отверстие.
