Что делает этот набор цанг и почему это важно для вашего токарного автомата

Это полный набор цанг тяжелой серии для токарных автоматов и обрабатывающих центров с ЧПУ, охватывающий четыре размера отверстия: 50 мм, 52 мм, 55 мм и 60 мм. Каждая цанга изготовлена на станке с ЧПУ из легированной стали 20CrMnTi, цементирована до поверхностной твердости HRC 58-62 и отшлифована с допуском на зажим ±0,005 мм. Суммарное биение составляет 0,008 мм или менее на носике, что означает, что ваш пруток вращается точно с первого прохода. Мы отгружаем эти наборы в течение 15 дней с момента утверждения чертежа, и мы не заставляем вас покупать полную коробку — минимальный заказ не требуется для этого набора цанг для токарных автоматов с ЧПУ, серия Heavy, 50 52 55 60.

Почему биение 0,008 мм является реальным эталоном для цанг тяжелой серии

Стандартные цанги тяжелой серии часто показывают биение 0,02 мм после нескольких сотен циклов. Наши остаются ниже 0,008 мм, потому что мы шлифуем отверстие и конус в одной установке, на одном станке, без разжима. Это единое зажимное усилие исключает ошибку накопления между конусом и зажимной поверхностью. Для вашего токарного автомата это означает меньшее отклонение прутка, более жесткую концентричность обработанных диаметров и меньше бракованных деталей при удержании длинного, неподдерживаемого прутка. Мы также обрабатываем на твердость зубчатую зажимную зону вместо ее нарезания, что обеспечивает постоянную остроту зубьев на всех четырех цангах в наборе.

Выбор материала и термическая обработка: 20CrMnTi против обычной стали 45#

Большинство наборов цанг, которые мы видим с других фабрик, используют сталь 45#, которая закаливается примерно до HRC 45-50. Это подходит для легких условий, но быстро изнашивается при зажиме прутка 60 мм на высоких скоростях шпинделя. Мы используем 20CrMnTi, низкоуглеродистую легированную сталь, которая глубоко цементируется — глубина слоя 0,8–1,2 мм — и дает прочную сердцевину с твердой оболочкой. После цементации мы проводим закалку и отпуск до HRC 58-62 на поверхности. Сердцевина остается на HRC 35-40, поэтому цанга изгибается без растрескивания при зажиме негабаритного или слегка овального прутка. Эта комбинация — причина, по которой набор тяжелой серии выдерживает более 200 000 циклов зажима в реальном производстве, а не только на испытательном стенде.

Размеры отверстий, пазы и диапазон зажима: что вы можете реально удерживать

В набор входят четыре цанги: 50 мм, 52 мм, 55 мм и 60 мм. Каждая цанга имеет диапазон зажима ±0,5 мм от номинального размера, поэтому одна цанга покрывает диапазон 1 мм. Пазы фрезеруются шириной 0,3 мм с шагом 120 градусов, что обеспечивает равномерное радиальное сжатие без защемления прутка. Мы также делаем обратный конус в отверстии на 0,02 мм по длине зажима — это означает, что передняя часть цанги зажимает немного сильнее, чем задняя, притягивая пруток к упору. Эта деталь сама по себе снижает отдачу прутка на вашем токарном автомате до 30% при резании с высокими подачами.

Чистота поверхности и точность конуса: цифры, которые контролируют качество ваших деталей

Мы шлифуем конус с точностью 0,005 мм по всей длине конуса. Чистота поверхности отверстия — Ra 0,4, а поверхность конуса — Ra 0,2 — достаточно гладкая для надежной посадки в шпинделе без задиров. Наружный диаметр шлифуется по допуску h6, что означает, что цанга 50 мм имеет размер от 49,981 мм до 50,000 мм. Этот жесткий допуск на наружный диаметр гарантирует концентричную посадку цанги в носике шпинделя, а не только на конусе. Если ваш шпиндель имеет изношенный конус, допуск h6 на наружный диаметр позволяет компенсировать это, слегка регулируя натяжение затяжной тяги без потери усилия зажима.

Проверка перед каждой отгрузкой: что мы проверяем и почему вы можете этому доверять

Мы не отгружаем ни один набор цанг без полного отчета о проверке. Каждый набор проверяется на координатно-измерительной машине (КИМ) на угол конуса, диаметр отверстия и концентричность. Биение проверяется установкой цанги в испытательный патрон с индикатором на расстоянии 50 мм от носика — это строже, чем отраслевой стандарт, который часто проверяет на 25 мм. Мы также проводим тест твердости на поверхности и сердцевине для каждой партии, а не только для первой детали. Отчет прилагается к отгрузке, поэтому ваша служба входного контроля может проверить наши цифры за считанные минуты.

Есть ли минимальный объем заказа для этого набора тяжелой серии?

Нет, мы принимаем заказы на один набор из четырех цанг без минимального заказа, и цена за набор не увеличивается для малых количеств.

Можете ли вы настроить размер отверстия или диапазон зажима под мой конкретный пруток?

Да, мы можем расточить любую цангу до нестандартного диаметра от 3 мм до 65 мм, и мы можем отрегулировать диапазон зажима до ±0,3 мм, если вам нужен более жесткий контроль для тонкостенных труб.

Как вы обеспечиваете контроль качества набора из четырех цанг?

Каждая цанга индивидуально измеряется на КИМ, а тест на биение проводится на согласованном испытательном патроне, при этом отчет о проверке отправляется вместе с набором для ваших записей.

Каков типичный срок поставки для стандартного набора 50-60 мм?

Мы отгружаем стандартные наборы в течение 15 дней с момента подтверждения заказа, и мы можем ускорить до 10 дней, если вы подтвердите чертеж и оплатите небольшую срочную надбавку.

Как этот набор сравнивается с покупкой цанг по отдельности

Покупка набора из четырех цанг по отдельности у дистрибьютора обычно стоит на 20-30% дороже, чем наша прямая цена за набор, и вы часто ждете 4-6 недель, потому что каждый размер поставляется с разных складов. С этим набором вы получаете согласованные цанги, отшлифованные в одной партии, что означает, что углы конуса идентичны с точностью до 0,002 мм на всех четырех. Эта согласованность важна, когда вы переключаетесь между прутками 50 мм и 60 мм на одном станке — вам не нужно перенастраивать давление затяжной тяги. Кроме того, вы экономите на доставке и таможенных документах, потому что это одна коробка, один счет, одно происхождение.

Если вы все еще решаете, какой инструмент подходит для вашего шпинделя, наше руководство по выбору режущего инструмента для ЧПУ объясняет, как согласовать усилие зажима цанги с вашими параметрами резания. Для более жестких требований к допускам наше руководство по допускам в обработке с ЧПУ объясняет, как биение и чистота поверхности влияют на реальные размеры деталей.

Почему фабрики в Дунгуане, Китай, делают это правильно — и чем мы отличаемся

Дунгуань был центром прецизионного производства в Китае в течение 20 лет, и наша фабрика работает на станках с ЧПУ и шлифовальных станках здесь с 2005 года. Мы не торговая компания; мы эксплуатируем 12 токарных станков с ЧПУ и 4 круглошлифовальных станка на месте, поэтому мы можем контролировать термическую обработку и шлифовку внутри компании. Эта вертикальная интеграция — причина, по которой мы можем гарантировать биение 0,008 мм и срок поставки 15 дней. Когда вы закупаете у нас, вы покупаете напрямую с производственного цеха, а не через посредника в Шэньчжэне или Гуанчжоу.

Закажите этот набор с твердым предложением в течение 12 часов

Отправьте нам ваш чертеж или просто укажите необходимые размеры отверстий — мы подтвердим точные размеры, твердость и цену в течение 12 часов. Отправьте ваш запрос по электронной почте на sc@bquq.com или отправьте сообщение в WhatsApp на +86 13713157787. Мы ответим с твердым предложением, рекомендуемым способом доставки и датой поставки. Без минимального заказа, без скрытых платежей, и отчет о проверке бесплатен с каждым заказом. Отправьте ваш чертеж сегодня и увидите, как быстро может реагировать прецизионное производство в Китае.

Похожие товары

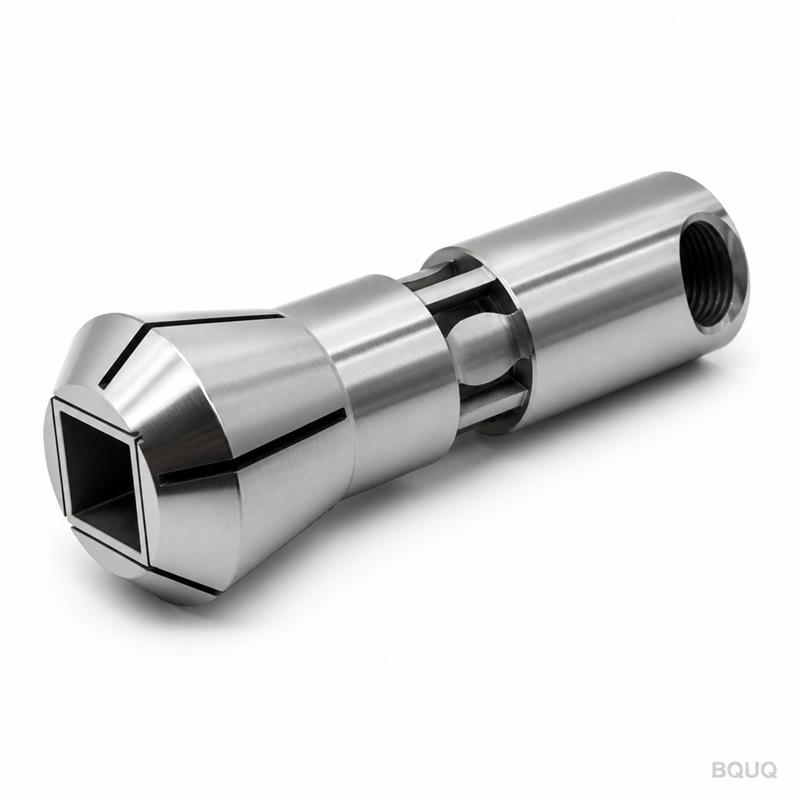

BQUQ Цанга удлинённая с квадратным отверстием для токарного автомата, тип 36

Смотреть товар

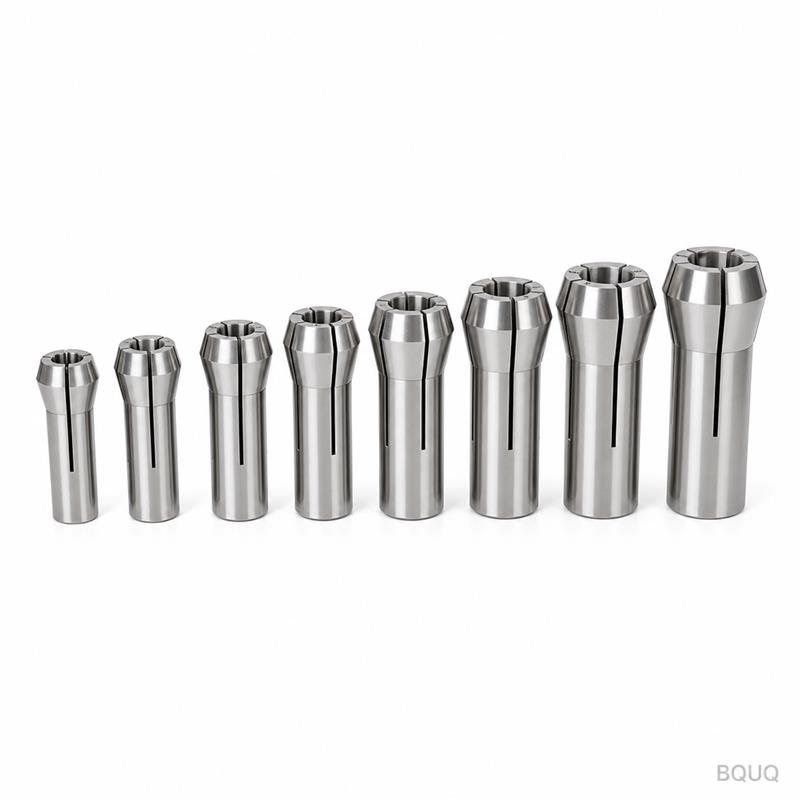

Набор цанг с круглым отверстием BQUQ для токарных автоматов, 15–52 мм
