Согласование направляющей втулки и цанги: как избежать зажима
Краткий ответ: Согласуйте отверстие направляющей втулки с отверстием цанги в пределах 0,005–0,010 мм и держите втулку на 0,005–0,015 мм плотнее фактического измеренного диаметра прутка. Зажим возникает, когда втулка схватывает сильнее, чем цанга протягивает, когда два отверстия не совпадают по размеру или соосности, или когда зазор втулки установлен ниже истинной погрешности круглости прутка. На типовой Swiss-операции с прутком 6–20 мм зазор между втулкой и прутком 0,008–0,012 мм и отверстие цанги, равное номинальному диаметру прутка, обеспечат чистую работу. BQUQ изготавливает и поставляет согласованные комплекты втулок и цанг на одной фабрике ISO9001 в Dongguan, с расчётом стоимости за 12 рабочих часов.
Почему несоответствие направляющей втулки и цанги вызывает зажим?
В токарной обработке Swiss-типа пруток не удерживается одним патроном. Он удерживается дважды: цангой внутри передней бабки, которая толкает и вращает пруток, и направляющей втулкой у плоскости инструмента, которая поддерживает пруток в нескольких миллиметрах от режущей кромки. Пруток скользит через втулку, пока цанга подаёт его вперёд.
Зажим — это то, что происходит, когда это скольжение перестаёт быть плавным. Втулка зажимает пруток немного сильнее, чем цанга может его протолкнуть. Пруток останавливается, затем рывком проскальзывает вперёд. Вы видите это как следы вибрации, внезапное изменение длины детали, щелчок у плоскости инструмента или готовую деталь, которая на 0,02 мм больше размера по первому диаметру и в размер по последнему.
Три основные причины объясняют большинство случаев зажима:
- Несоответствие отверстий. Отверстие втулки меньше отверстия цанги более чем на упругий диапазон прутка, поэтому пруток сжимается у втулки и ослабляется у цанги.
- Погрешность соосности. Ось втулки и ось цанги не находятся на одной осевой линии. Пруток изгибается между ними и трётся об одну сторону втулки.
- Неверная философия зазора. Оператор устанавливает зазор втулки от номинального диаметра прутка вместо измеренного диаметра, поэтому пруток, идущий на 0,02 мм выше номинала, фактически становится посадкой с натягом.
Каков правильный зазор между втулкой и цангой?
Отраслевое правило для направляющих втулок Swiss состоит в том, что отверстие втулки должно быть на 0,005–0,015 мм больше истинного диаметра прутка, при этом более плотный конец этого диапазона используется для шлифованного, прямого пруткового материала, а более свободный — для тянутого или слегка изогнутого материала. Отверстие цанги, напротив, должно соответствовать номинальному диаметру прутка или быть на 0,005 мм меньше него.
Причина, по которой они не идентичны, заключается в том, что они выполняют разные задачи. Цанге нужно трение, чтобы толкать и вращать пруток. Втулке нужна плёнка зазора, чтобы пруток скользил без задиров. Если сделать их одинаковыми, втулка выиграет в соревновании на трение, потому что у неё больше длина контакта.
| Параметр | Типичная цель | Эффект при слишком плотной посадке | Эффект при слишком свободной посадке |
|---|---|---|---|
| Отверстие направляющей втулки относительно измеренного прутка | +0,005 до +0,015 мм | Зажим, остановка прутка, вибрация | Биение прутка, конусность, плохая чистота поверхности |
| Отверстие цанги относительно номинального прутка | −0,005 до 0,000 мм | Тяжёлая загрузка, задиры на прутке | Проскальзывание прутка, дрейф длины |
| Соосность втулки и цанги | ≤0,005 мм TIR | Одностороннее трение, овальные детали | Неравномерный износ, короткий срок службы втулки |
| Усилие зажима втулки (регулируемый тип) | Минимальная настройка, которая удерживает | Зажим, поломка инструмента | Отталкивание прутка, дрейф размера |
| Прямолинейность прутка | ≤0,5 мм/м | Зажим при высоких оборотах | Вибрация, шум |
Это ориентировочные значения для прутка 6–20 мм на обычной Swiss-платформе. Очень маленький пруток менее 3 мм требует более плотных значений и более лёгкого зажима втулки; тяжёлый пруток более 20 мм допускает больший зазор, но требует большего усилия цанги.
Как измерить пруток перед настройкой втулки?
Никогда не настраивайте направляющую втулку по номинальному диаметру из сертификата. Измерьте пруток.
1. Снимите десять показаний по длине 300 мм микрометром, поворачивая пруток на 90° между каждой парой измерений. Запишите максимум и минимум.
2. Рассчитайте истинный диаметр как среднее максимальных показаний, а не среднее всех показаний. Втулка должна обходить высокие точки.
3. Проверьте круглость как максимум минус минимум на одной позиции. Если погрешность круглости превышает 0,010 мм, втулка будет зажимать по высокой стороне независимо от установленного зазора.
4. Проверьте прямолинейность, прокатывая пруток по поверочной плите или используя призмы и индикатор часового типа.
5. Настройте втулку на измеренный максимум плюс 0,005–0,010 мм, затем увеличивайте усилие зажима только до тех пор, пока пруток не будет удерживаться.
Если круглость или прямолинейность прутка не соответствует норме, правильное решение — заменить пруток, а не расширять втулку. Расширение втулки для обхода плохого прутка даёт вам втулку, которая больше не поддерживает хороший пруток.
Как выглядит согласованный комплект цанги и втулки?
Согласованный комплект означает, что втулка и цанга были отшлифованы под один и тот же номинал, проверены на одном калибре и промаркированы как пара. На практике это наиболее важно для цанги, потому что цанга — это деталь, которую меняют при смене задания.
| Характеристика | Согласованный комплект | Несогласованный комплект |
|---|---|---|
| Номинал отверстия | Одинаковый номинал, проверены вместе | Разные источники, разные номиналы |
| Допуск отверстия | ±0,005 мм | Часто ±0,015 мм или не указан |
| Соосность (TIR) | ≤0,005 мм | Типично 0,010–0,020 мм |
| Твёрдость | 58–62 HRC, закалка и отпуск | Переменная |
| Маркировка | Номер задания, отверстие, дата | Только отверстие, если есть |
| Характер износа | Равномерная полоса износа, предсказуемый срок службы | Односторонний износ, ранний брак |
BQUQ производит цанги для автоматов продольного точения и согласованные направляющие втулки на одной шлифовальной линии, поэтому номинал отверстия и соосность контролируются относительно друг друга, а не относительно двух отдельных чертежей. Для станков, где пруток удерживается механизированным патроном, а не втулкой, аналогичная логика согласования применяется к механизированным патронам для Swiss-станков и их переходникам для цанг.
Баланс усилия зажима
На регулируемых направляющих втулках усилие зажима — это единственный наиболее неправильно используемый параметр. Операторы затягивают его, чтобы остановить проскальзывание прутка, а затем удивляются, почему пруток останавливается. Правильная последовательность:
1. Установите зазор по измеренному прутку.
2. Установите усилие зажима на минимум, который удерживает пруток при нагрузке резания.
3. Увеличьте усилие зажима цанги, а не зажим втулки, если пруток проскальзывает.
4. Проверьте длину детали после 20 штук, а не после 200.
Если вы не можете остановить проскальзывание без зажима, проблема в цанге. Смотрите наше руководство по TIR и биению цанги, чтобы диагностировать сторону цанги в паре.
Какой режим отказа на самом деле является зажимом?
Зажим часто путают с двумя другими состояниями. Таблица ниже разделяет их по симптомам.
| Симптом | Вероятная причина | Решение |
|---|---|---|
| Пруток останавливается, затем прыгает вперёд | Зажим — слишком высокое усилие втулки или слишком малый зазор | Увеличьте зазор на 0,005 мм, уменьшите зажим |
| Длина детали дрейфует в меньшую сторону в течение прогона | Проскальзывание цанги, а не зажим | Увеличьте усилие зажима цанги, проверьте износ цанги |
| Следы вибрации только на первых 3 мм | Втулка слишком свободна, пруток не поддерживается | Уменьшите зазор, проверьте прямолинейность прутка |
| Овальная или трёхлепестковая деталь | Погрешность соосности между втулкой и цангой | Повторно выровняйте, замените согласованный комплект |
| Втулка горячая через 30 минут | Зажим или сухой ход | Увеличьте зазор, проверьте смазку |
| Поломка инструмента на малых свёрлах | Отталкивание прутка из-за свободной втулки | Уменьшите зазор, слегка увеличьте зажим |
Различительный тест прост: остановите шпиндель, отметьте пруток фломастером у торца втулки, затем продвиньте цангу вперёд. Если метка движется плавно, зазор в порядке. Если она движется рывками или пруток скрипит, у вас зажим.
Как износ втулки меняет соответствие со временем?
Направляющая втулка изнашивается там, где трётся пруток. На хорошо согласованном комплекте износ представляет собой равномерную полосу вокруг отверстия. На несогласованном комплекте износ — это одно яркое пятно с одной стороны, и отверстие становится овальным, прежде чем становится больше размера.
Как только отверстие втулки увеличивается сверх измеренного прутка плюс 0,020 мм, поддержка исчезает, и вы увидите конусность на длинных деталях. Как только отверстие цанги увеличивается сверх номинала плюс 0,010 мм, пруток начинает проскальзывать. Эти два предела износа наступают в разное время, поэтому пару следует проверять вместе, а не заменять по одной. Наша статья о характерах износа цанг описывает, как читать полосу износа и оценивать остаточный ресурс.
Для тонкостенных или стройных деталей втулка также действует как демпфер. Изношенная втулка на тонкостенной работе проявляется как проблема чистовой обработки задолго до того, как проявится как проблема размера — смотрите цанги для тонкостенных деталей.
Что должно быть указано в закупочной спецификации?
Если вы покупаете направляющие втулки и цанги как комплект, включите эти четыре строки в заказ на покупку:
1. Номинал и допуск отверстия втулки со ссылкой на диаметр прутка, который вы фактически будете обрабатывать.
2. Номинал и допуск отверстия цанги, та же ссылка.
3. Соосность между ними, выраженная как TIR у плоскости инструмента.
4. Диапазон твёрдости и требование, чтобы обе детали были маркированы общим номером комплекта.
Всё меньшее — и вы покупаете две детали, которые случайно имеют одинаковый номинальный размер, что не то же самое, что согласованный комплект. BQUQ шлифует цанговые патроны для инструментальных оправок и комплекты Swiss-цанг по той же дисциплине, с гибким MOQ, поэтому можно заказать один согласованный комплект для пробного прогона.
Часто задаваемые вопросы
В: Какой зазор должна иметь направляющая втулка Swiss?
О: Установите отверстие втулки на 0,005–0,015 мм больше измеренного максимального диаметра прутка. Используйте плотный конец для шлифованного прямого прутка и свободный конец для тянутого материала. Никогда не устанавливайте его по номинальному диаметру из сертификата, потому что реальный пруток может идти на 0,02 мм выше номинала и немедленно зажмётся.
В: Можно ли использовать стандартную цангу с регулируемой направляющей втулкой?
О: Да, но только если отверстие цанги соответствует тому же номиналу, что и втулка, и соосность проверена. Регулируемые втулки компенсируют усилие зажима, а не несоответствие отверстий. Если отверстие цанги на 0,02 мм больше отверстия втулки, никакая регулировка зажима не остановит остановку или проскальзывание прутка.
В: Почему мой пруток останавливается, а затем прыгает вперёд?
О: Это классический зажим. Втулка схватывает сильнее, чем цанга может протолкнуть. Увеличьте зазор втулки на 0,005 мм, уменьшите усилие зажима до минимума, который удерживает пруток, и вместо этого увеличьте усилие зажима цанги. Проверьте после 20 деталей, так как тепловое расширение изменяет зазор во время прогона.
В: Как часто следует заменять направляющие втулки?
О: Заменяйте, когда отверстие превышает измеренный пруток плюс 0,020 мм, или когда полоса износа становится односторонней. На хорошо согласованном комплекте, работающем с чистым прутком и хорошей смазкой, это обычно несколько месяцев односменной работы. Проверяйте цангу одновременно, потому что пара изнашивается вместе.
В: Влияет ли прямолинейность прутка на соответствие втулки и цанги?
О: Значительно. Пруток прямее 0,5 мм на метр работает чисто при нормальном зазоре. Пруток сверх этого изгибается между цангой и втулкой, трётся об одну сторону отверстия и даёт овальные детали. Если вы не можете улучшить прямолинейность прутка, слегка увеличьте зазор и уменьшите скорость шпинделя, а не затягивайте втулку сильнее.
Связанные ресурсы
- О BQUQ и наших четырёх производственных линиях на одной фабрике в Dongguan: /about/
- Цанги для автоматов продольного точения и согласованные направляющие втулки: /auto-lathe-collets/
- Механизированные патроны и зажим заготовки для Swiss-станков: /power-chucks-swiss/
- Цанговые патроны для инструментальных оправок для приводного инструмента: /tool-holder-collet-chucks/
- Отраслевые тенденции в Swiss-обработке и зажиме заготовки: /industry-dynamics/
- Технические статьи о цангах, биении и износе: /bquq-blog/
- Примеры из программ по производству прецизионных компонентов: /case/
- Свяжитесь с инженерной командой для расчёта стоимости согласованного комплекта: /contact/

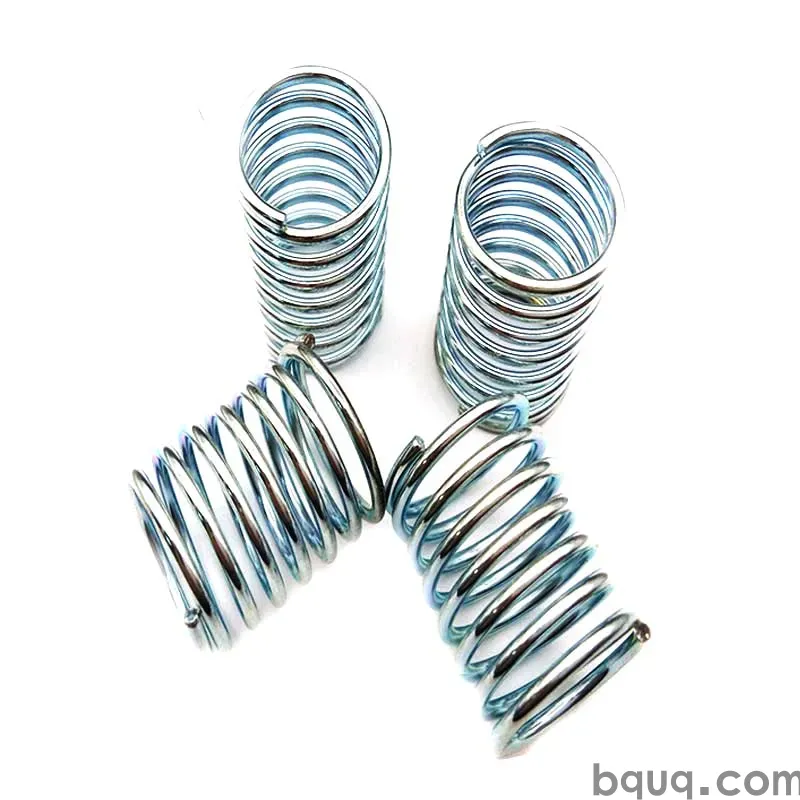

Автор: инженерная команда BQUQ. BQUQ (Dongguan) выполняет обработку на станках с ЧПУ (±0,005 мм), штамповку металла, изготовление пружин на заказ и производство радиаторов на одной фабрике ISO9001. Прямые поставки из Dongguan, Китай — расчёт за 12 часов: sc@bquq.com | WhatsApp +86 13713157787 | www.bquq.com
